 Temat postu: Przepustnica 1,4 8V - rozmontowanie, testy, eksperymenty.
Offline
Puntoświr
Awatar użytkownika

Samochód: Inny
Silnik: Inny
Paliwo: Inne
Wersja: S
Województwo: Poza Polską
Rejestracja: 12 Cze 2016,
Posty: 741
Pomógł: 16
Wymiana przepustnicy nie wymaga poradnika. Jest na 4 śrubkach Torx i tyle. Przeszkadza tylko obudowa filtra powietrza.
Ale rozłożenie przepustnicy na części pierwsze już takie proste nie jest...
Po co ją rozkładać? Aby ją dokładnie sprawdzić i wyczyścić ("czyszczenie" z wierzchu, czyli wlewanie rozpuszczalników w gardziel nie jest najlepszym pomysłem, bo można zalać łożyska, chociaż są trwałe, "przewymiarowane").

Jest to też eksperyment, pełna amatorka: aby zobaczyć "co jest w środku", wykonać "porting" (polerowanie), zbudować tester. Królikiem doświadczalnym była używana przepustnica za 20 zł - najważniejsze, była razem z wtyczką.

1. Czujnik położenia przepustnicy trzyma się na zatrzaskach, blaszkach. Trzeba je zdjąć, podważyć. Składa się to później ciężko.
Załącznik:
Komentarz do pliku: Zdjąć klipsy. Trzymają bardzo mocno!


2. Klapa przepustnicy trzymana jest przez 2 śrubki Torx. Mogą być zapieczone, będzie ciężko odkręcić. Po odkręceniu obracamy ośką (po to się zdejmuje pokrywę, czujnik położenia) za koło zębate i wyjmujemy klapkę. Klapa jest ścięta pod kątem, znaczy jej krawędzie i powinna pasować tylko w jednej pozycji przy montażu, numerem "85" do góry (gdy się zagląda w przepustnicę zamontowaną na silniku), czyli na tej fotografii leży odwrotnie.
Załącznik:
Komentarz do pliku: Torxy, zapieczone, uszkodzone gwinty, uważać.


3. Najtrudniejsza część, wyjęcie osi. Ośka jest zablokowana cienkim kołkiem ("pinem"). Kołeczek jest z kolei zablokowany aluminiowym koreczkiem. Ja go nawierciłem i nagwintowałem (chyba M3), aby go wyjąć za pomocą śrubki (później wciskamy np. na klej lub farbę, lakier do paznokci). Kołeczek powinien wypaść sam, jak się przepustnicę odwróci "do góry nogami" i lekko ostuka (ostrożnie, czymś miękkim, drewno, plastikowa rękojeść śrubokręta, albo o stół), ewentualnie jakiś miniaturowy magnesik (jak ktoś ma). Pokrywka łożyska (ten korek, "kapsel") można wyjąć śrubą, po prostu na chama wkręcić śrubę (chyba M10) w kapsel/zatyczkę i wyszarpnąć (później montaż na wcisk).
Załącznik:
Komentarz do pliku: Wymontowanie osi głównej.


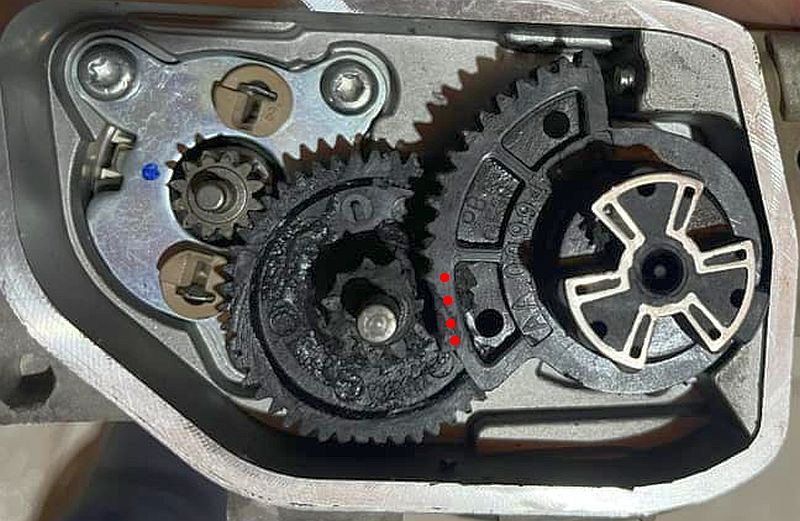

4. Przy wyjmowaniu ośki wychodzą też pozostałe elementy, sprężyna i kółko zębate. Później można wykręcić silnik. Rezystancja silnika to było kilka, czy kilkanaście omów (zależnie od pozycji, szczotki jak i gdzie się ustawią). Oceniamy czy pracuje lekko, nic nie lata (luzy), nie ociera, nie hałasuje.
Załącznik:
Komentarz do pliku: Przepustnica rozmontowana.


5. Od strony napędu ośka przepustnicy ma porządne łożyskowanie (wałeczkowe), a głębiej jest uszczelniacz (także zalewanie przepustnic różnymi przypadkowymi chemikaliami, może mu zaszkodzić, a dalej syfy pójdą w łożysko). Przy składaniu czymś to wypada nasmarować.
Załącznik:
Komentarz do pliku: Dobre łożyskowanie.

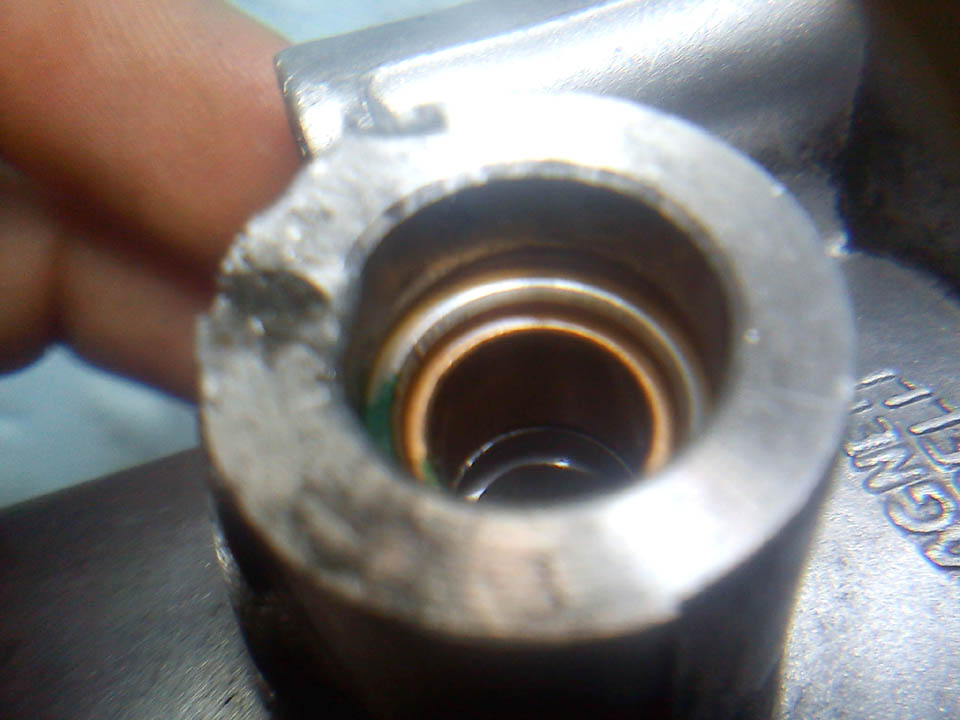

6. Druga strona ośki (od strony "kapsla"), ma łożysko ślizgowe, tulejka z brązu. Też dobre. To też posmarować.
Załącznik:
Komentarz do pliku: Brąz.


7. Lekki, amatorski "porting" przepustnicy. Polerowanie oraz złagodzenie "schodka", krawędzi wewnątrz (szlif, polerka). Nie poleruje się samego środka gardzieli, tam, gdzie spoczywa klapa w pozycji biegu jałowego, bo można go zepsuć (będzie za dużo powietrza). Również krawędzi, po obwodzie klapy, się nie dotyka. Uważać. Ostatni szczegół, śrubki trzymające klapę są za długie, wystają trochę - można je skrócić.
Załącznik:
Komentarz do pliku: Eksperymentalny porting przepustnicy.


Jest to oczywiście błędne "polerowanie" (pełno wad), do prawdziwego "lustra" daleko (to jest tylko "wybłyszczone"), ale tu wystarczy.
Załącznik:
Komentarz do pliku: Wieśniackie pseudo-polerowanie (wyślizganie).

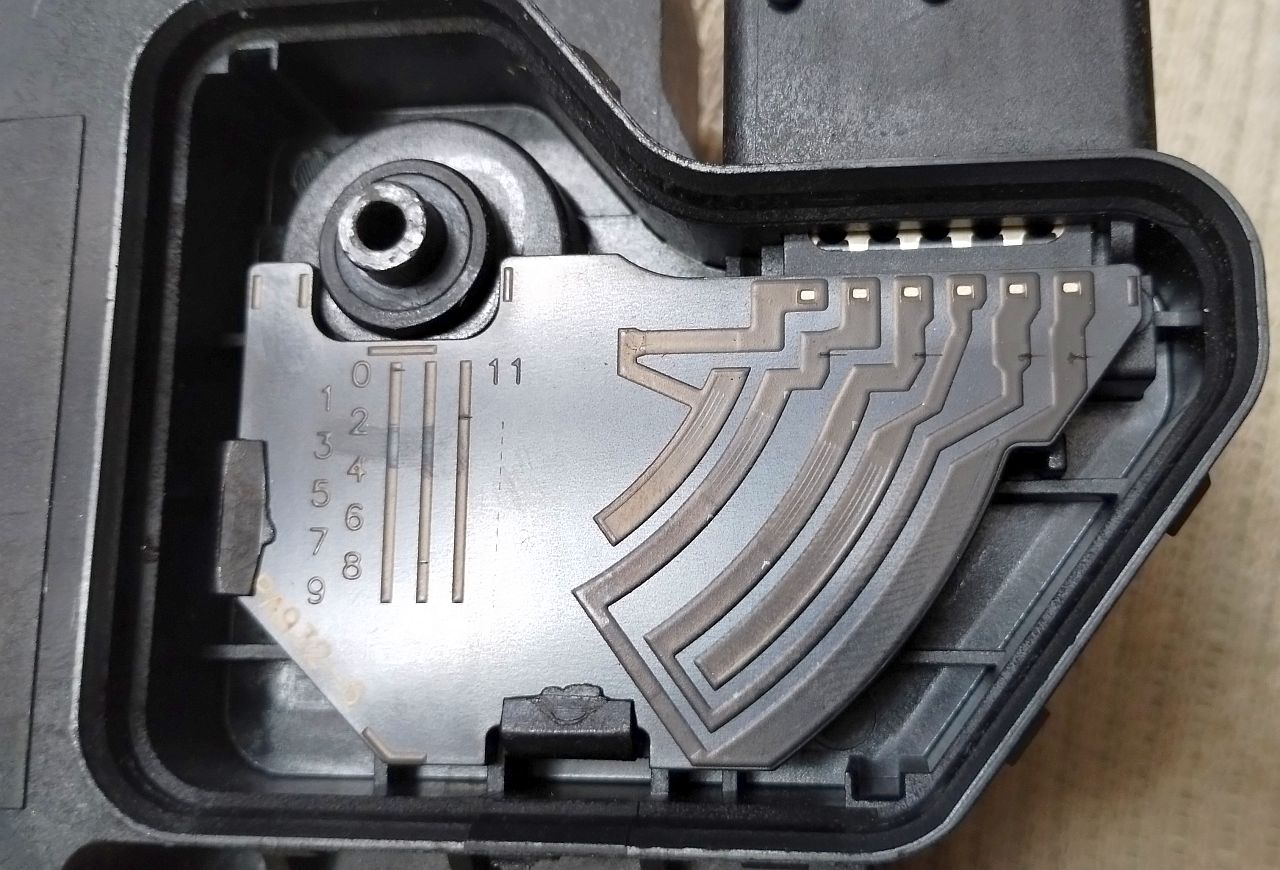

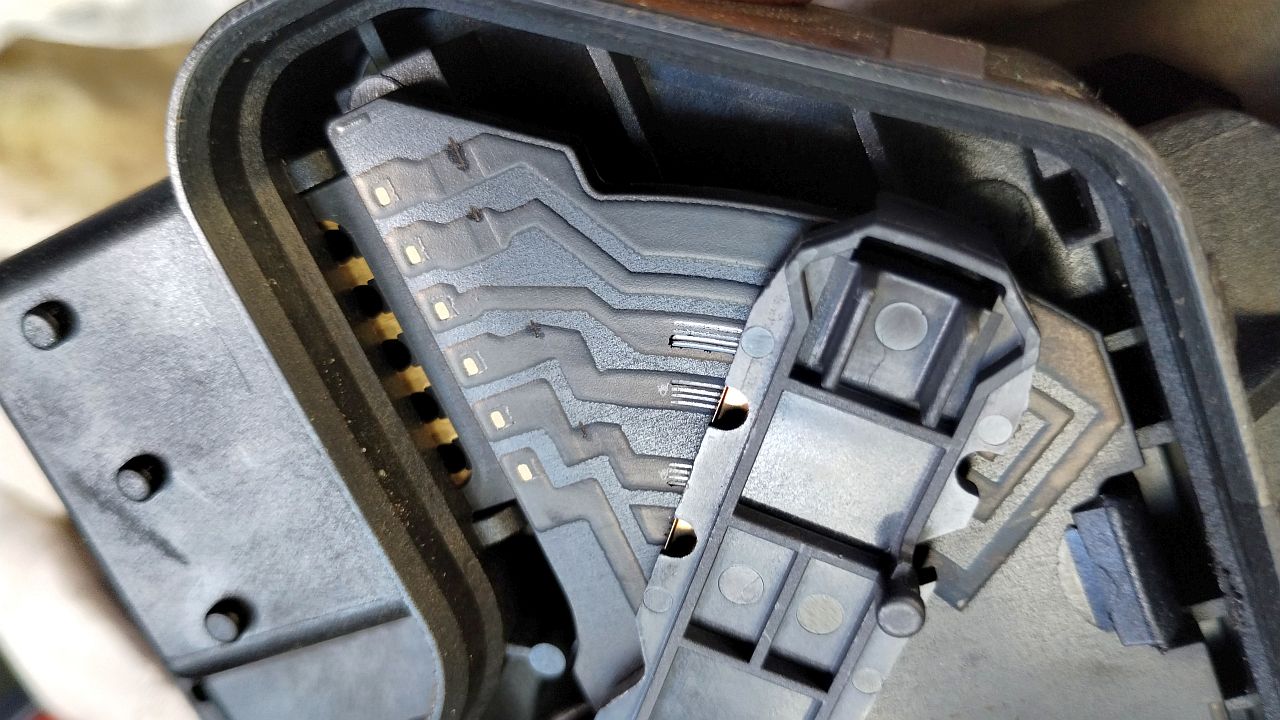

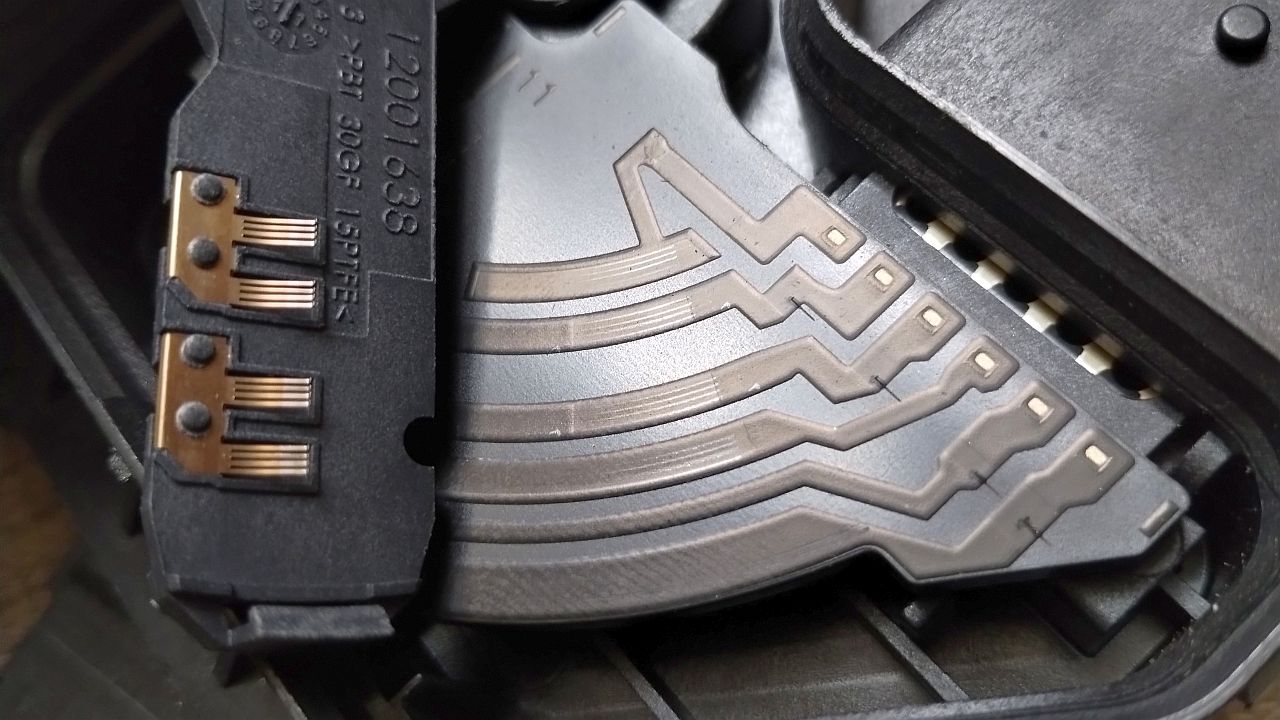

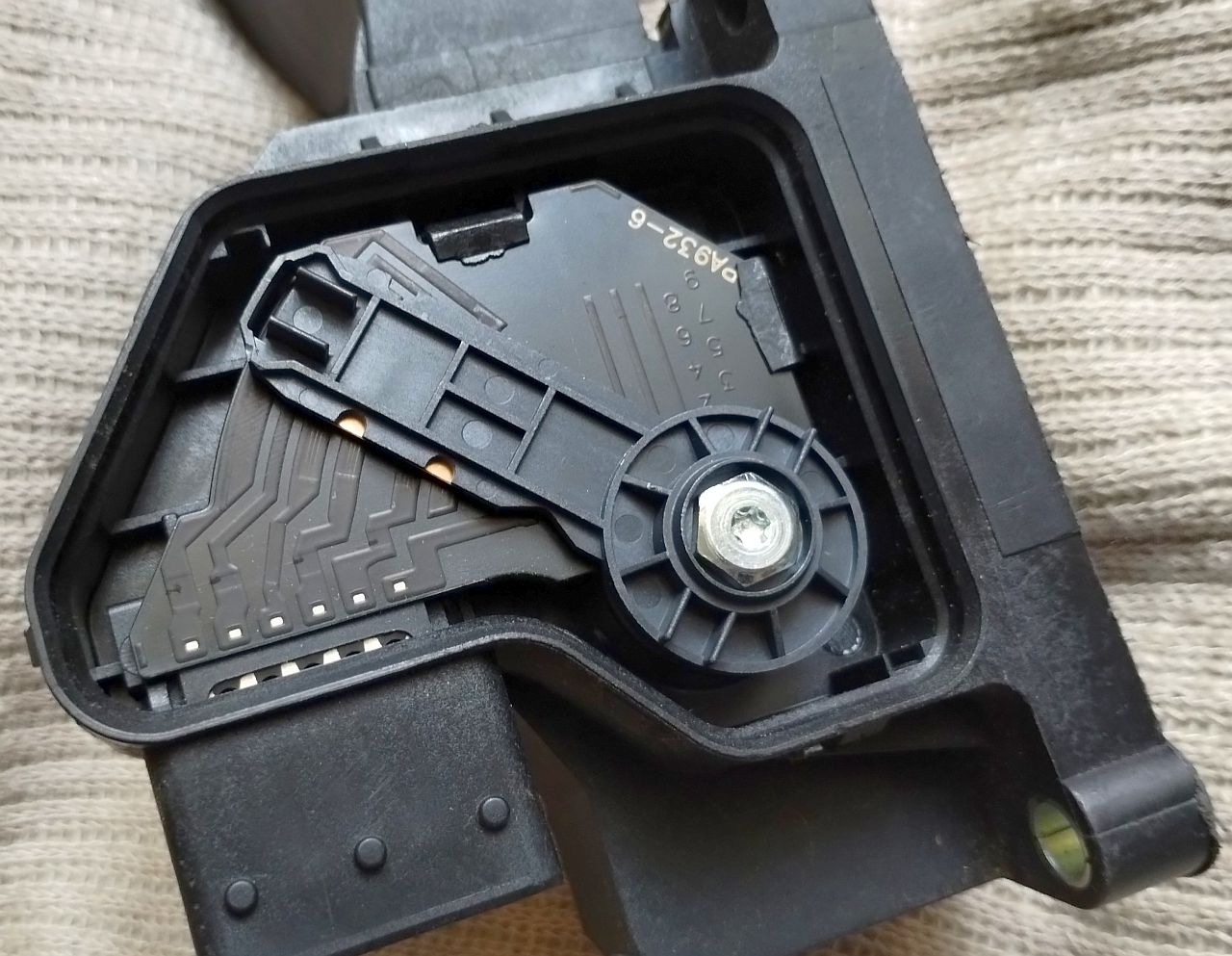

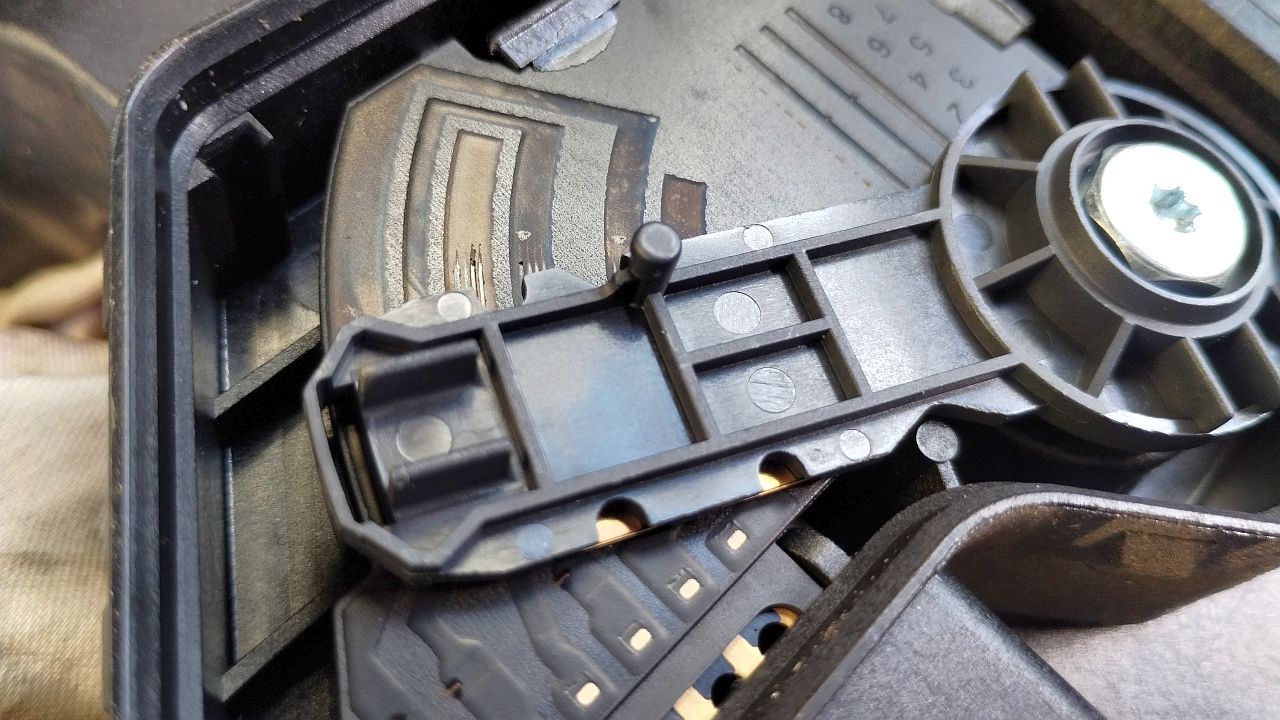

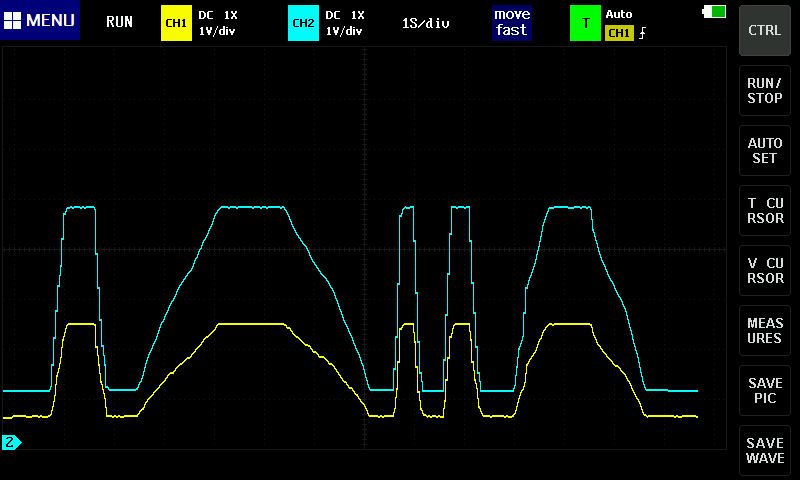

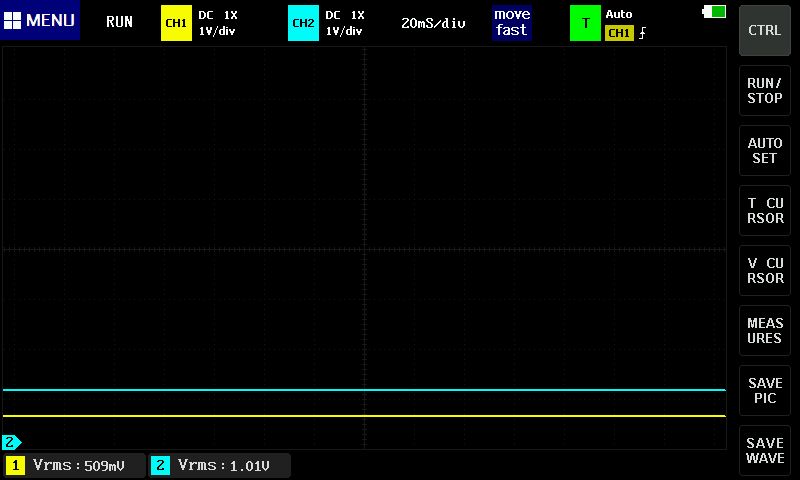

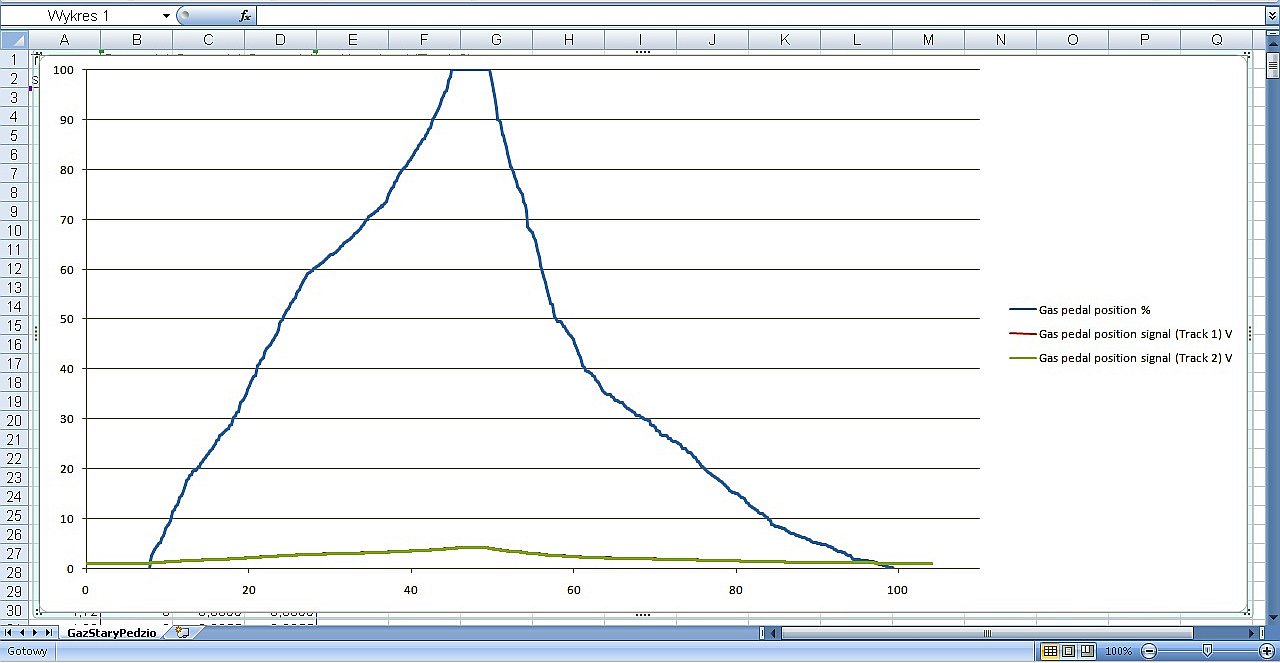

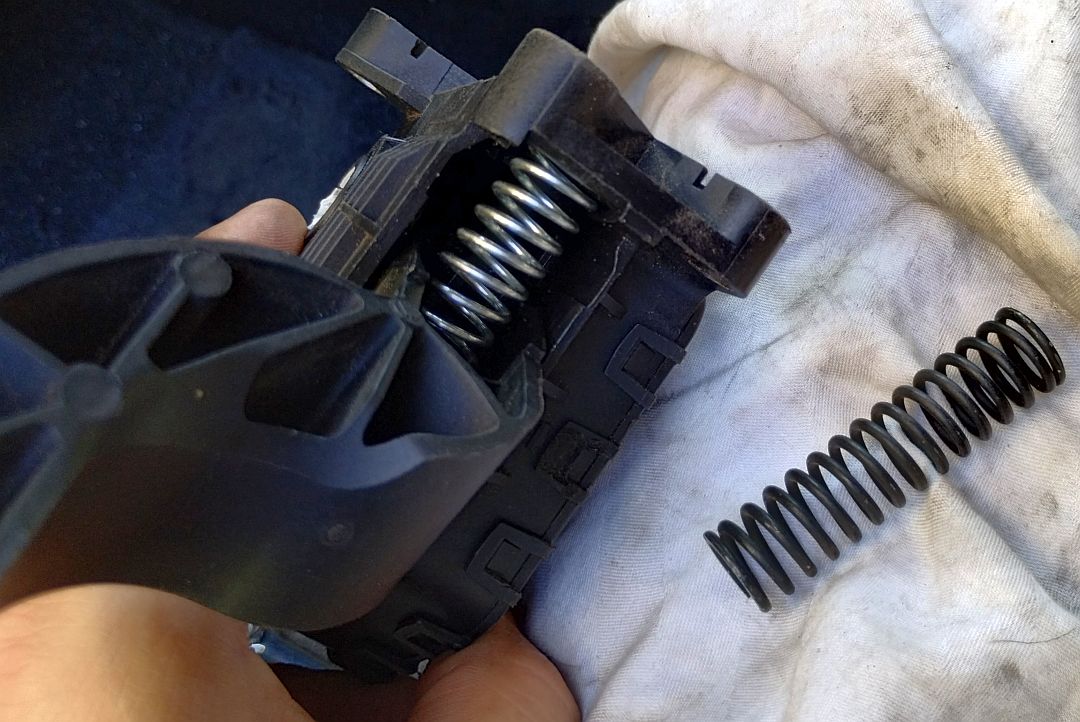

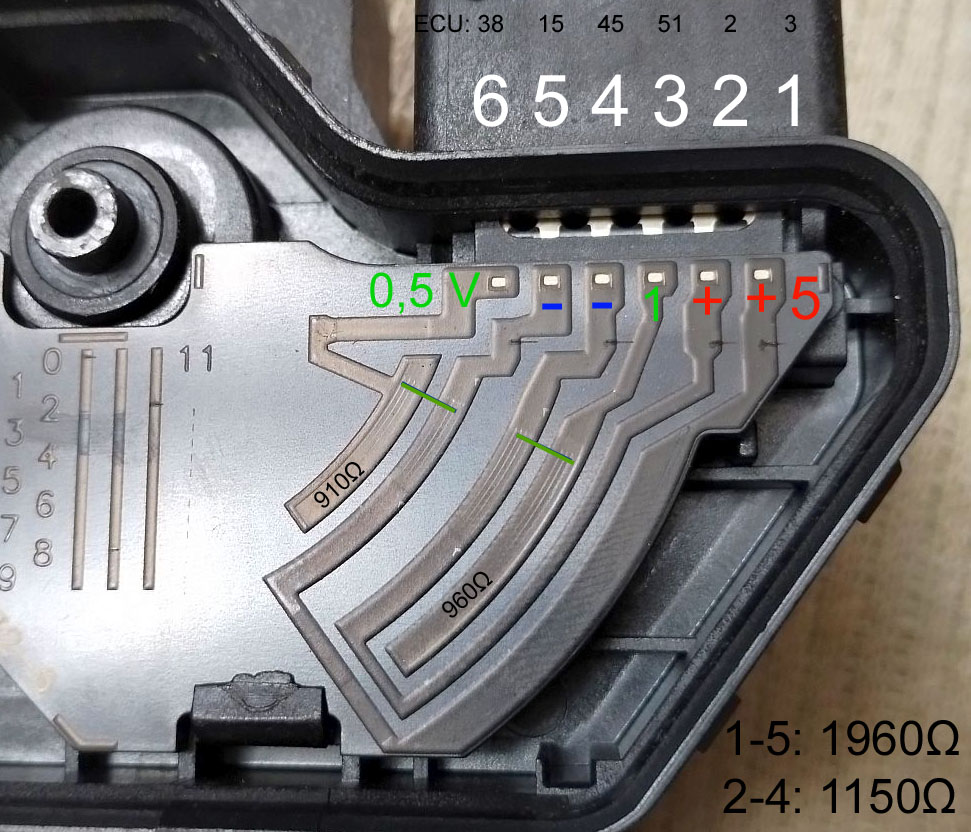

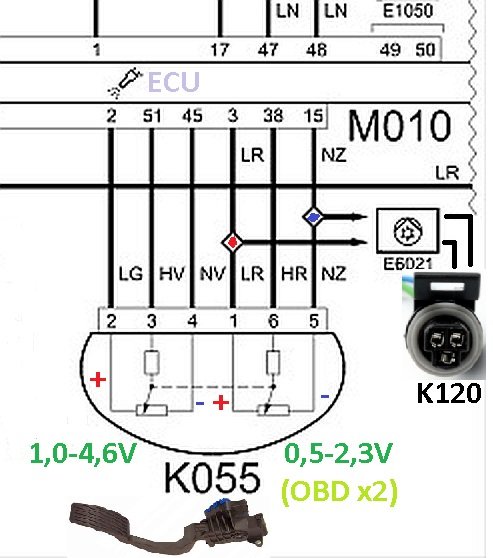

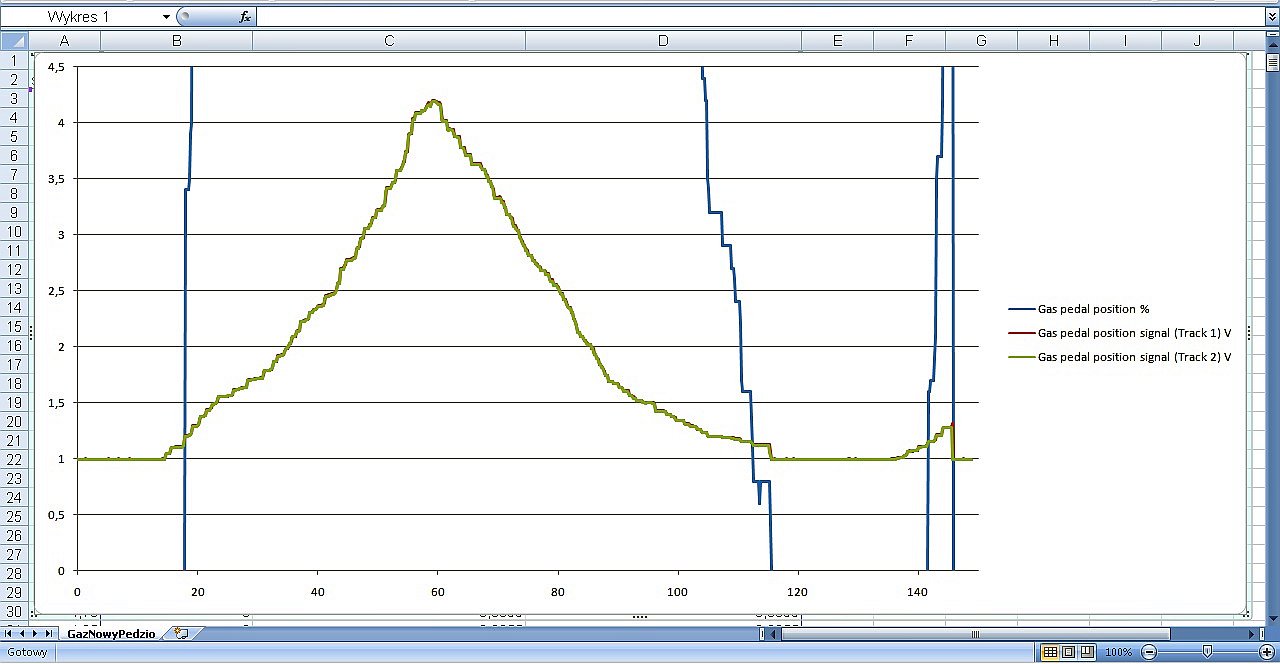

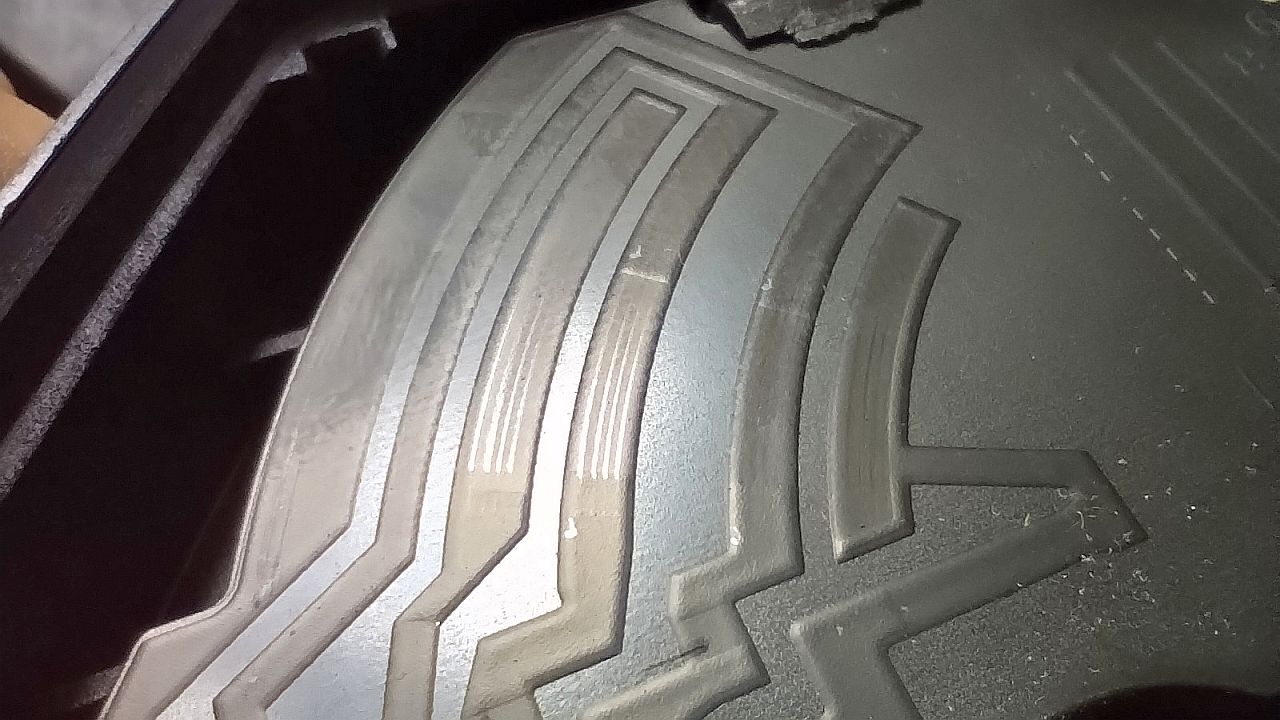

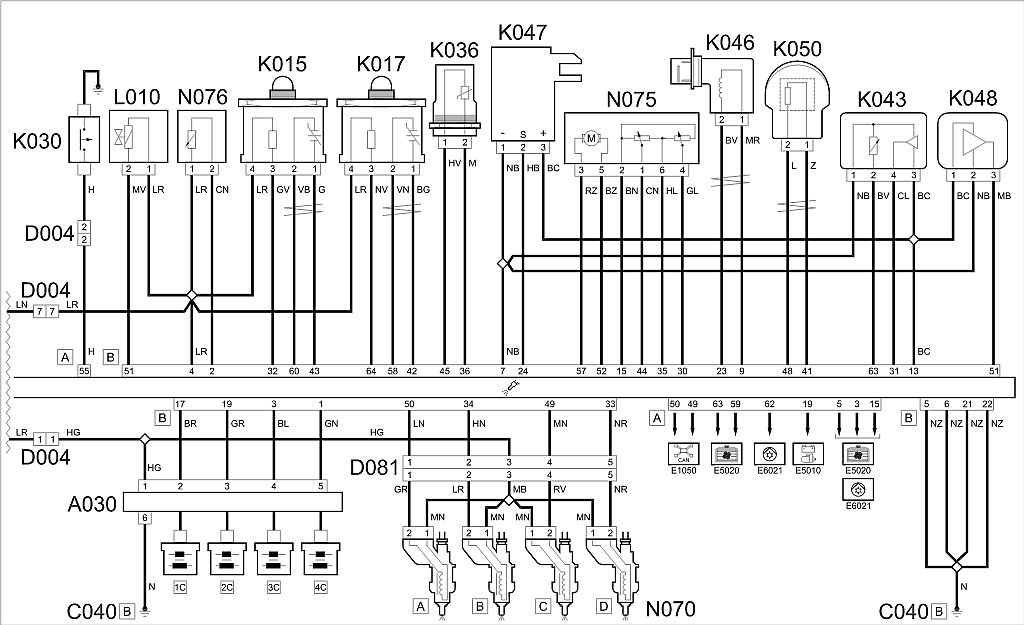

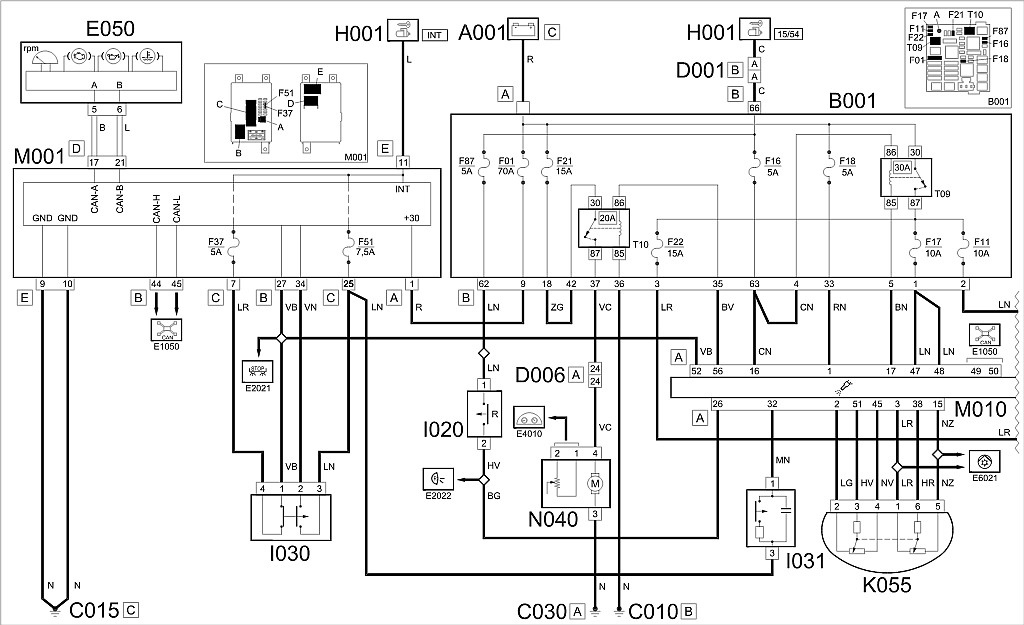

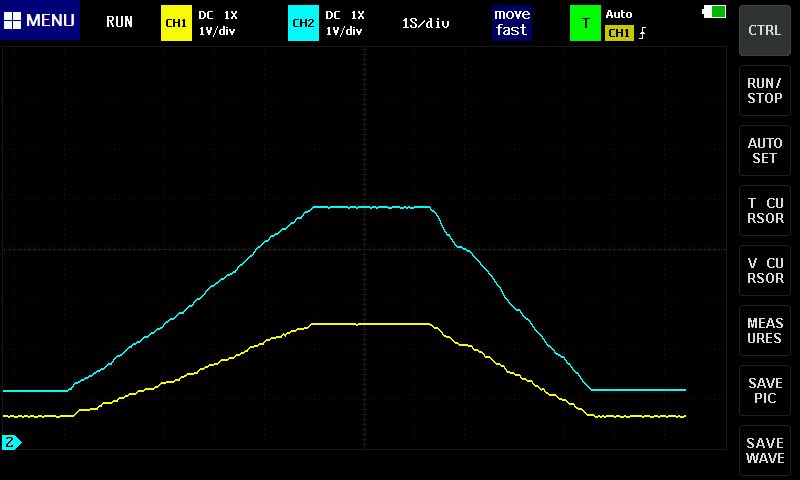

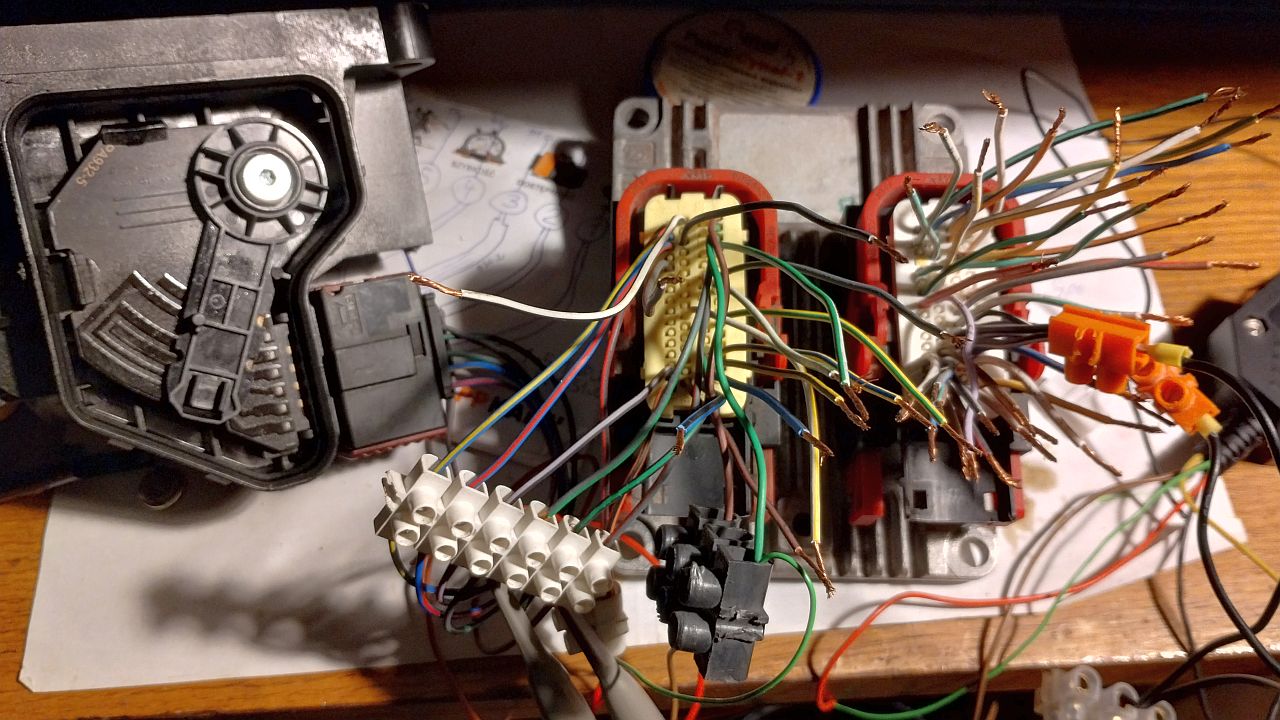

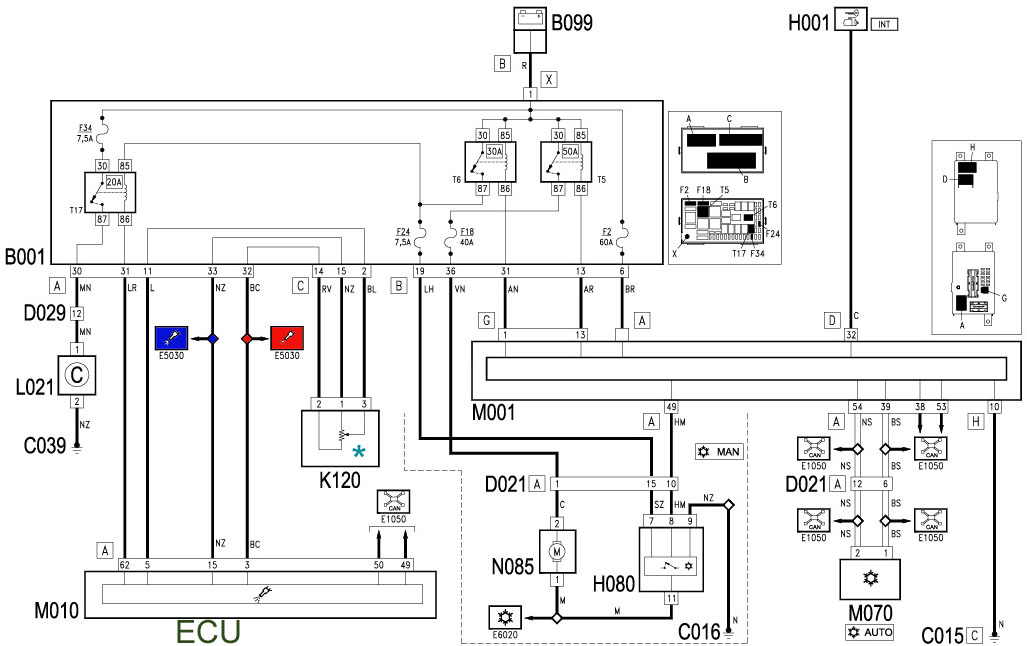

8. Czujnik położenia przepustnicy, to są dwa potencjometry (w trakcie obrotu na jednym rezystancja rośnie, a na drugim maleje), złączone równolegle. Według schematu. W złączu przepustnicy są ponumerowane "piny". Część obrotowa potencjometru (biały plastik) jest dość luźna, to normalne (gdyby się ktoś martwił). "Schemat" jest wycięty z następnego obrazka, styk numer 6 wcale może nie być "masowy" patrząc ze strony samochodu (nie wiem, nie sprawdzałem) - żeby nie było nieporozumień.
Załącznik:
Komentarz do pliku: TPS

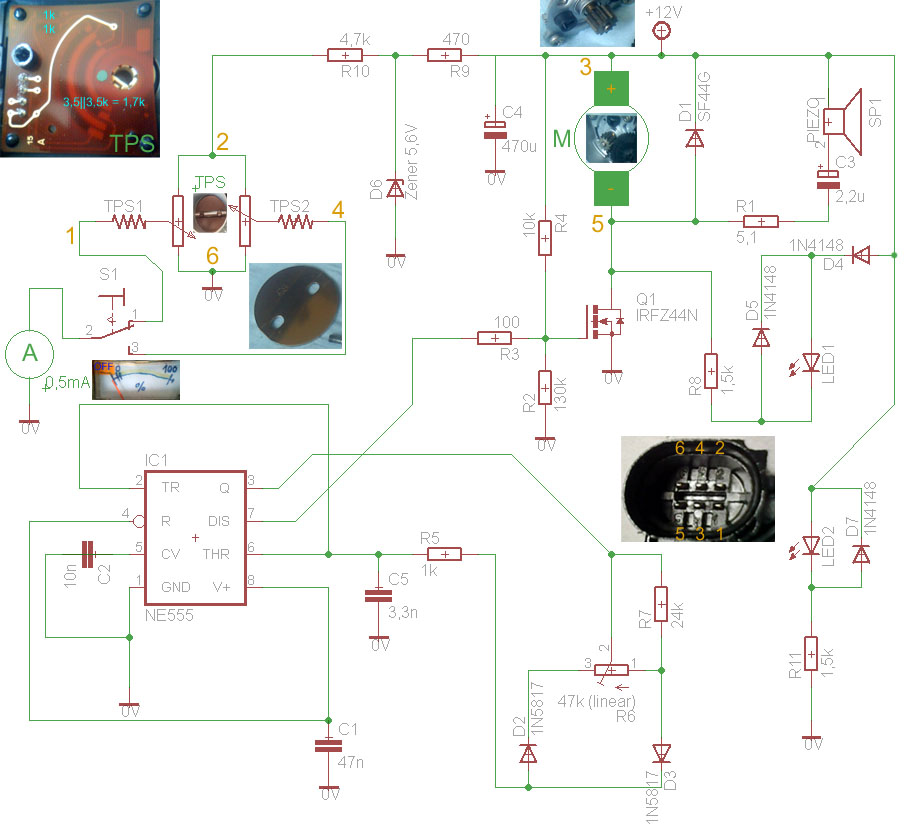

9. Tester zmontowany na szybko i byle jak (ale działa). Konstrukcja opiera się o prymitywny generator "PWM" na scalaku NE555. Nieco nietypowy, zmodyfikowany, aby zakres regulacji zaczynał się od 0%, a górna granica nie istotna, bo wystarczy około 40-50% wypełnienia impulsów, aby otworzyć przepustnicę maksymalnie (czyli silniczek jest dobrany z zapasem, postarali się konstruktorzy).
Zakres regulacji potencjometrem ciężko jest dobrać (i "rozciągać", aby był sensowny), tu nie wyszło to najlepiej, ale działa (w sumie nawet dobrze, że można "przeciążyć" przepustnicę - zakres przekracza 100% wychylenia, bo można np. stwierdzić, że działa za ciężko).
W samochodach częstotliwość sterowania PWM jest powyżej akustycznej, aby przepustnica nie piszczała. Tutaj celowo jest obniżona (chyba 3-10 kHz, niestabilna) i jeszcze dodany głośniczek - w ten sposób wiadomo, czy tester w ogóle działa i czy nie jest przeciążony (wtedy dźwięk się zmienia, "fałszuje" albo zanika). Jedna z diod LED robi to samo, zmienia natężenie zależnie od napięcia idącego na silnik.
Wskaźnik wychylenia (ze starego sprzętu RTV, chyba "VU meter" ze sprzętu audio, radio, czy magnetofon z czasów PRL) będzie wymagać indywidualnego dobrania, wyskalowania, gdyby ktoś chciał sobie wykonać taki układ (chyba, że znajdziecie taki sam, jak dobrze zmierzyłem, to pełne wychylenie przy 0,5 mA - większość "ustrojów pomiarowych" ze wskazówką, to amperomierze). Przełącznik wybiera, czy sprawdzamy czujnik przepustnicy "1", czy "2" (działają przeciwnie jak było wspomniane).
Przy pełnym otwarciu przepustnicy pobór prądu przez cały układ (tester z przepustnicą) wynosi około 0,4-0,6 A (zależy od egzemplarza, oporów wewnętrznych - mechanicznie). Mało, ale tranzystor lepiej niech ma radiator (byle jaki, np. mały kawałek blachy aluminiowej).
Załącznik:
Komentarz do pliku: Tester przepustnicy Fiat Grande Punto.


10. Prototyp na płytce stykowej. Do montażu nie trzeba robić płytki drukowanej, można złożyć "na pająka".
Załącznik:
Komentarz do pliku: Budowa testera...

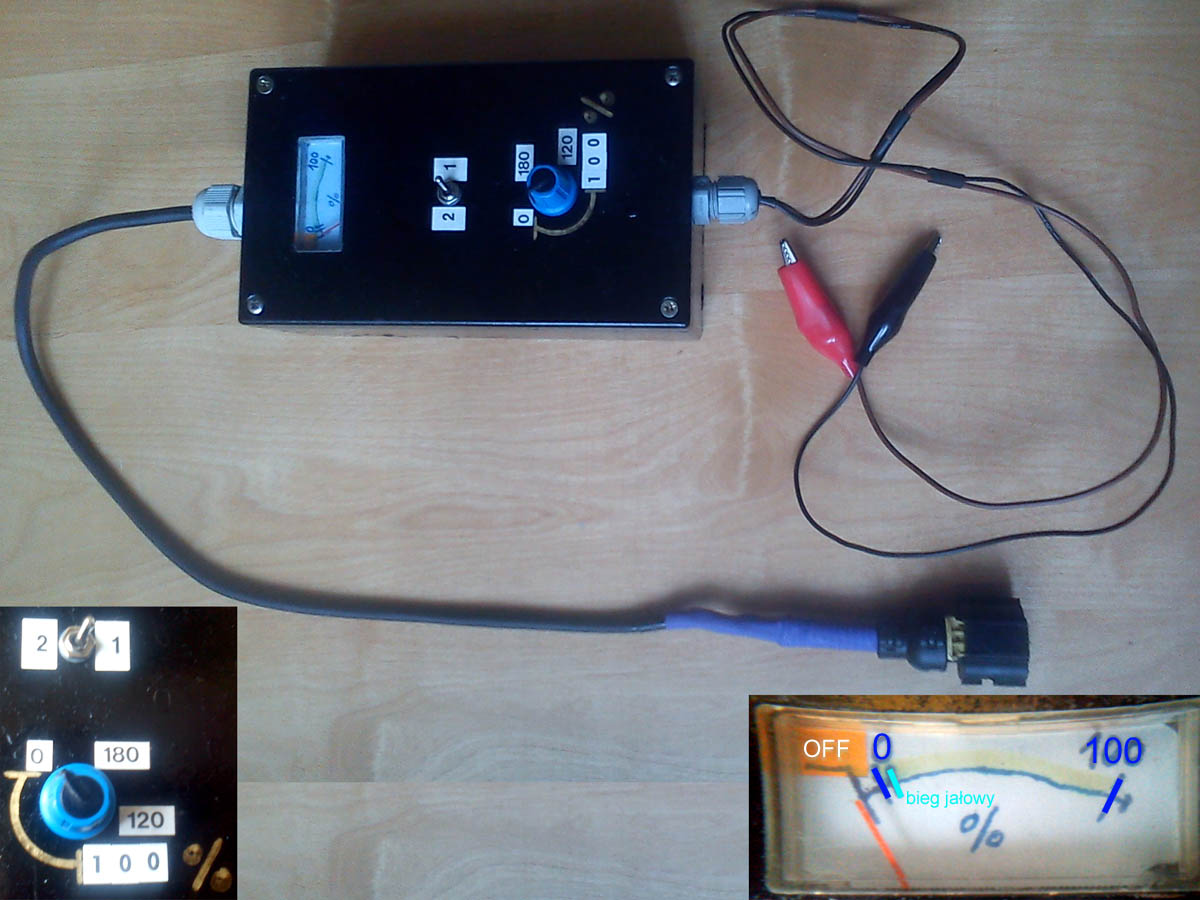

11. Gotowy tester w obudowie. Zasilanie krokodylkami prosto z akumulatora. Brak zabezpieczenia, więc nie pomylić biegunów.
Załącznik:
Komentarz do pliku: Gotowe. Udało się nawet ("fuksem"). Działa.


12. W ogóle warto wspomnieć, że FIAT nie otwiera przepustnicy przy zgaszonym silniku (z kluczykiem w pozycji gotowości oczywiście), nie reaguje na gaz, a są takie samochody (gdzie można np. otworzyć przepustnicę do czyszczenia albo do pomiaru kompresji). Tester przyda się więc na takie okazje. Bo podobno nie zalecane jest wciskanie przepustnic ręcznie, teoretycznie niektórym może to zaszkodzić (ale akurat Fiatowskim raczej nie jak widać). W internetach różne "mądrale" straszą, że w ogóle przepustnic nie wolno dotykać, bo to takie super zaawansowane urządzenie i na pewno zepsujesz. Bzdury. Podzespół jest prymitywny i ciężko tu coś napsuć (chyba, że ktoś na prawdę ma "dwie lewe ręce" i to pierwsza rzecz jaką robi samodzielnie przy samochodzie).
Załącznik:
Komentarz do pliku: Praca testera.
12_Praca_testera.gif [ 1.13 MiB | Obejrzany 233 razy ]

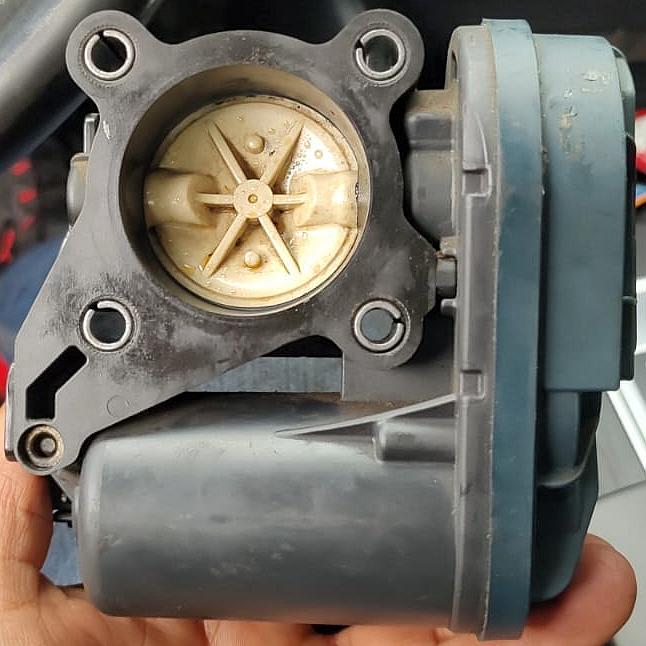

13. Przepustnica, zbliżenie. Widoczny wspomniany numer "85" (w drugiej przepustnicy mam "86") od góry (czyli klapka dobrze zamontowana).
Załącznik:
Komentarz do pliku: Szybka praca klapy.
13_Praca_przepustnicy.gif [ 840.74 KiB | Obejrzany 233 razy ]

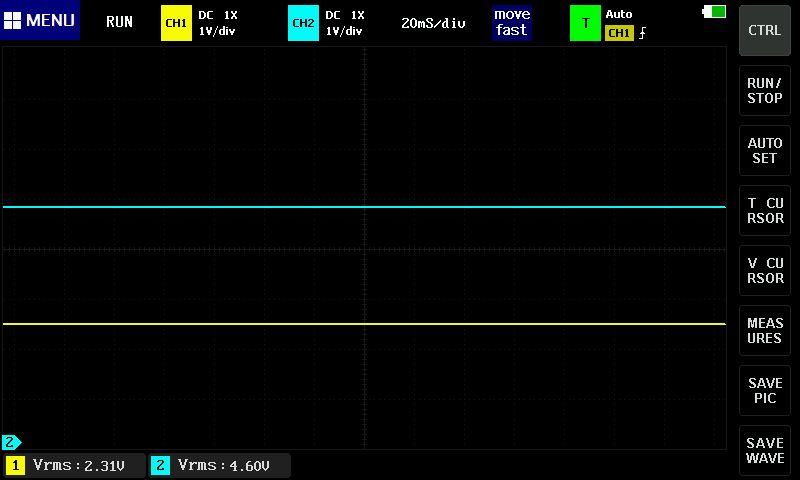

14. Wyskalowanie "wyświetlacza" przypadkiem wyszło fajnie i prawidłowo. Skrajnie niskie położenie ("OFF") pokazuje przy wyłączonym testerze lub przerwie w obwodzie czujnika położenia przepustnicy. Widzi też prawidłowo pozycję biegu jałowego (która jest troszkę wyższa od zera), czyli lekko niedomkniętą przepustnicę w spoczynku (tak ma być - bo Grande nie ma "IAC", "elektrozaworu biegu jałowego" jak wiele innych, czy starszych modeli). Można ją siłowo (ręką) domknąć, wtedy jest prawdziwe zero.
Załącznik:
Komentarz do pliku: Wskaźnik wszystko dobrze pokazuje.
14_Zero_i_Bieg_jalowy.gif [ 742.71 KiB | Obejrzany 233 razy ]

Bo aby klapka ładnie "siadła", montuje się ją właśnie w pozycji całkowicie zamkniętej (bez widocznej szczeliny).
Załącznik:
Komentarz do pliku: Celowa szczelina, niedomknięcie = IDLE RPM.


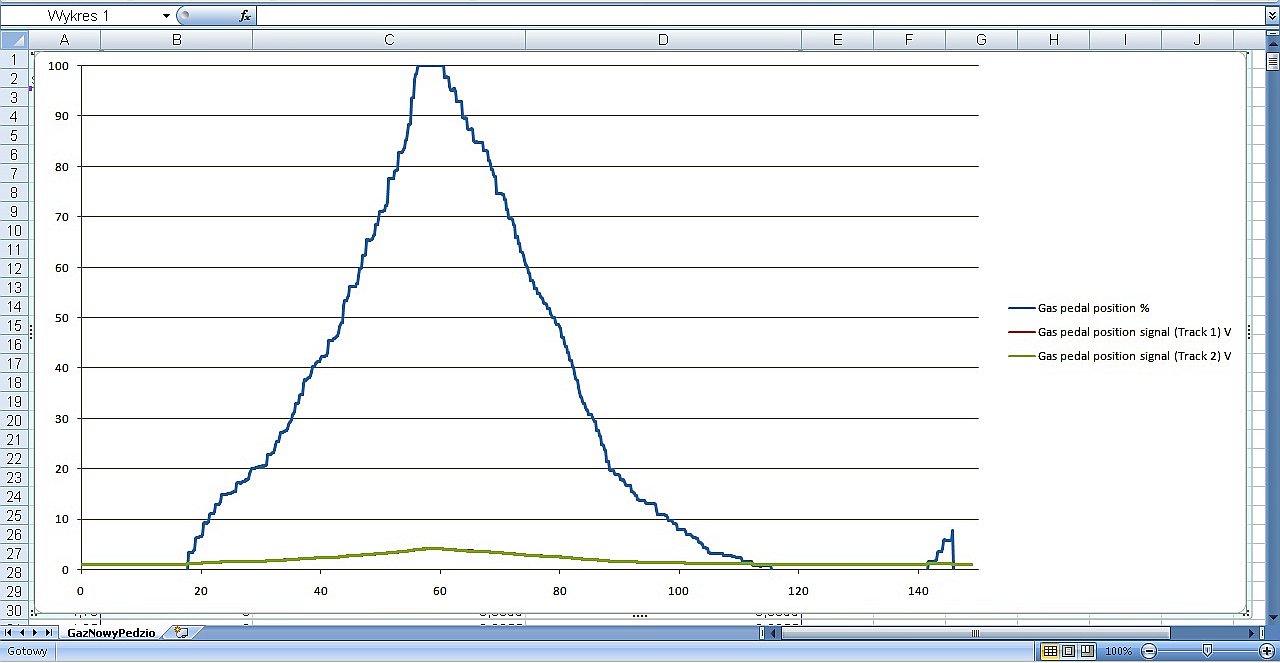

15. Auto odpala i jeździ normalnie, nie robiłem jeszcze nawet "adaptacji przepustnicy" (lenistwo). Na pewno nie jest gorzej, a możliwe (autosugestia), że chyba troszkę lepiej się zbiera (jeśli już, to nie "porting" pomógł, tylko pewnie fakt, że przepustnica jest czysta i z młodszego rocznika). A wskazania testera są takie same (może o pół grubości wskazówki odstają) na obu przepustnicach (starej i "nowej" eksperymentalnej), czyli raczej nie ma tu co "adaptować" (ani "uczyć") programowo.
Załącznik:
Komentarz do pliku: Praca wskazówki 0-100%. Animacja.
15_Praca_wskaznika.gif [ 1.05 MiB | Obejrzany 233 razy ]


PS
Jak ktoś wie, to niech napisze, uzupełni temat, jak się robiło "zmianę oprogramowania" przepustnicy. Bo podobno pierwsze Grande miały kiedyś akcję serwisową (na niestabilny bieg jałowy). Jakim programem (ze strony komputera PC) do tego podejść i skąd brać pliki ("wsady pamięci") i czy to cała zawartość ECU, czy jakaś wydzielona część (osobny plik) odpowiedzialny tylko za przepustnicę?
