Wreszcie miałem czas i zamontowałem sobie czujniki parkowania i przy okazji zrobiłem małą instrukcje

Potrzebne będą nam:
>zestaw czujników( DO SKLEPU )
>wiertarka i wiertło 2"
>taśma izolacyjna, szybko złączki
>klucz nasadkowy 8 i torx 27 do zdjęcia zderzaka
>WD40 na toporne śruby
>taśma malarska, metrówka(najlepiej krawiecka) i ołówek

To zaczynamy:
Najpierw trzeba zdjąć zderzak po bokach przy nadkole mamy po dwie śruby metryczną i torxa:

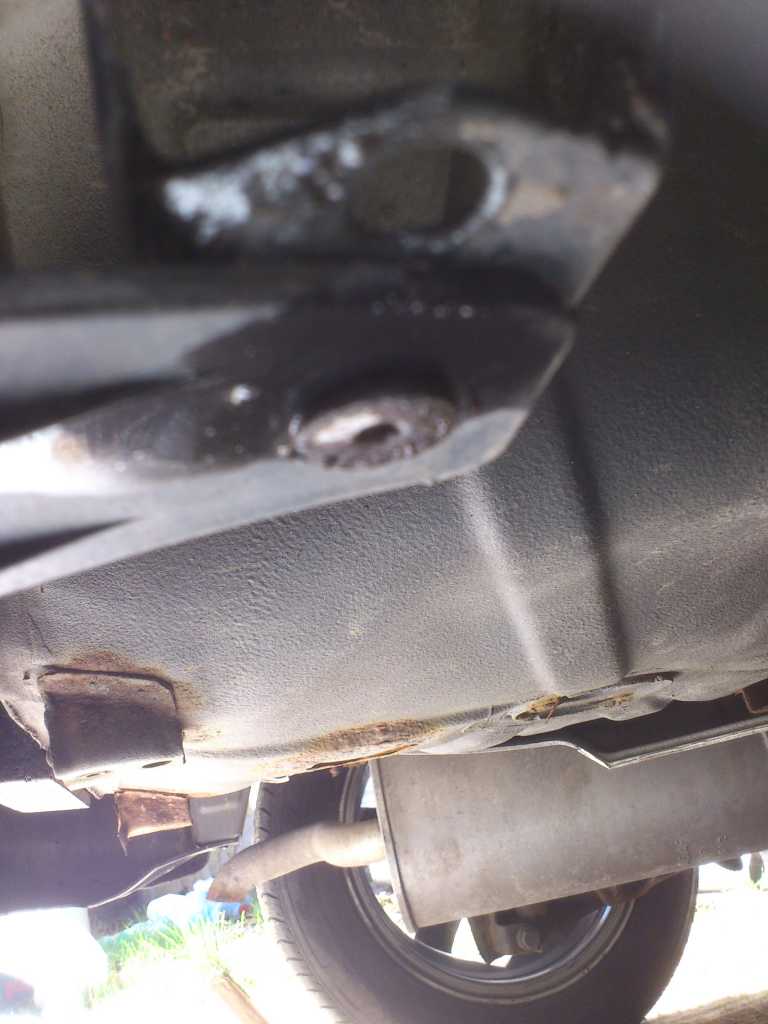

A pod spodem dwa torxy:
Tutaj musiałem użyć WD40. I niestety obrobiłem śrubę(po majówce wizyta w ASO po śrubę:) )


I mamy jeszcze cztery śruby na widoku(brak zdjęcia chyba każdy wie gdzie są )

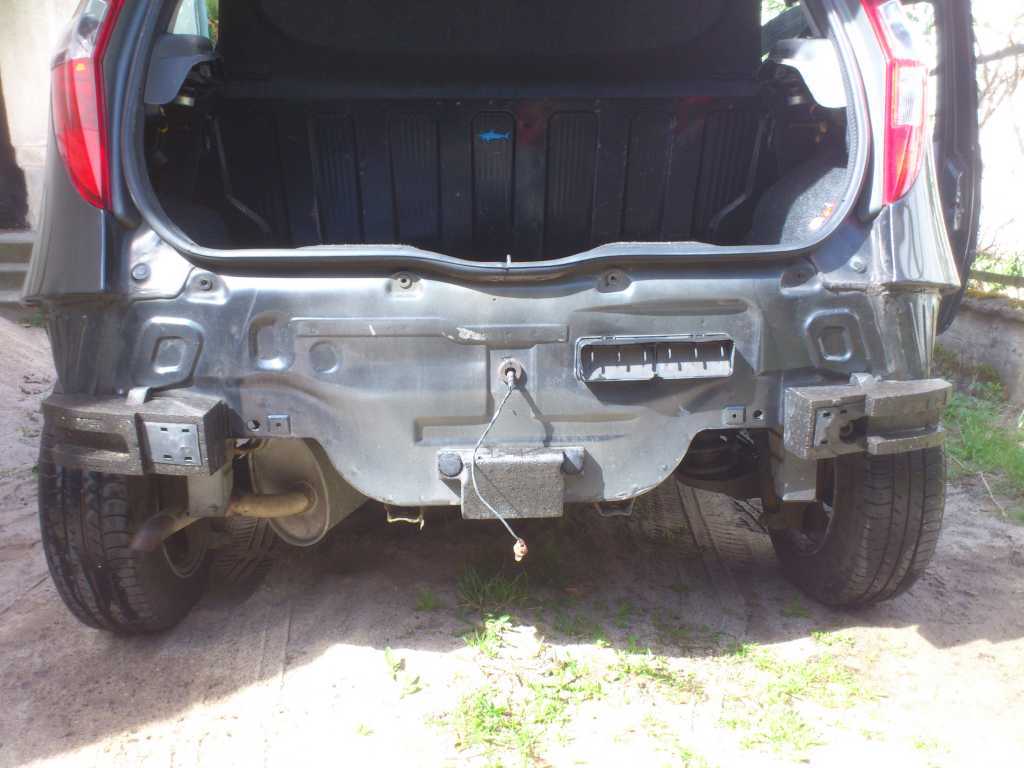

I już mamy zdjęty zderzak i Uwaga na kabel od oświetlenia tablicy:


A tu zderzak na glebie:

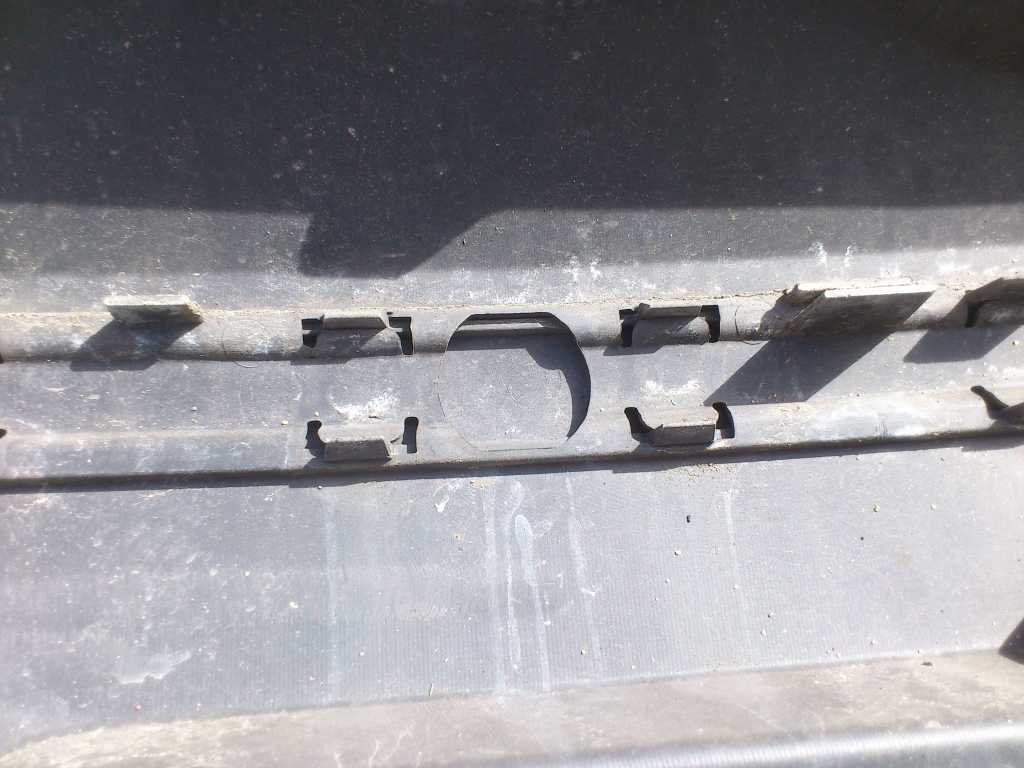

A tutaj są miejsca które nas interesują:

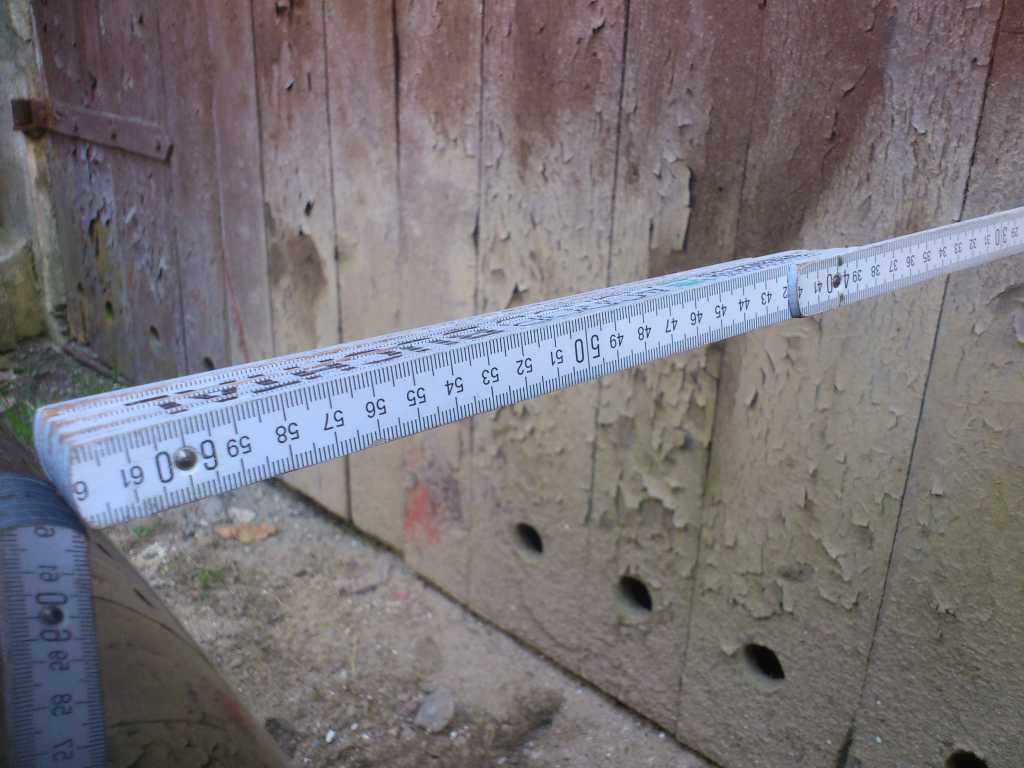

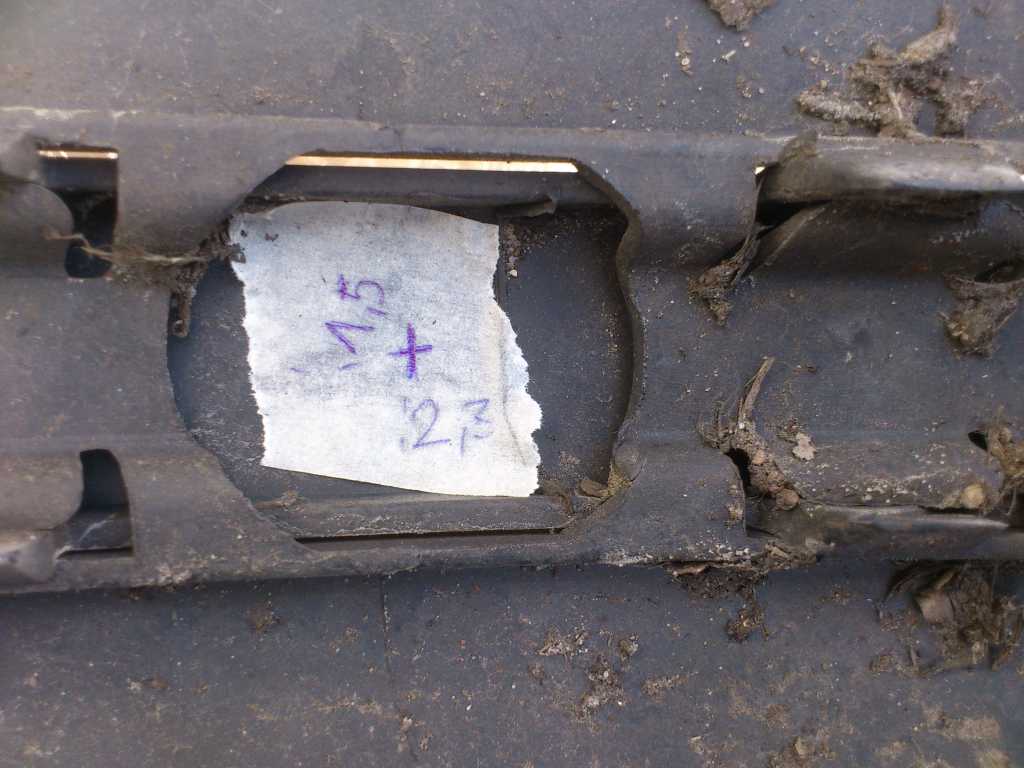

I teraz wymierzamy środek otworu po winien być wymiar taki jak na zdjęciu:


Jak mamy zasobom mierzenie to dochodzimy do punktu gdzie sięgamy po wiertarkę i wiertło 2" i wiercimy w zaznaczonym punkcie otwory prowadzące otwornice:

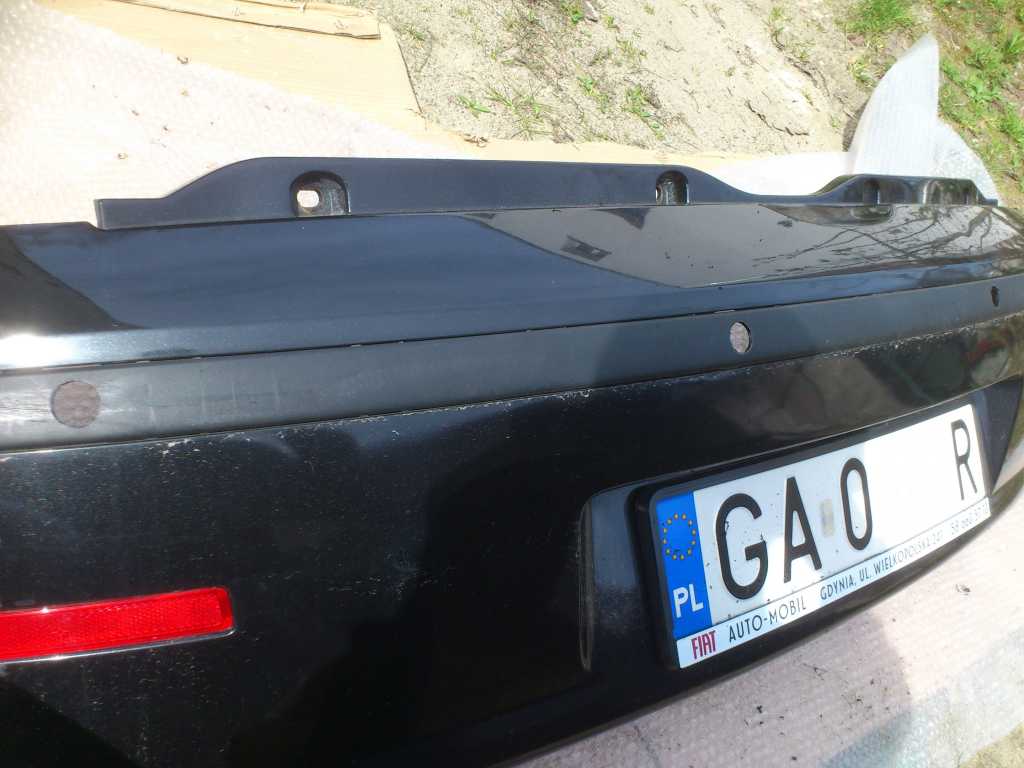

Gdy mamy zrobione otwory prowadzące to zmieniamy wiertło na otwornice która jest w zestawie wraz z czujnikami. I wiercimy. A oto efekt:

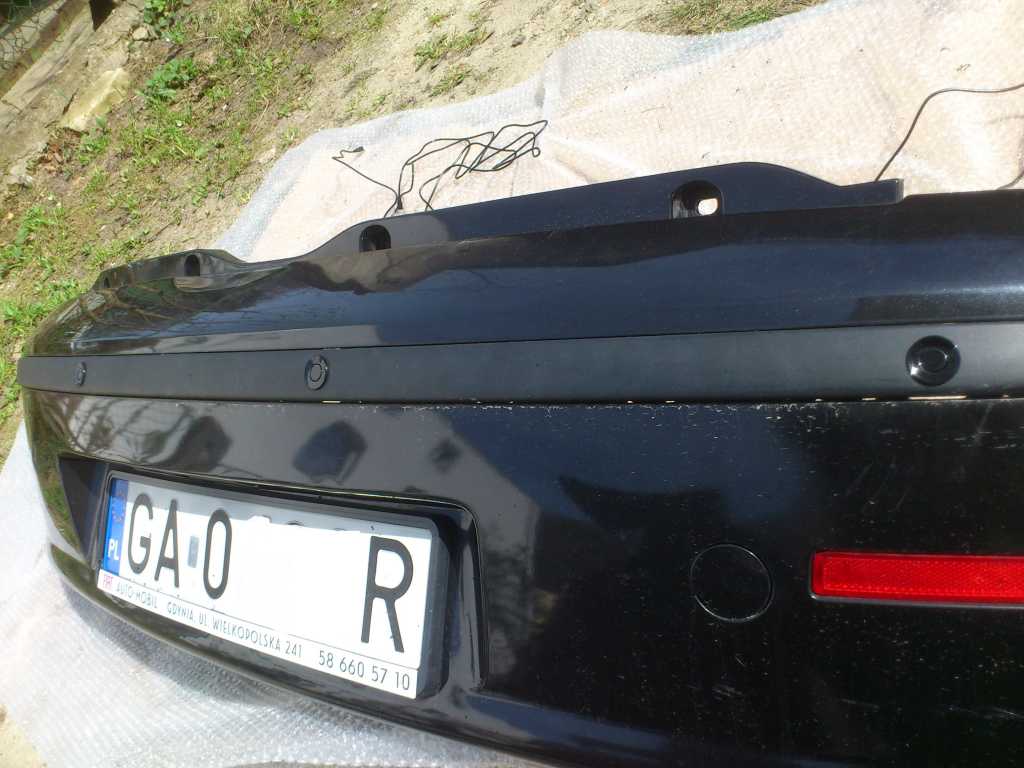

A tak po włożeniu czujników:


I teraz zaczynamy przeciągać kable do wnętrza samochodu tutaj rozwierciłem i przeciąłem tą gumowe przelotkę, bo niemiałem jak ich przeciągnąć i zabezpieczyłem sylikonem:

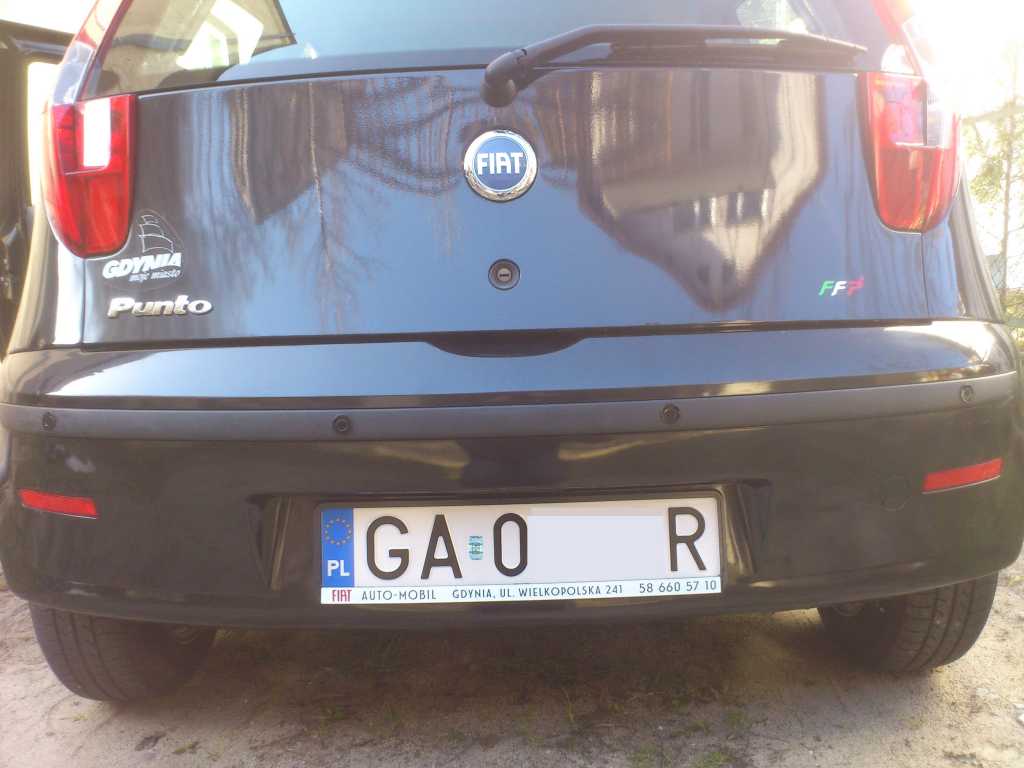

I zakładamy zderzak w odwrotnej kolejności co demontaż:


Ominąłem moment układania kabli bo każdy może ułożyć jak mu najwygodniej pasuje.

A teraz moment podłączenie zasilania od lampy do centralki biały kabel jest plusem a niebiesko-czarny to masa. Ja podłączyłem za pomocą szybko złączek (powód brak prądu na podwórku żeby lutować):

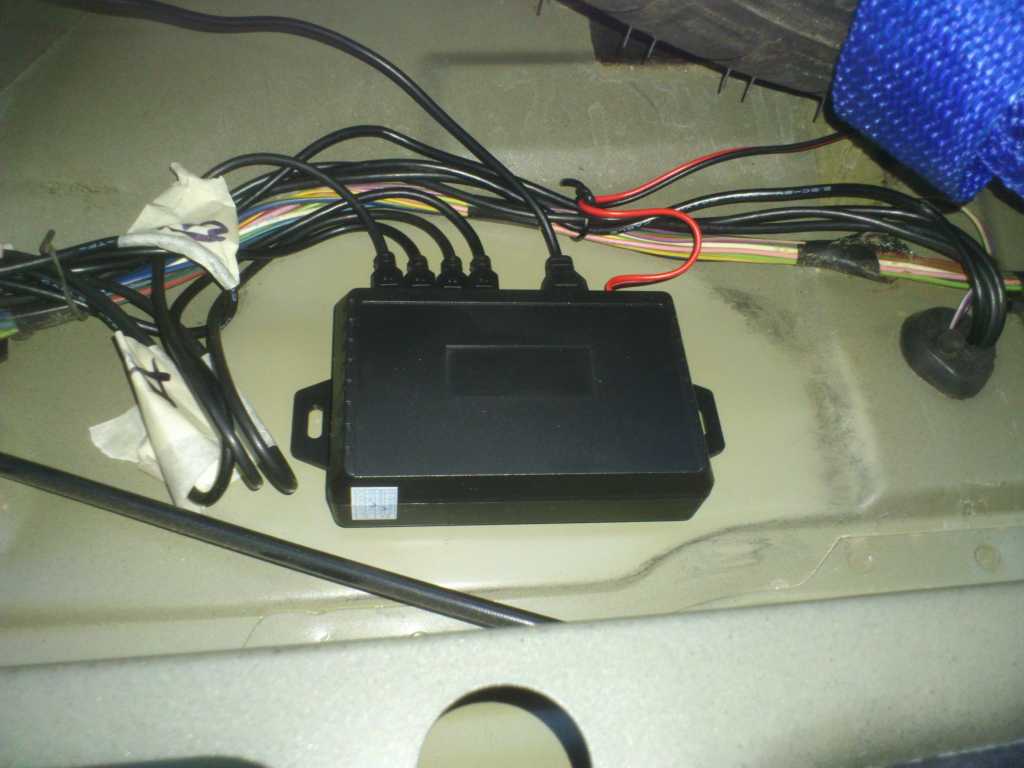

A tak mam założoną centralkę(miejsce jest tam gdzie na tylnym dywaniku jest taka kratka):


Kabel od wyświetlacza najlepiej poprowadzić z lewej strony przy podłodze.

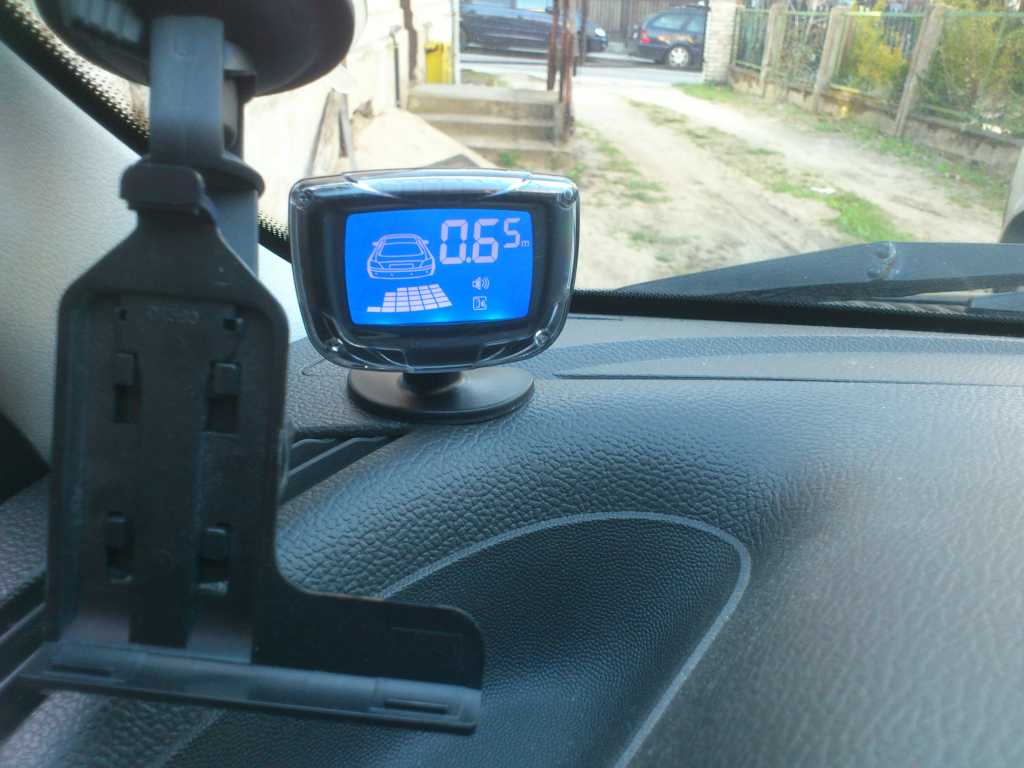

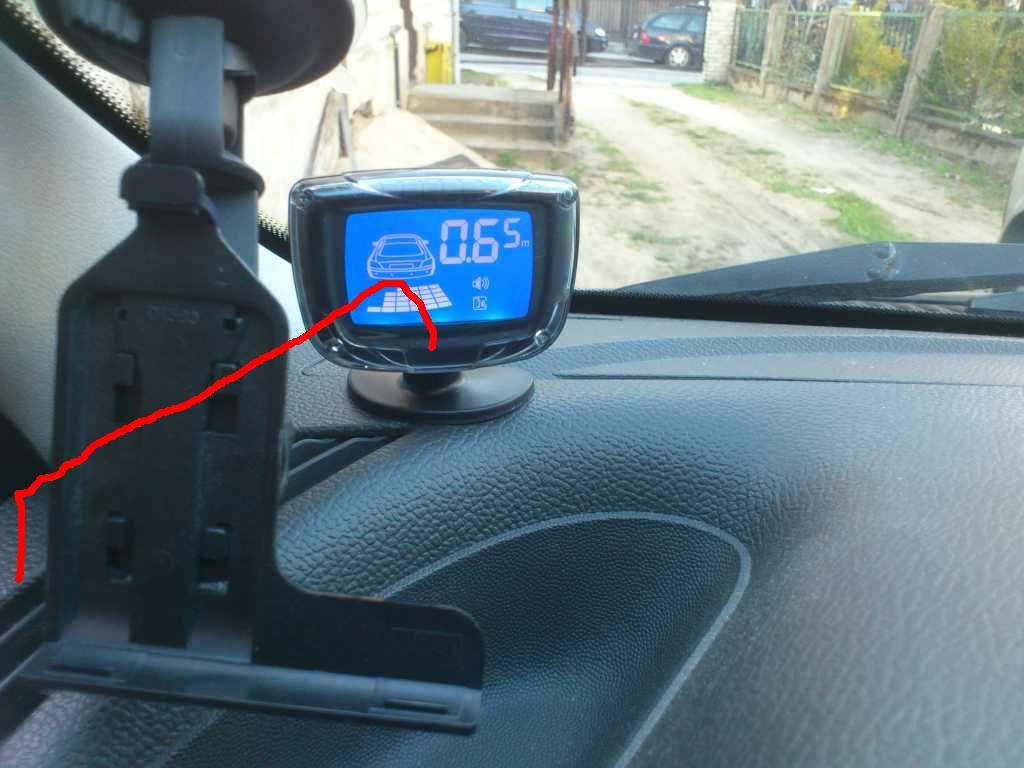

Test i miejsce montażu wyświetlacza:



Mam nadzieje że komu się przyda.
Pozdrawiam ReDoX

Fajnie to zrobiłeś i miło że pomyślałeś o innych ( fotorelacja ) no i szacun za perfekt wykonanie! Patent jak najbardziej przydatny na ciasnych miastowych parkingach też może kiedyś nad tym pomyślę tym bardziej że zestaw czujników można już kupić za 70zł

Fajny patent, sam się nad takim zastanawiałem. Nie podoba mi się jedynie montaż dodatkowego wyświetlacza. Nie wiem czy nie lepszym rozwiązaniem jest sam buzzer. Jak cofasz to i tak nie patrzysz przecież na wyświetlacz.

ReDoX, a powiedz mi ten wyświetlacz lcd świeci się cały czas czy tylko w momęcie uruchomienia czujników?

ziutek997, Są też bez wyświetlacza to zależy od gustu.
Michcio_16v, Wyświetlacz włącza się tylko w momencie wrzucenia wstecznego.

Bardzo fajny manual, napisz jeszcze model urządzenia, może ktoś będzie chciał kupić takie samo. Da radę zamontować czujniki bez odkręcania zderzaka?chodzi mi o wyjęcie samej listwy. Czy dostanę się do tej przelotki, żeby kable przeciągnąć?

http://interlook.pl/product-pol-212-Czujniki-parkowania-z-ekranem-LCD.html to jest link do sklepu.
Co do montażu bez odkręcania zderzaka to będzie bardzo trudno kable przeciągnąć no i będzie trzeba wymierzyć wszystkie wymiary. A tak po zdjęciu zderzaka to ma się już wstępne wymiary(miejsce montażu) jak na zdjęciu nr.5.

Jak puściłeś kable w desce rozdzielczej ??

Kable puściłem/wepchnąłem w szpare między słupkiem a deską.

ja zamontowałem w 3d bez ściągania zderzaka i bez większych problemów. Ekran mam przy prawym tylnym zagłówku (w rogu koło głośnika) - jak się odwracam to dobrze go widać. A ogólnie to bardzo przydatna rzecz, z pełnym przekonaniem mogę polecić

Elegancja... Kusi mnie na takie cudo. Tylko chyba bym zamontował z tyłu wyświetlacz. Bo jak się cofa to się odwraca za siebie.
W oryginalnych rozwiązaniach też jest różnie. W Kia Ceed u dziadka jest wyświetlacz tam gdzie u Ciebie, a chevroletcie u kolegi jest z tyłu pod sufitem.

Też myślałem żeby zamontować z tyłu ale miałem w Fiescie z przodu i dobrze mi się korzystało więc nie zmieniłem miejsca montażu wyświetlacza. Ale każdy montuje tam gdzie chce.

[ Dodano: 09 Maj 2013 15:21 ]

Dzisiaj dostałem taką wiadomość na PW od sklepu gdzie kupowałem czujniki i ledy może kogoś zaciekawi.

Witam,

w imieniu firmy Interlook, chciałbym poinformować, że dla użytkowników forum fiatpunto.com.pl przyznaliśmy rabat w wysokości 8% na wszystkie nasze produkty - ksenony, ledy, światła do jazdy dziennej, czujniki parkowania, itd. Rabat obowiązuje do końca maja przy zamówieniach w naszym sklepie internetowym interlook.pl. Przy składaniu zamówienia należy podać w odpowiednim polu kod rabatowy o treści "fiatpunto.com.pl", wtedy system naliczy rabat.

ojcu do FL kupiłem zestaw z takim wyświetlaczem


umieszczony po środku prawie nie widoczny, sama sygnalizacja dźwiękowa jakoś mnie nie przekonuje

Ten wyświetlacz od Wojtassa też fajny. Nie rzuca się od razu w oczy. Ciekawe jakby go zamontować z tyłu pod sufitem. Tylko literki byłyby by do góry nogami i trzeba by było czujniki podłączyć - Lewa strona do prawej, prawa strona do lewej.

Fajny opis i fotorelacja

też nie ściągałem zderzaka a co do zestawu, to ja kupiłem najtańszy jaki był z samym buzerem, bo doszedłem do wniosku że jak cofam to z reguły i tak patrzę do tyłu.

ściągniecie zderzaka to z 3min i dużo wygodniej, szczególnie że jest w tedy dobry dostęp do otworów technologicznych pod czujki

niby tak ale czasem warto zerknąć ile nam jeszcze zostało


a tym którzy nie chcą wiercić dziur do poprowadzenia kabli można puścić je wywietrznikiem, jest tam taka kwadratowa gumowa klapka,

generalnie jest to bardzo przydatna zabawka

Udało mi się bardzo okazyjnie kupić czujniki cofania (35zł) dlatego jak tylko pogoda i czas pozwolą przystąpię do montażu. Jeśli nie to będą musiały zaczekać do wiosny.


Nie potrafię ze zdjęcia rozpoznać w którym dokładnie miejscu są te śruby. Chodzi o wnętrze nadkola??

Te śruby są przykręcone do błotnika od spodu.

ReDoX dzięki, za podpowiedź Udało mi się dzisiaj wszytko złożyć do kupy. Instrukcji nie robiłem bo koledzy już to zrobili przede mną Ale małą relację zamieściłem w swoim temacie: http://fiatpunto.com.pl/post748172.html#p748172





Czas pracy: 3,5h

Witaj ReDoX.
Mam kilka pytań odnośnie montażu, mianowicie jak odłączyłeś kabel od oświetlenia tablicy, wyciąga się go, wykręca? Pytam bo nie wiem, a nie chcę niczego urwać.

W jakich odstępach robiłeś otwory na czujniki?

Jak podłączyłeś się do światła wstecznego, czyli co zdjąłeś, gdzie i jak? Co muszę wyciągnąć i po której stronie. Gdzie kupiłeś te szybko złączki? Z tego co wiem, aby się podłączyć do światła cofania to przecinasz ten kabel, dajesz ten od czujników i łączysz to ze sobą w tej złączce tak?

Jak zamocowałeś kabel, który idzie po podłodze do wyświetlacza?

Jestem totalnie zielony w temacie i chcę go poznać, żeby nie płacić 150 zł za montaż.

Dziękuję za odpowiedź. Pozdrawiam i życzę szerokiej drogi.

Cześć.
Na pierwsze pytanie na zderzaku są wyznaczone miejsca fabryczne do montażu.
Na drugie po prostu odkręciłem oprawkę żarówki od klosza tak samo jak do wymiany żarówki.
Na trzecie kupiłem w sklepie elektrycznym a podpięcie to nakładasz na kabel przykładasz drugi obok i ściskarz złączke. Biały kabel to zasilanie światła cofania a niebiesko-czarny to masa.
Na czwarte starałem się mocować do oryginalnej wiązki co idzie przy progu opaskami.

Pozdrawiam.

Witam.
Odgrzeję temat bo w Punto które kupiłem jest ten sam zestaw co kolegi z 1 postu.
Kolego czy ten buzer wbudowany za ekranikiem też u Ciebie się tak wydziera?
Głośne to u mnie niesamowicie i zastanawiam się jak wyciszyć głośniczek. Może po prostu czymś zakleję żeby stłumić dźwięk....
A może jest jakaś regulacja?

Ja już nie pamiętam jak tam było bo już nie mam samochodu.
