 Post #657240 Wysłany: 04 Kwi 2013, 18:42;
 Temat postu: wspomaganie kierownicy punto 1 projekt własny
Offline
Puntoświr
Awatar użytkownika

Imię: tomek
Samochód: Punto II 3d
Silnik: 1.2 8V 60KM
Paliwo: Benzyna
Wersja: SX
Województwo: dolnośląskie [D]
Miejscowość: Nowa Ruda
Rejestracja: 15 Maj 2012,
Posty: 217
Pomógł: 2
Witam wszystkich ta strona jest dla tych co chcą wspomaganie kierownicy w punto(silniki fire) a nie mają otworów i nie chcą spawać bloku silnika.
Potrzebne rzeczy:
maglownica ze wspomaganiem (jak z wężami razem to z diesla)
pompa z wersji punto DIESEL (1.7 td)
węże wspomagania diesel
zbiornik do wspomagania (wszystko jedno diesel,benzyna)
alternator do wspomagania (nie wymagany można kombinować na starym)
koło pasowe na 2 paski
pasek klinowy 3pk 1080 (ja zastosowałem pasek 3pk 1078 i trochę przymały)
wałek-krzyżak kierownicy z drobnym frezem ( z diesla pasuje idealnie )
płyn do wspomagania
oraz
odpowiedni uchwyt dorobić do mocowania alternatora.
(przepraszam za jakość zdjęć ale robione pralką) :D

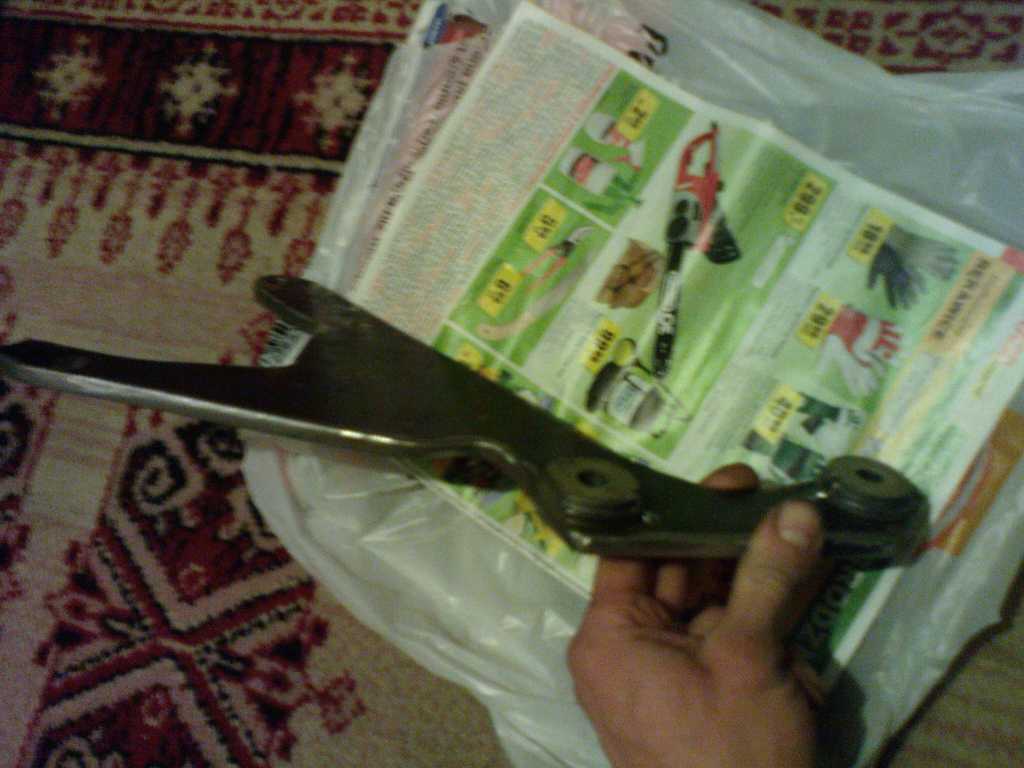

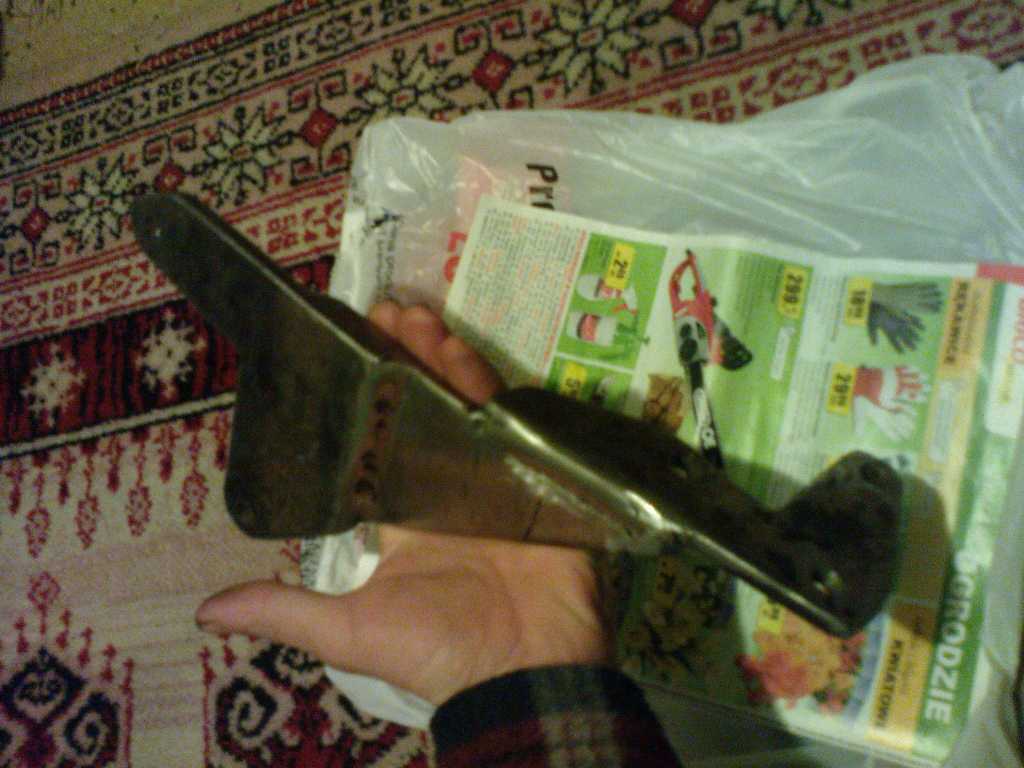

Tak wygląda przedni uchwyt pompy (dolne podkładki to dystans alternator pompa musiałem je dać bo pasek krzywo szedł po kole pasowym)
Załącznik:
Komentarz do pliku: przedni uchwyt



Załącznik:

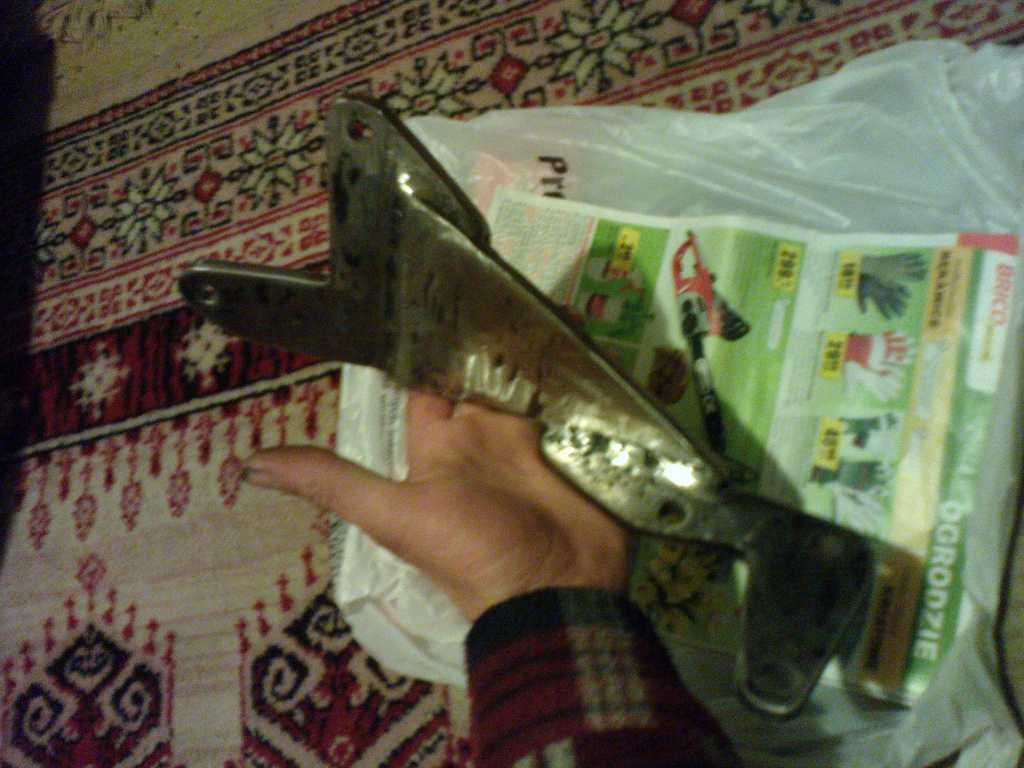

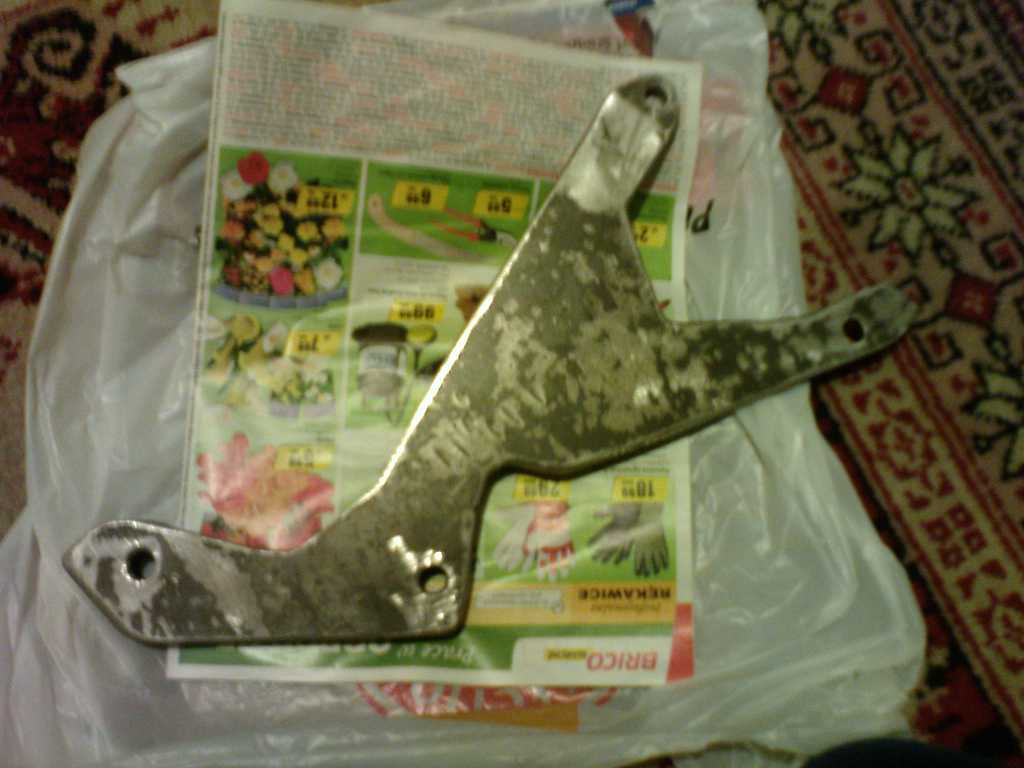

Tylny uchwyt pompy ,mocowanie do tylnego uchwytu alternatora (są 3 otwory ale wykorzystałem tylko 2 + długie śruby)

Załącznik:


Załącznik:

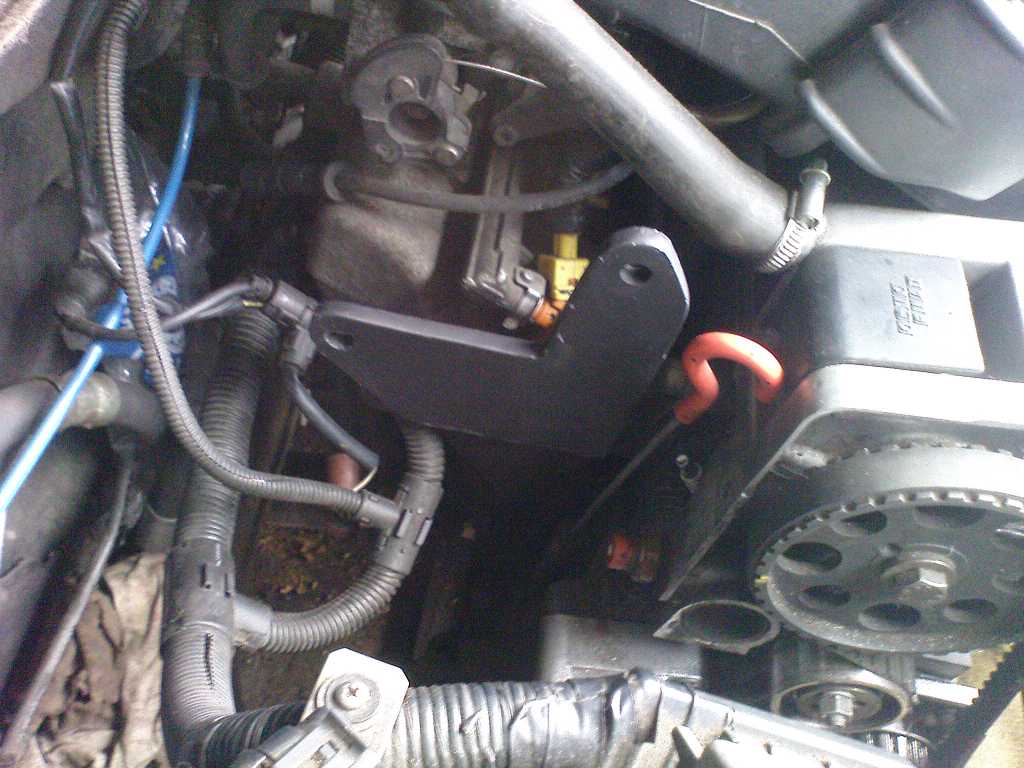

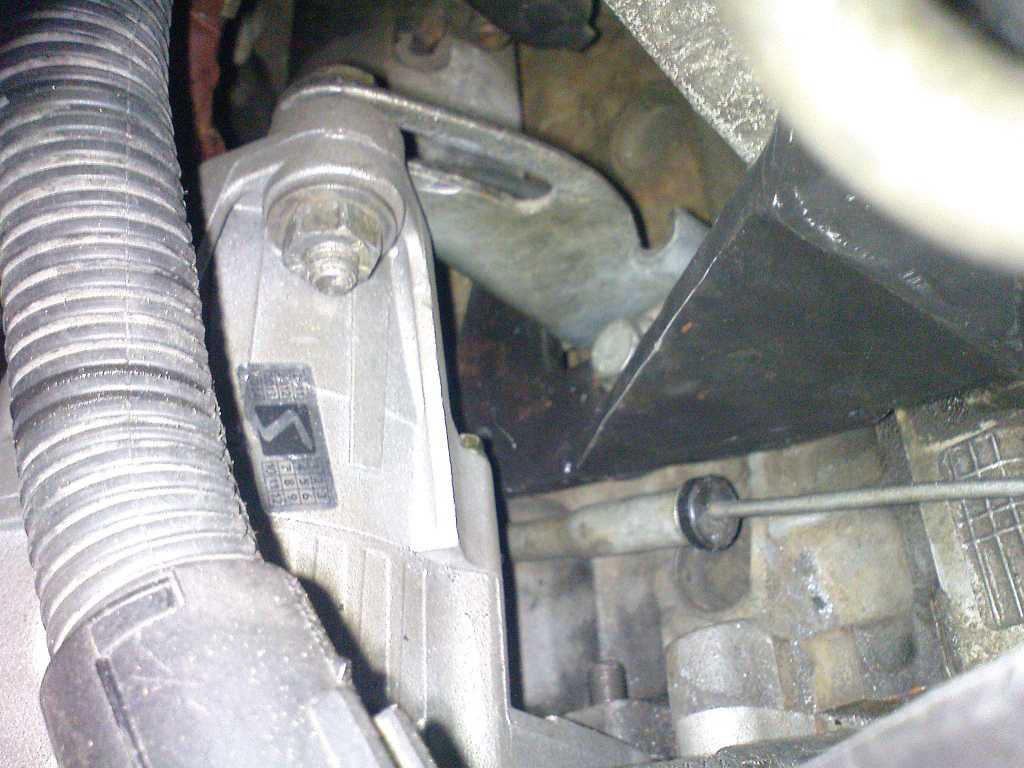

Mocowanie na silniku :Uchwyt tylny zamocowany do silnika
Załącznik:


Załącznik:

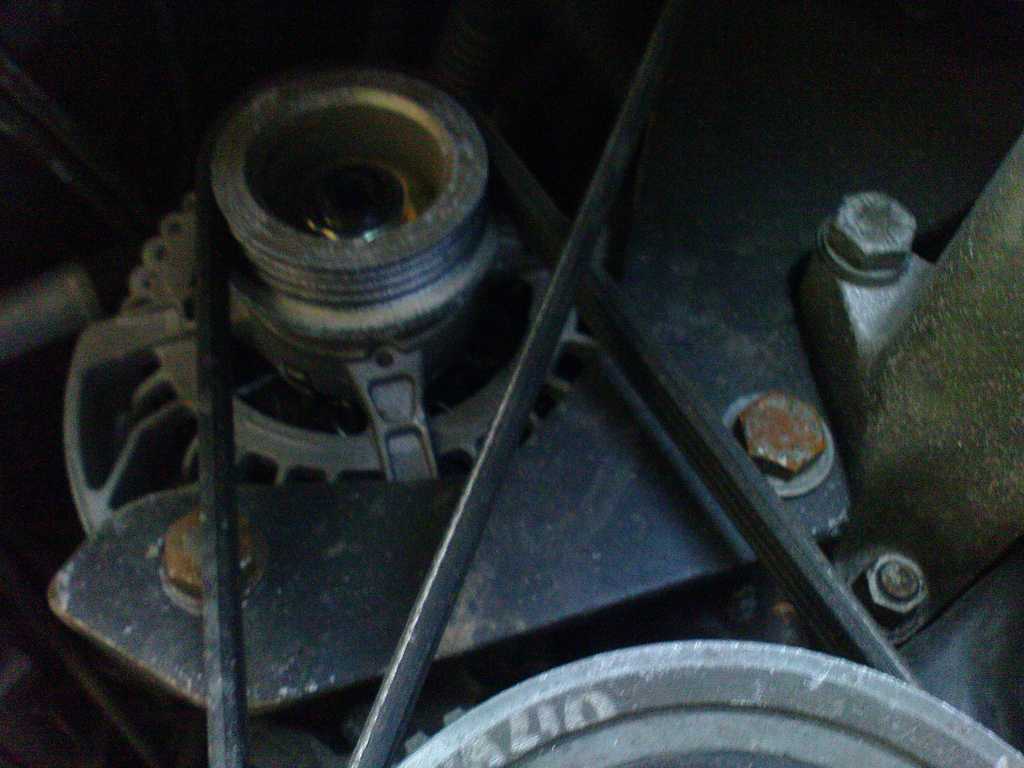

Uchwyt przedni przykręcamy razem z alternatorem(dłuższe śruby należy dać)
Załącznik:

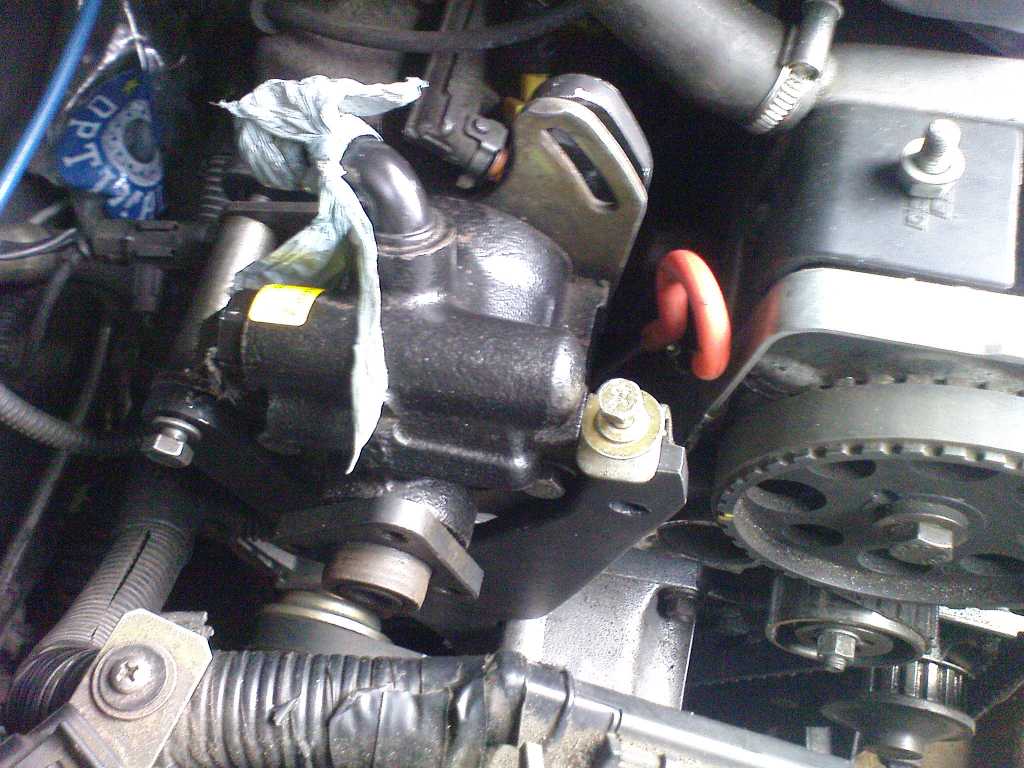

Zamocowanie pompy w uchwycie.
Załącznik:

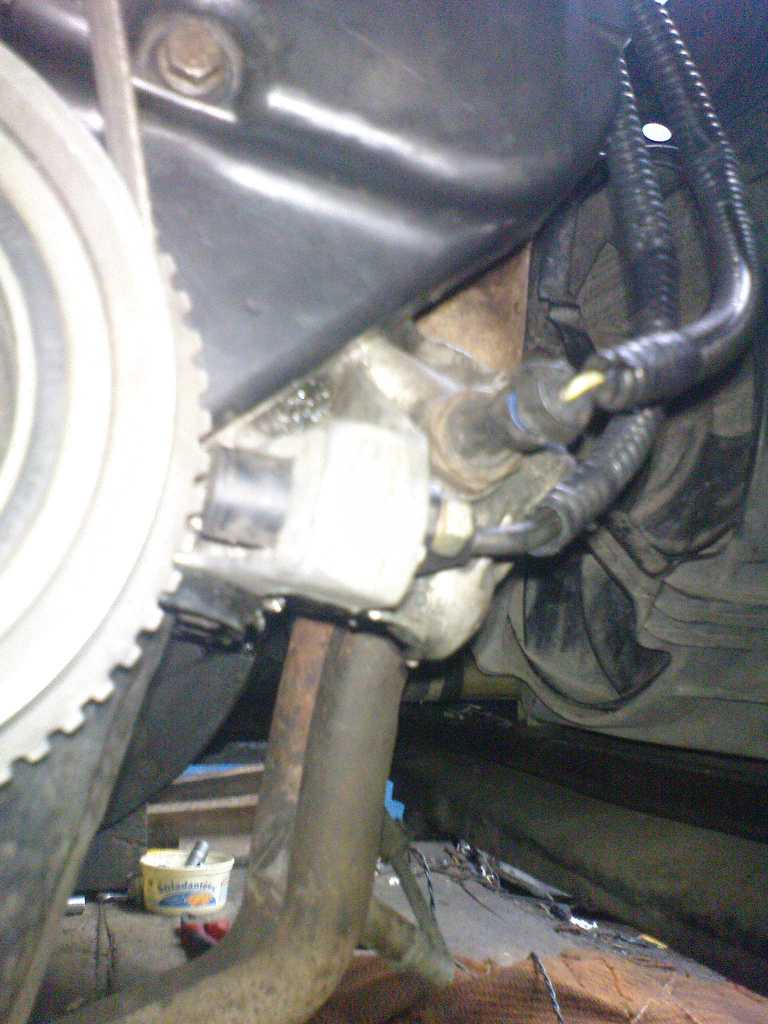

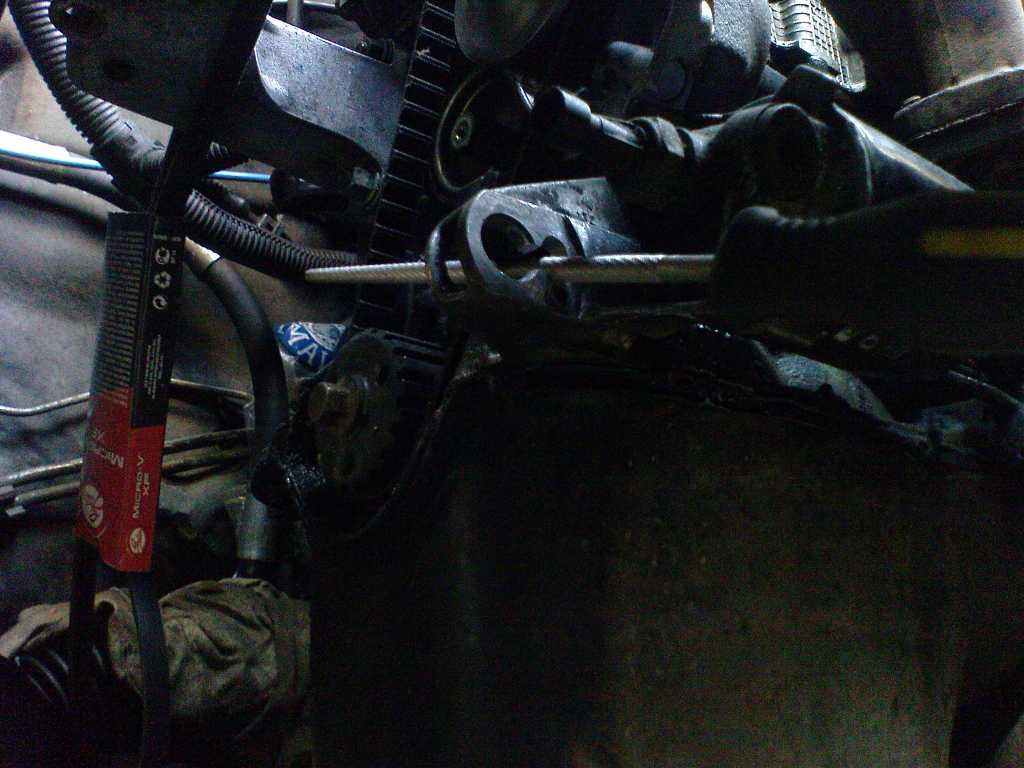

Czas zepsuć(usprawnić nasz silnik) musimy przesunąć czujnik położenia wału wypiłowując pilnikiem nowy otwór(ja trochę za dużo spiłowałem czujnik latał więc zmniejszyłem otwór oklejając go poxsyliną jeszcze wkleiłem śrubę 6 do mocowania go) :>
Załącznik:


Załącznik:

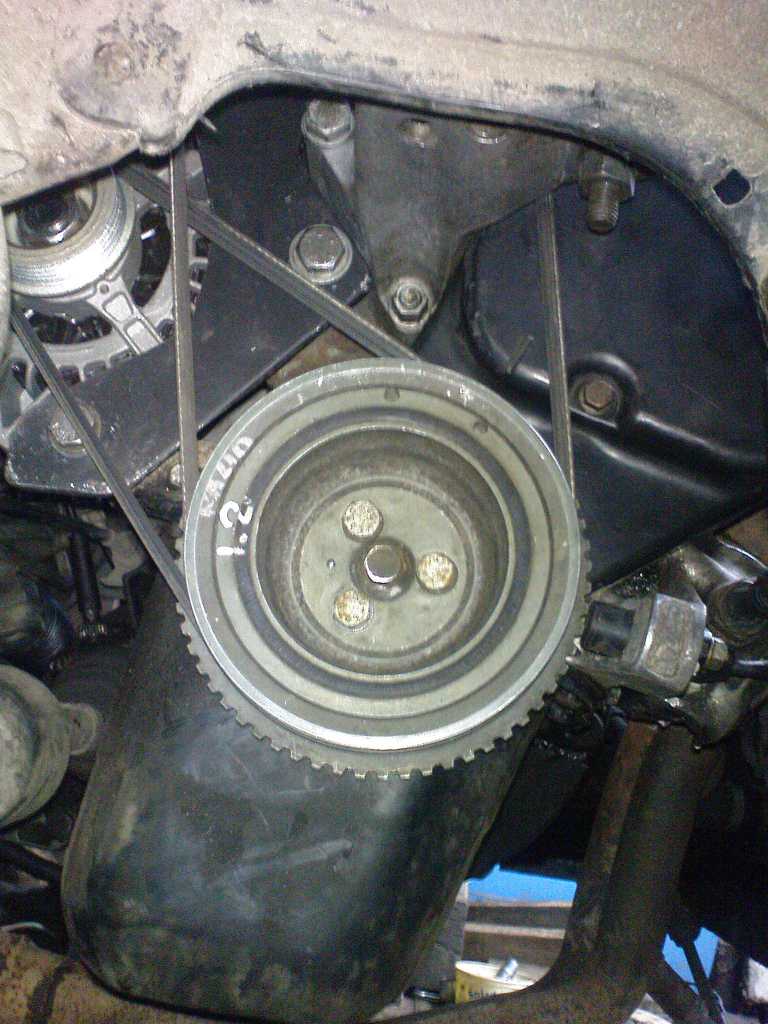

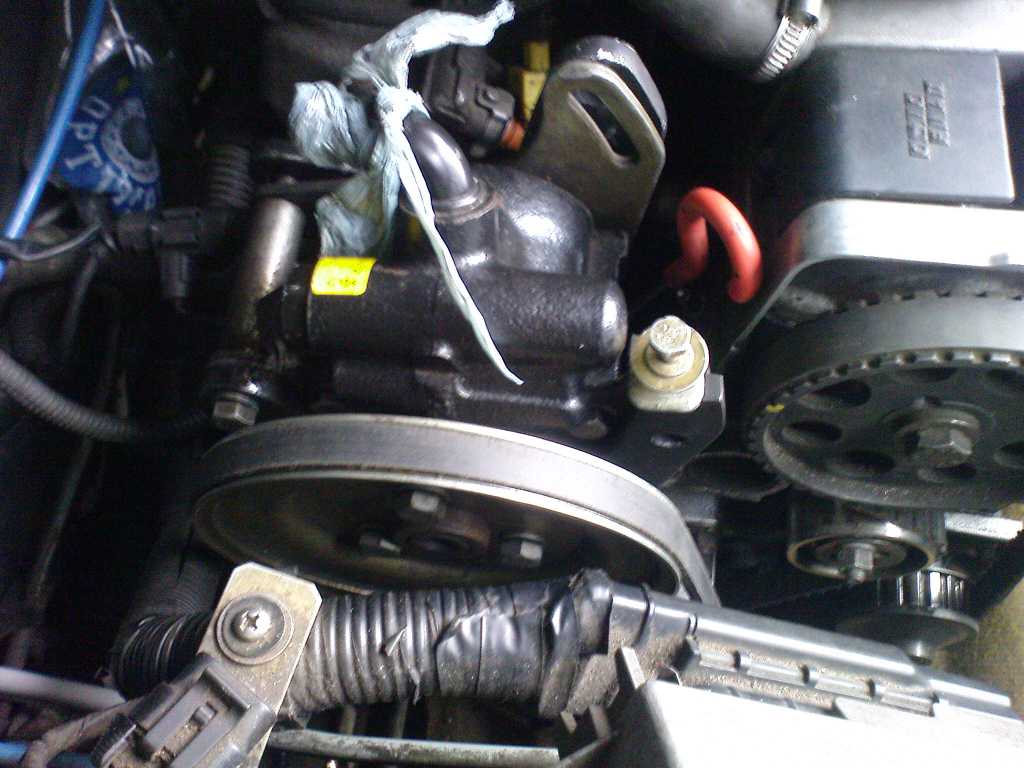

Jak czujnik gotowy zakładamy koło pasowe silnika do wspomagania napinamy pasek alternatora i zakładamy koło na pompę ale obracamy to koło zakładamy pasek patrzymy czy jest równo i nie ociera o przewody lub o łapę silnika.
Załącznik:


Załącznik:

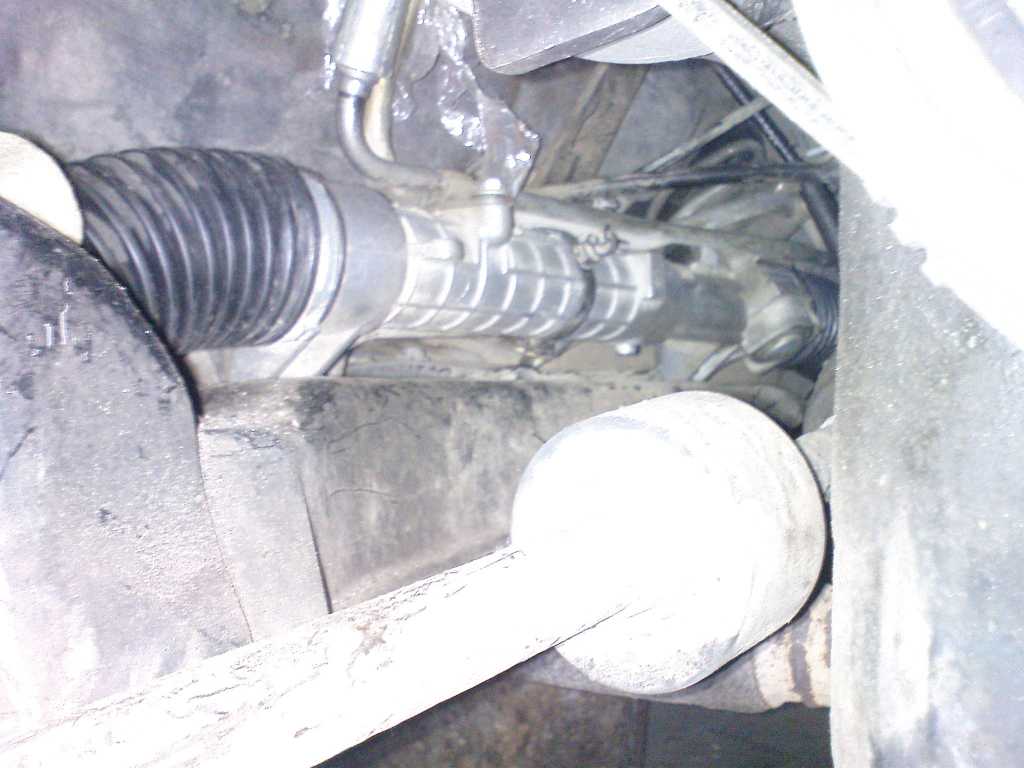

Czas teraz na maglownicę musimy ją wymienić oraz wałek(krzyżak) w kabinie między kierownicą a maglownicą.
Załącznik:


hmm...łatwo napisać ale było roboty z maglownicą a nie miałem pomocnika.

Jak maglownica na miejscu to pamiętajmy o włożeniu tego cholernego przegubu do zmiany biegów co za idiota to wymyślił pół dnia łomem to wciskałem :evil: .
Teraz praca z górki montaż zbiorniczka,podłączyć węże wlać płyn do wspomagania
Załącznik:

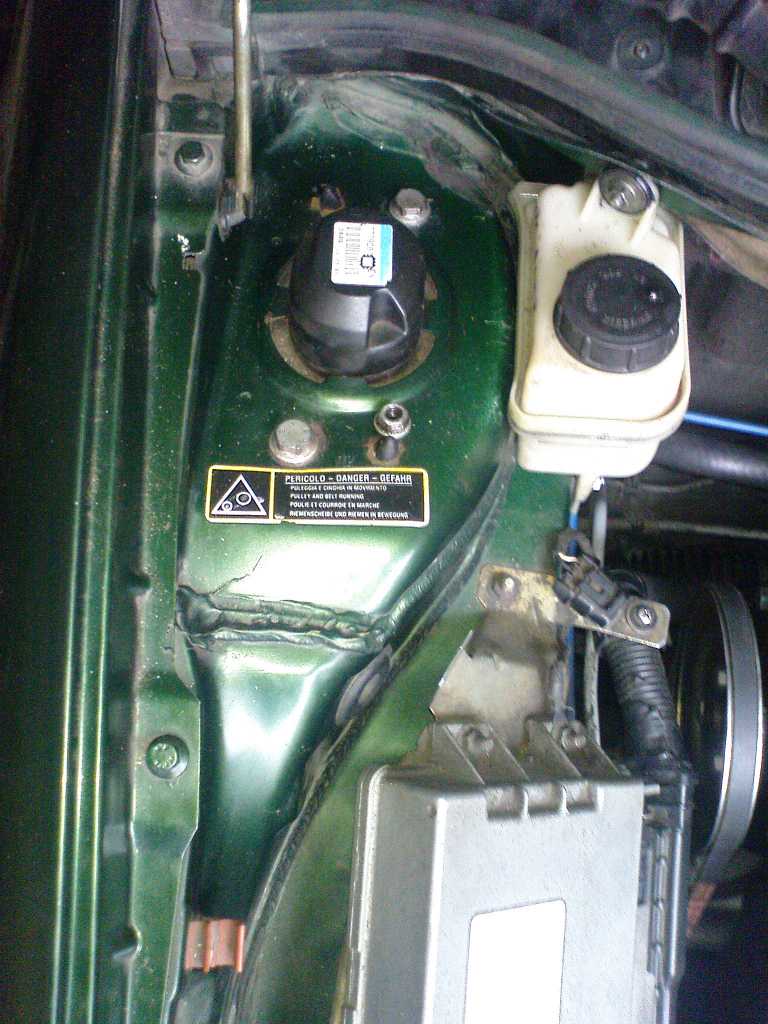

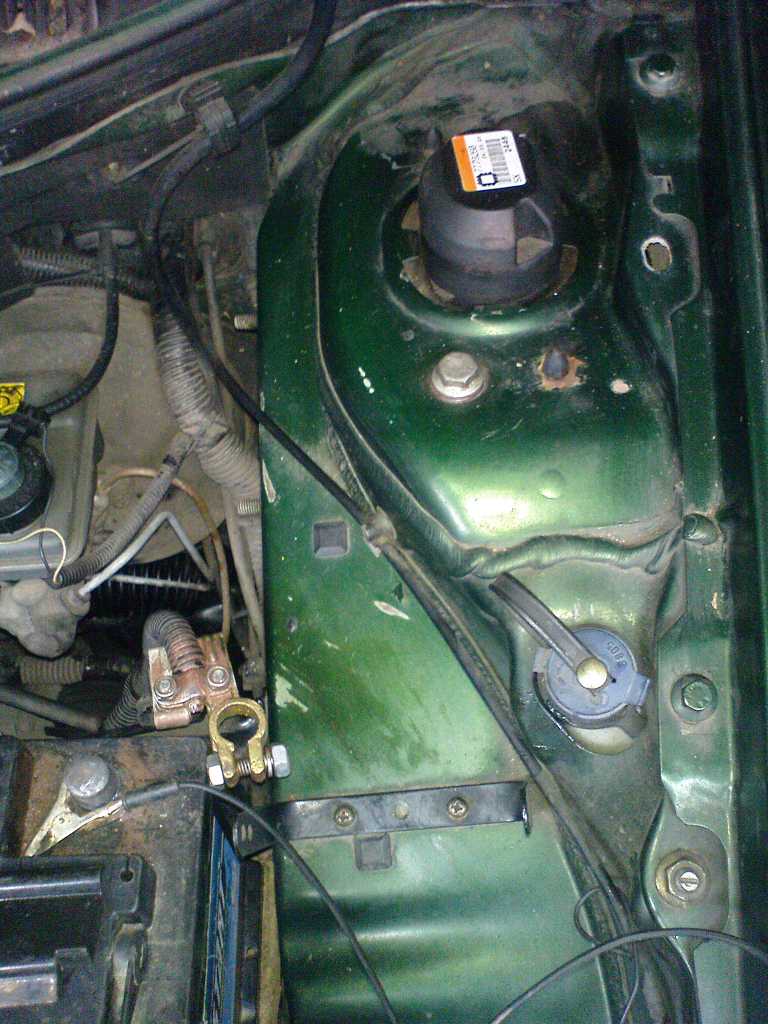

Jeszcze jedna czynność została do zrobienia obrócenie górnego mocowania macphersona z dwóch stron jak na zdjęciu.
Załącznik:


Załącznik:



I nareszcie koniec robót :D można odpalić silnik odpowietrzyć układ kręcąc w prawo i w lewo na zmianę ,sprawdzić czy nie ma wycieków później ustawić zbieżność.
Zrobiłem to całkowicie sam z używanych części kupując najtaniej
Wady tego rozwiązania jest utrudniony dostęp do świecy 1 cylindra ale jest wspomaganie :D

dowód że to działa: http://www.youtube.com/watch?v=A90ecajs_oA


Góra
 Profil



 Post #663624 Wysłany: 29 Kwi 2013, 18:35;
 Temat postu: Re: wspomaganie kierownicy punto 1 projekt własny
Offline
Puntomaniak

Miejscowość: Wrocław
Rejestracja: 07 Paź 2011,
Posty: 54
Jaki koszt całości?

_________________
życie zaczyna sie po 200... km/h


Góra
 Profil


 Post #663745 Wysłany: 30 Kwi 2013, 00:10;
 Temat postu: Re: wspomaganie kierownicy punto 1 projekt własny
Offline
Puntoświr
Awatar użytkownika

Imię: tomek
Samochód: Punto II 3d
Silnik: 1.2 8V 60KM
Paliwo: Benzyna
Wersja: SX
Województwo: dolnośląskie [D]
Miejscowość: Nowa Ruda
Rejestracja: 15 Maj 2012,
Posty: 217
Pomógł: 2
Maglownica z wężami 120zł (stara maglownica zacierała się mi)
Pompa i zbiorniczek 30 zł (kupiłem z anglika ale to bez różnicy)
Koło pasowe 100 zł (szukałem w dobrym stanie dlatego drogie)
Alternator 200 zł (mój nie nadawał się do niczego i pękł)
Metr węża gumowego ok. 20 zł
Pasek ok. 30 zł
Koszt spawacza ze 4 browary :E

Wszystko najtaniej z używanych części, bo nie wierzyłem że to zadziała (do dziś nie wieżę że to działa) :D


Góra
 Profil


 Post #663782 Wysłany: 30 Kwi 2013, 09:08;
 Temat postu: Re: wspomaganie kierownicy punto 1 projekt własny
Offline
Puntoświr
Awatar użytkownika

Imię: Łukasz
Samochód: Punto I 3d
Silnik: 1.2 8V 73KM
Paliwo: Benzyna
Wersja: MyLive
Województwo: małopolskie [K]
Miejscowość: Kraków NH
Rejestracja: 16 Cze 2012,
Posty: 2299
Pomógł: 13
powiem ze pomysłowy patent :) zadziałać zadziała bo to jest konstrukcja cepa:) lecz mogłeś alternator umieścić na miejscu pompy a pompę na miejscu alternatora :)

_________________
topic36577.html


Góra
 Profil


 Post #663785 Wysłany: 30 Kwi 2013, 09:36;
 Temat postu: Re: wspomaganie kierownicy punto 1 projekt własny
Offline
Puntoświr
Awatar użytkownika

Imię: Krzysztof
Samochód: Inny
Silnik: Inny
Paliwo: Benzyna + LPG
Województwo: kujawsko-pomorskie [C]
Miejscowość: [CIN] Inowrocław
Rejestracja: 26 Lip 2011,
Posty: 5956
Pomógł: 35
Ja mam pomysł wstawić elektryczną pompę hydrauliczną od Pugo 106, ale nie mam pojęcia, czy to będzie grało z maglownicą od PI. Zakuć nowe węże to nie kłopot, tylko nie wiadomo, czy podłączenie takiej pompy "na krótko" beż żadnych czujników itp. się sprawdzi.

[ Dodano: 30 Kwi 2013 09:34 ]

Szkoda, że nie zwymiarowałeś tej blachy :(

Aha, jeszcze musisz obrócić poduszki amortyzatorów!

_________________
Rany boskie, jeżdżę kioskiem


Góra
 Profil


 Post #663856 Wysłany: 30 Kwi 2013, 17:49;
 Temat postu: Re: wspomaganie kierownicy punto 1 projekt własny
Offline
Puntoświr
Awatar użytkownika

Imię: tomek
Samochód: Punto II 3d
Silnik: 1.2 8V 60KM
Paliwo: Benzyna
Wersja: SX
Województwo: dolnośląskie [D]
Miejscowość: Nowa Ruda
Rejestracja: 15 Maj 2012,
Posty: 217
Pomógł: 2
NiebieskiSX mogłem pompę dać na miejsce altka ale alternator by się nie zmieścił w miejsce pompy,a pompa nie może być inaczej usytuowana(nie ma pola manewru) ,bo pasek by ocierał o łapę silnika.

Angry_Us3r postaram się rozebrać to i te blachy z wymiarować.
(Poduszki amorów pokazałem obrócone na ostatnich zdjęciach.)

Chciałem pokazać że da rady wstawić wspomaganie bez wspawywania szpilek jak to było na stronie fiat.org.pl
Wpadłem na ten pomysł gdy zobaczyłem jak jest zamocowana pompa w dieslu pomyślałem gdzie się przyczepić do bloku wybór padł na śruby altka.Pozostało dorobić odpowiednie uchwyty i gotowe.


Góra
 Profil


 Post #667488 Wysłany: 15 Maj 2013, 20:27;
 Temat postu: Re: wspomaganie kierownicy punto 1 projekt własny
Offline
Puntoświr
Awatar użytkownika

Imię: Kamil
Samochód: Punto I 3d
Silnik: 1.2 16V 86KM
Paliwo: Benzyna
Wersja: Stile
Województwo: mazowieckie [W]
Miejscowość: Warszawa
Rejestracja: 18 Paź 2011,
Posty: 381
Pomógł: 11
Spróbuj te mocowania zwymiarować, bo mi też się bardzo podoba ten patent ;) :mrgreen:


Góra
 Profil


 Post #667655 Wysłany: 16 Maj 2013, 19:13;
 Temat postu: Re: wspomaganie kierownicy punto 1 projekt własny
Offline
Puntoświr
Awatar użytkownika

Imię: tomek
Samochód: Punto II 3d
Silnik: 1.2 8V 60KM
Paliwo: Benzyna
Wersja: SX
Województwo: dolnośląskie [D]
Miejscowość: Nowa Ruda
Rejestracja: 15 Maj 2012,
Posty: 217
Pomógł: 2
Postaram się to zdemontować i rozrysować. :D
