Na wstępie zaznaczam, że sam przez to przechodziłem ale nie zrobiłem manuala, ale szperając po zagranicznych forach dotyczącyh GP znalazłem fajny opis jak podłączyć oryginalne radio do linii CAN w samochodzie.

Oryginalny manual tutaj:
http://www.fiatforum.com/grande-punto-g ... tent_start
a wrzucam tylko szybkie tłumaczenie bo wiele osób w prywatnych wiadomościach mnie pytało o to podłączenie.

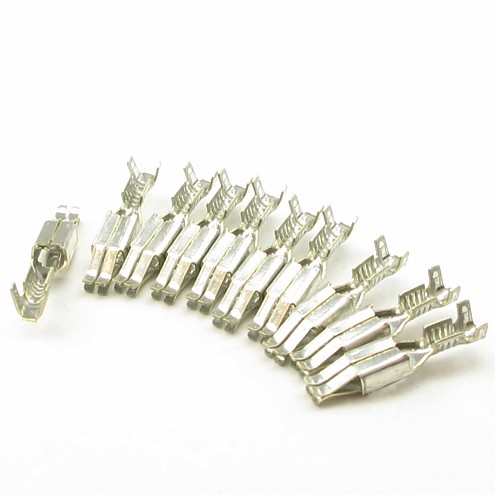

Potrzebne będą konektory iso i 2 metry kabla. Radzę odpiąć akumulator na czas wykonywania czynności.

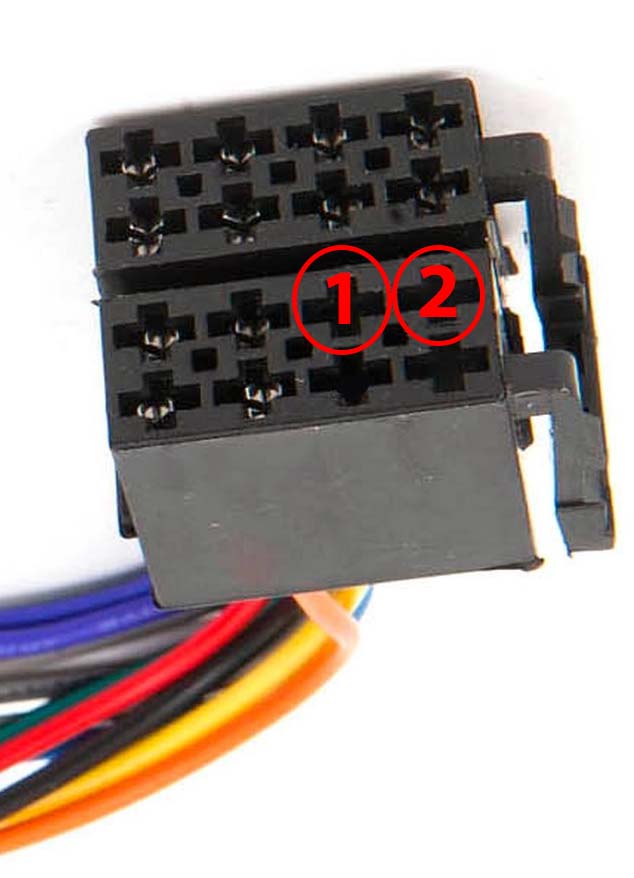

Na schemacie widać w które miejsca kable muszą być podpięte od strony radia. Jest też widok wtyczki. Numer 1 to CAN A, numer 2 to CAN B.



Z drugiej strony kabla najprościej podłączyć się do złącza diagnostycznego, które jest za plastikową zaślepką po lewej stronie, tam gdzie są bezpieczniki.

CAN A podłączamy do pinu nr 9 a CAN B do pinu nr 1. Najlepiej odszukać odpowiednie kable z tyłu złącza i użyć szybkozłączek albo użyć lutownicy.


Po wszystkim podłączamy akumulator i sprawdzamy czy wszystko działa. Radio zapyta o kod, lepiej się nie pomylić bo im więcej razy podamy zły kod tym dłużej będziemy musieli czekać na kolejną możliwość wpisania kodu, w oryginalnym artykule piszą, że po 10 nieudanych próbach radio zostanie zablokowane.

Jeszcze raz zaznaczam, że manual nie jest mojego autorstwa, wszelkie prawa autorskie należą się autorowi z oryginalnego wątku.

Hej,
dorzucałem oryginalne radio do mojego GP, który był oryginalnie bez radia. Połączyłem tylko CAN B i wszystko działa w porządku. Jedyny drobny mankament jest taki, że stan przebiegu obecnie miga.
Nie wiecie jak to usunąć?

Osiowanie proxy

DZięki. Jeżdżę z migającym...

Też kupiłem oryginalne radio i chciałbym je podpiąć do swojego kropka. Radio podłączone na stole wyświetla cancheck. W samochodzie pewnie też bo nie ma tych dwóch przewodów canA i canB. Podłączenie tych dwóch przewodów od złącza pod plastikową klapką jak czytałem powyżej usunie problem. Mam tylko kilka pytań:
1.Czy może się tak zdarzyć że to nie zadziała? Moje auto to wersja podstawowa z dołożonym radiem pioneer-a, z prostym wyświetlaczem komputera - przebieg i godzina, spalanie itd.
2.Czy może się coś uszkodzić przez takie połączenie biorąc pod uwagę niekompatybilność oryginalnego radia akurat z moją wersją samochodu?
Proszę o odpowiedź nie chciałbym uziemić samochodu.

Jak podłączę to będę wiedział już na 100% czy działa ale czy ktoś mógłby mi podać namiary do fachowca który wykonałby osiowanie proxy o którym mowa wcześniej w opisywanym manualu. Najlepiej okolice Tychów.
