tak mam przełącznik przy wtyczce

Możesz wkleić zdjęcie tego kabla?

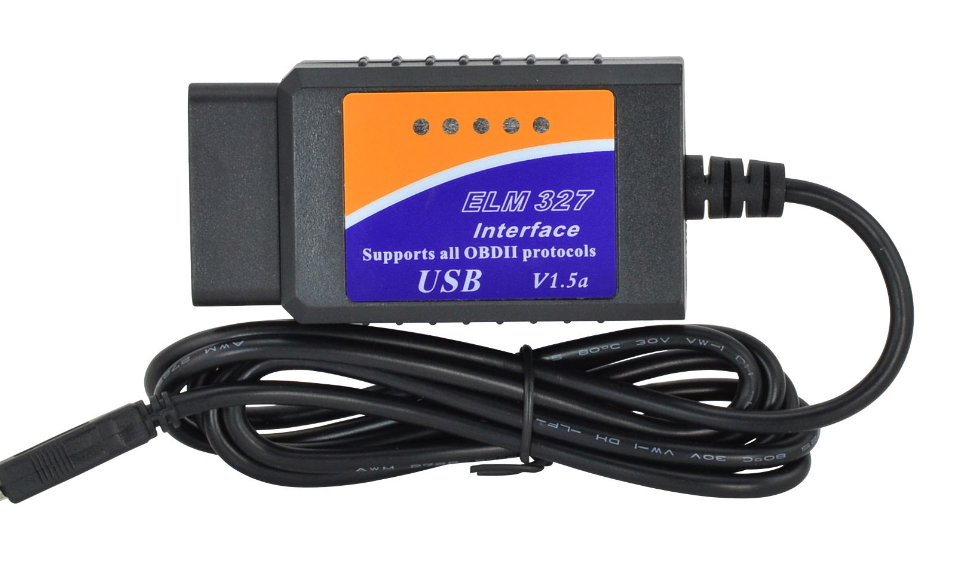

coś takiego tylko że wersja 1,5a i mam przełącznik w wtyczce http://allegro.pl/elm-327-1-4-pl-euroscan-2012-ford-fiat-opel-elm327-i5639149140.html

[ Dodano: 17 Kwi 2017 16:54 ]

http://www.fotosik.pl/zdjecie/4573e1e78651aba6
moim zdaniem opornik był na R2 ale tego 48 k ohma nie mogę zlokalizować

Jakiego "48 k ohma"?

no bo nadal jest opór 48k ohma nigdzie nie pisze czy może być czy nie, wracając do połączenia to w wersji darmowej łącze się z inspekcja serwisową natomiast już w wersji register nie ale za to połączy z can info po czym zawiesi i wyłączy mes-a

48 000 Ohm'ów? Przy niezmodyfikowanym jest 120 Ohmów.
A w teście kabla wyskakują jakieś błędy?

http://www.fotosik.pl/zdjecie/8c45e65f0688eee7
http://www.fotosik.pl/zdjecie/c85954637ce700a0
http://www.fotosik.pl/zdjecie/579cfb7d0dd60665
test kabel przechodzi bez problemu

Masz jakąś instrukcję do tego kabla jeśli chodzi o ustawienia szybkości portu itp.?
Spróbuj użyć jakiejś innej wersji programu, np. jakiegoś ostatniego FES'a.
Ewentualnie spróbuj program uruchomić w trybie zgodności np. z Win 7. To, co się dzieje u Ciebie bardziej mi wygląda na konflikt programowy.
Spróbuj w narzędziach administracyjnych (czy jak to się nazywa w Winie 10) poszukać szczegółów dot. błędu. Możesz też napisać do Yaniego na forum MES'a.

Masz możliwość sprawdzenia innego kabla, aby mieć pewność?

Rozwiązanie jest tak proste że śmiać się chce wystarczyło ustawić OBDLink zamiast elm 327 1,3+ w ustawieniach mes, i wszytko śmiga

Kupiłem ELM327 v1.5a. Po zmierzeniu oporu pinów 6 i 14 ma 49k.

Nie otwierałem bo nie chcę zniszczyć obudowy. Wygląda że nie ma tam tego opornika.

martin921, albo to nie ELM. Sprawdziłeś jak wykrywa to FES albo MES?

Jak to zrobić?

Czy da się przerobić to ustrojstwo żeby chodziło na MES 3.6. A konkretnie muszę przeskanować swego punciaka, bo mam problem ze "stringami". Jak robie test fejsa wyświetla się komunikat: UWAGA: Ten interfejs nie jest zgodny z ELM 327 1.3! Brak możliwości łączenia z modułami CAN. . I tu by się wszystko zgadzało bo MES w ustawieniach ma możliwość wyboru fejsów: 1.3, 1.4, 1.4b, 2.1. A nie ma 1.5a

sprawdzałem oporność na 6 i 14 pinie ma 48000 ohm,

[ Dodano: 27 Cze 2017, 21:44 ]

A chciałem dołączyć te fotki

Czy łączy się chociaż z silnikiem?

Próbowałem chyba wszystkiego. W punciaku także, na załączonej stacyjce, na załączonym silniku, zmieniałem porty com, jak i również prędkości, sprawdzałem i w pandzie, i pojawiały się takie komunikaty: Upłynął limit czasu operacji., UWAGA: Ten interfejs nie jest zgodny z ELM 327 1.3! Brak możliwości łączenia z modułami CAN.
, zmieniałem również typy interfejsów w ustawieniach MES.

Mam wersję 1.5 i wygląda tak.

Komuś udała się modyfikacja?

Udało się odpalić kabel? Mam ten sam problem z ELM 327 V 1,5a

Probowal ktos przerobic to ustrojstwo?
http://allegro.pl/interfejs-obd2-mini-bluetooth-elm327-v2-1-2015-box-i5851571389.html

AlfaOBD nie laczy, inne programy w wiekszosci lacza lecz pokazuja bzdury typu 250 temperatura silnika, zalezy mi na kasowaniu bledow a to moge jedynie zrobic w alfaobd

Zdjecia jak to wyglada od srodka:
https://drive.google.com/open?id=0Bx2itzxuULCsenRFQUJvS3pkM2c

Lepsze foto znalezione w necie:
http://i65.tinypic.com/otmd01.jpg

prosze o pomoc w przerobce czy w ogole sie da jak nie to odsylam typowi...

Sprawdź rezystancję między pinami opisanymi w 1 poście.
Na płytce widzę, że rezystory nie są opisane, więc za pomocą multimetru poszukałbym tego o rezystancji 120 Ohm (o ile taka będzie między wspomnianymi pinami).

Jeśli chodzi o zakup kabla, to jednak najlepszym wyjściem jest kupno od dystrybutora MES'a (deklarują zgodność z MES, ewentualnie napisać do nich).

Problem w tym ze nie moge tego sprawdzic, na pinach 6 i 14 mam 120ohm (stabilne), jednak na opornikach mam rozne wartosci (skacza) nie moge trafic tego 120 jesli by byly oznaczone nie bylo by problemu, nikt nie przerabial podobnego chinczyka?

PS
kabel mam i lacze sie nim bez problemu jednak chcialem miec elm'a zeby kozystac z OBD2 + telefon/tablet

//Edit:
jesli nie moge zlokalizowac tego rezystora to moze sprobowac go spalic? (puscic napiecie przez pin 6 i 14)

Słaby pomysł. Lepiej odeślij kabel.

Rozumiem ze wiekszosc elmow na bt ma problemy z grupa fiata?

Jakies pewne linki na allegro do interfejsow ktore dzialaja na 100%? (nie chodzi mi o viaken czy cos rownie drogiego)

Ja tylko jedno znalazłem jeśli chodzi o reguły: kupowałem kila razy interfejs i zawsze wersja 1.3 w kolorze niebiesko-żółtym po wylutowaniu opornika działała bez problemów mam 2 takie z czego 1 na kablu a drugi na BT i śmigają. Kiedyś jeden mi się uszkodził i też był w wersji 1.3

Mam identyczną płytkę jak ta to mam ten opornik czy nie?

Zobacz czy masz R14.
