Dzień dobry. Czy istnieje ww. panel gdzie nie ma żadnych zaślepek tylko same przyciski? Mi udało się znaleść panele:


735512240 (city, centralny zamek, zaślepka, ASR, przełącznik fabrycznej istalacji CNG oraz otwieranie bagażnika)
735501374 (city, centralny zamek, start/stop, ASR, zaślepka, przycisk eco)
735512241 (city, centralny zamek, start/stop, ASR, zaślepka, otwieranie bagażnika)

Ale w tych panelach występuje minimum jedna zaślepka i jestem ciekaw czy istnieje panel bez zaślepek

[ Dodano: 13 Gru 2020, 12:16 ]

AKAB, w wątku o radiach na androidzie przy okazji ustrzelił ciekawy panel przycisków


Najgorsze że na 99% posiadanie VIN auta nie pomoże bo panel ze zdjęcia siedzi w abarth-cie a one miały tylko panel z centralnym zamkiem i start stopem. Penel ze zdjęcia też jest ciekawy ze względu na występowanie "gryzących" się ze sobą przycisków. Bo z tego co mi wiadomo, twin-air (przycisk eco) nie występował z CNG (przycisk z dystrybutorem paliwa), natomiast auta z CNG nie miały start/stopu (nawet panda z twinair-em na CNG nie ma start stopu). Pozostaje pytanie czy to nie jakiś custom, ale chyba trochę za dobrze wygląda na custom-a, chyba że przekładka przycisków między panelami nie jest trudna ale niestety panelu do dekompozycji nie posiadam

Znalazłem na alleg.. 735591689 ,735506939 ,7355122500,7355984860,735501368,735506945,7355013600,735522913,7355122500, tak na szybko dziwne że niektóre mają kody 10 cyfrowe ale przepisywałem te numery ze zdjęć z aukcji.Przyciski dołożyć to pewnie nie problem tylko zwróć uwagę że ikonki ,symbole są na panelu a nie na przyciskach no i instalacja pewnie do pociągnięcia .

No i dlatego poszukuje mojego "graala" który by miał wszystkie ikonki/przyciski , choćby po to, żeby każdy z przycisków był ładnie podświetlony, bez niepodświetlonych zaślepek

Ten ze zdjęcia to na razie chyba jedyny jaki widziałem kompletny ale może coś się kiedyś trafi to dam znać czuwam i oglądam Auto jak pisałem było z 2014 r może jakieś wypuszczali wersje full patrząc nawet na radio to mam wrażenie że to oryginał ,wygląd przycisków ,podświetlenie nawet ta nawigacja taka jakby fiatowska

W ogóle to zdjęcie wygląda aż za dobrze . Wydaje mi się, że jak zdjęcie by było kilka cm wyżej, to by było jasne czy ta navi jest ori czy nie, bo by było widać schowek i czy ma mocowanie na tom-toma czy nie

Może na forum Włoskie wejść i podpytać kiedyś na naszym forum był kolega co pisał do nich .Wysłać fotkę i może coś podpowiedzą co i jak z panelem i radiem .Nie mogę tej aukcji już znaleść albo się sprzedał albo aukcja wygasła ,ustawiłem przypomnienie więc jak się nie sprzedało to może koleś wystawi jeszcze raz i będę wiedział więcej .

Adam zdjęcie panelu to nie jest panel. To jest zdjęcie radia Phonocar VM095. Element zintegrowany radio z panelem.

Autor postu otrzymał pochwałę

Krzyś no nie mów na prawdę ? No to teraz mnie zaskoczyłeś nawet nie pytam czy jesteś pewien bo nie wypada .To teraz autor postu wraca do zera a już była nadzieja .... Kużwa nie wiedziałem że ktoś sprzedaje radia z panelem no żesz kużwaa dajcie spokój nie mam słów .Jachaś wybacz ale sam widzisz a już myślałem....

[ Dodano: 16 Gru 2020, 23:08 ]

Tak na szybko to puntoevodynamic ma rację to jest to radio mało tego nie jest to nowe radio wklejam opis jaki znalazłem

6,2 ”TFT / LCD szerokoekranowy monitor Ekran dotykowy z trybem przeciągania ekranu
Wyświetlacz o wysokiej jasności Rozdzielczość 800x480
Czerwone podświetlenie klawiszy
Odtwarzanie w dwóch strefach (Navi): ant. nawigator lub źródło - post. ten sam
system kolorów NTSC / PAL System kolorów NTSC / PAL
Formaty wyświetlania 16: 9, 4: 3 letter box i 4: 3 PAN SCAN
Importowanie obrazów dla wygaszacza ekranu lub tła Przechwytywanie
Tapety i zmiany tła tylko obrazy .bmp
Funkcje widoczne na ekranie )
Menu, napisy i wielojęzyczny dźwięk na DVD
Wejście iPod / iPhone 4S z kontrolą listy odtwarzania
Strumieniowe przesyłanie dźwięku Bluetooth A2DP
Synchronizacja pobierania książki telefonicznej
Połączenia i odpowiedzi nawet podczas nawigacji
Elementy sterujące na kierownicy
Tuner radiowy FM-AM-RDS-EON z regulatorem czułości
Stacje mogą być przechowywane w FM 18 + 12 AM Pamięć
ostatniej pozycji
Elektroniczna ochrona przed wibracjami
1 wejście tylnej kamery (PAL / NTSC)
1 Tylny multimedialny port USB
1 gniazdo kart SD 8 GB maks. multimedia
1 gniazdo kart Micro SD do nawigacji
4 + 1 wyjścia audio ze
wzmacniaczem 4 wyjścia audio ze wzmacniaczem 45 W MAX 4
2 wyjścia wideo
2 wejścia audio
1 wejście wideo
Mikrofon zewnętrzny
Zdalne sterowanie ze wszystkimi funkcjami
Włączanie i wyłączanie jako standardowe radio samochodowe

Odzyskiwanie dysków wirtualnych Blue & Me
Odzyskiwanie funkcji komputera pokładowego

Adam na Ali.... jest kilka typów radyjek z panelami. A te panele to już wytwór wyobraźni producentów. Te radia nie mają tego górnego parapetu jak nasze. W Polsce spotkałem wykorzystanie pięciu przycisków wspomaganie, centralny zamek, start&stop, ASR, wolny i przycisk otwierania tylnej klapy.

Fajnie wiedzieć . Gorzej że już nie produkują, a jedyny sklep który znalazłem i niby ma jeszcze na stanie, woła sobie 600€ za to radio




Nie ma za co . Ważne że już wiadomo że to razem z nieprodukowanym już radiem i przynajmniej już mi się po nocach nie będzie śniło




Czyli panel 735512241

Następnym razem jak podjadę do ASO to jeszcze dopytam o panel z twinair-a bez jednej zaślepki, tylko z ikonką o wyłączonej poduszce pasażera. Przycisków byłoby 5 ale chociaż bez zaślepek

A znasz numer tego panela bo ten co napisałes to jest od innego

Proponuję wlutować diody do podświetlenia i masz cały panel podświetlony.

Tego ze zdjęcia jeszcze nie mam, będę miał jak skoczę do ASO (co może,ale nie musi nastąpić w tym roku), bo KeyEper-y w internecie nie znajdują numeru VIN z auta z tym panelem

Oryginalnych paneli z wszystkimi 6cioma guzikami nie ma.
Punto oznaczone jako model "Punto 2012" dostało na tym panelu zamiast ostatniego martwego przycisku wskaźnik zapiętych pasów pasażera.
Więc wystarczy szukać panelu z najnowszych modeli po 2012roku.

I marzenia prysnęły



No właśnie chyba nie do końca bo mam punto z 2014 roku i mam 6 przycisków. A na ostatnim pojawił się chyba wskaźnik wyłączonej poduszki, a nie jak napisałeś zapiętego pasa

Przepraszam, tak, miałem na myśli poduszkę.
Po 2012 właśnie było parę innych zmian kosmetycznych, np. złącza AUX/USB montowali z Alfy Romeo Mito zamiast tych wcześniejszych z logo Microsoft B&M.
Kminiłem te zmiany kiedyś oglądając ogłoszenia otomoto/allegro.
Poprzeglądaj, może coś jednak się trafi.

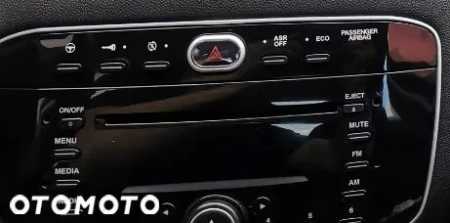

Byłem w ASO (Trochę zeszło ) i mam numer panelu 5 przycisków z twin-aira. Panel 5 przycisków (Wspomaganie, centralny, start stop, asr, eco, kontrolka poduszki powietrznej) Ma numer 735598490 . Problem że na allegro ani jednej sztuki, nawet po wpisaniu w google nic nie pokazuje . Nowy kosztuje 618zł i dostępny jest tylko z ramką. Więc nie pozostanie chyba nic innego jak kupić nowy, ale ta cena

[ Dodano: 16 Paź 2021, 13:38 ]

Kupiłem ten panel



[Tu był stary Pinout Panelu ]



[ Dodano: 15 Sty 2022, 11:11 ]

Wrzucam bardziej szczegółowy pinout panelu (Pewne dane, choć dotyczą na 100% tylko panelu 735598490 , dla innych paneli, elementy wspólne jak wspomaganie S&S, ASR,itd. są na 99,999% tak samo, w zasadzie to nie wiem tylko jak wygląda sytuacja z przyciskiem otwarcia klapy bagażnika ):

Pin 1 Brak
Pin 2 Brak
Pin 3 Plus Dioda ECO (Masa z Pinu 5)
Pin 4 Przycisk ECO (Masa z pinu 5)
Pin 5 Masa oświetlenie panelu(Jest to też wspólna masa dla przycisków zwierających do masy oraz prawie wszystkich LED-ów)
Pin 6 Masa Dioda ASR (Plus z pinu 14)
Pin 7 Przycisk od świateł awaryjnych (Masa z pinu 5)
Pin 8 Plus Dioda Centralnego Zamka (Masa z pinu 5)
Pin 9 Brak ( W GP przycisk otwarcia bagażnika)
Pin10 Plus Diody Poduszki (Masa z pinu 5) [W przypadku PE obstawiam otwarcie klapy bagażnika]
Pin11 Przycisk Start & Stop (Masa z pinu 5)
Pin12 Plus Dioda Start & Stop (Masa z pinu 5)
Pin13 Brak
Pin14 Plus/Oświetlenie Panelu
Pin15 ASR Przycisk (Zwiera do plusa pinu 14)
Pin16 Brak ( W GP dioda od przycisku awaryjnych)
Pin17 Przycisk Centralnego zamka (Masa z pinu 5)
Pin18 Przycisk Wspomagania (Masa z pinu 5)

Podsumowując, przyciski zwierają do masy, diody włączają się po doprowadzeniu plusa. Wyjątkiem jest ASR który zwiera do plusa a dioda włącza się po doprowadzeniu masy.

[ Dodano: 12 Lut 2022, 18:21 ]

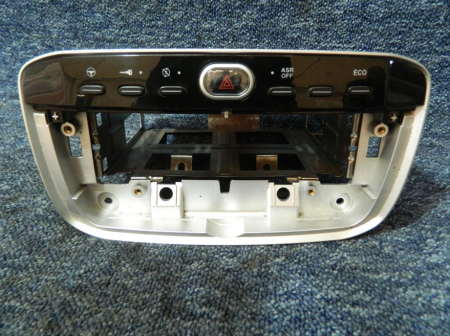

Przeglądając internety w poszukiwaniu "rarytasów", natrafiłem na dość nietypowy panel, bo przycisk eco jest w miejscu otwierania klapy/diody poduszki, oraz nie ma diody informującej o włączeniu trybu eco. Panel ma numer 735506943 i wygląda tak:




Umieszczam w ramach ciekawostki

[ Dodano: 17 Maj 2022, 19:18 ]

Znalazłem zdjęcie auta z automatem i panelem 735506943, co by oznaczało że Eco jest nie od trybu Eco silnika (twinair) tylko od trybu Eco skrzyni "automatycznej" (selespeed-a). Dlatego nie ma diody

[ Dodano: 29 Lip 2022, 09:16 ]

Ciekawym tropem w poszukiwaniu panelu bez zaślepiek ( i z 6 przyciskami zamiast 5 jak 735598490) jest 735501365. Z opisu i kodów wyposażenia podobny do 735501374 (city, centralny zamek, start/stop, ASR, zaślepka, przycisk eco), ale dotyczy skrzyni selespeed, podobnie jak 735506943 ale ma inny numer, więc nie wykluczone że na ostatnim miejscu jest otwieranie bagażnika .

Więc jeśli moja teoria byłaby prawdziwa, to istnieje panel w konfiguracji (City, Centralny, Start/stop, ASR, Eco, otwieranie bagażnika), bez diody obok przycisku Eco, bo dotyczy selespeed-a. Niestety nie znalazłem zdjęć 735501365 w internecie
