Witam serdecznie! Dołączyłem właśnie do grona użytkowników Fiata grande punto z czego się cieszę ale niestety po zakupie auta (sprowadzony z zagranicy) zobaczyłem że kilku rzeczy mi brakuje przy nim he he. Proszę serdecznie o pomoc poniewaz sam sobie nie moge poradzic a mianowicie chodzi o to ze mam w aucie oryginalne radio na plyty i ktos odcial kostke od radia i zostala mi tylko instalacja elektryczna w samochodzie. kupilem niezbedne kostki ale nie wiem co gdzie teraz podlaczyc bo kolory kabli sa inne niz w instalacji samochodu. Wiadomo ze z plusem i minusem sobie poradze ale z reszta nie bardzo i do tego jeszcze mam sterowanie w kierownicy. Bardzo proszę o pomoc. Pozdrawiam. Mariusz

Witam,
jest to kostk iso 8 pinowa. Podam Ci kolory kabli na poszczególne piny.
1 różowo czarny can b
2 wolny
3 różowo biały can a
4 biało czerwony + z aku
5 szary
6 niebieski
7 niebieski
8 czrny masa
po podłączeniu jeśli radio jest z tego samochodu powinno rozpoznać go i poprosi o wprowadzenie kodu. Po poprawnym wprowadzeniu kodu zostanie uruchomione. Jeśli nie jest z tego samochodu wyświetli cancheck. Oczywiście pod warunkiem że radio jest sprawne. Sterowanie w kierownicy "chodzi" po linii can samochodu i nie musisz nic podłączać.

[ Dodano: 25 Lis 2008 19:18 ]
Są tam jeszcze kable od podłączenia głośników. Też jest ich osiem. Są to inne kolory których nie pamiętam. Kostka jest połączona jakby w dwie kostki. Dolna jest od sterowanie, a górna to właśnie głosniki. Jest tam też 8 pinów. Po bokach ma zatrzaski tak że nie można wcisnąć jej do radia w innej pozycji.

Nie wiem za bardzo o co chodzi z can a i can b. mam kostke i kolory roznia sie z kostki i z instalacji auta. Jesli ktos jest w stanie mi pomoc to bardzo prosze o pomoc bo jezdze bez muzyki juz 3 dzien i zaczynam sie wkurzac he he

Witam, sieć can jest wewnętrzną magistralą systemową umożliwiającą wzajemną komunikację pomiędzy urządzeniami podłączonymi do tej magistrali. Radio w grande punto jest podłączone właśnie do magistali can i odbiera od niej różne sygnały. Radio wtedy "wie" czy jest włączona stacyjka, czy samochód jest w ruchu itp., aby się odpowiednio "zachowywać".

[ Dodano: 27 Lis 2008 00:35 ]

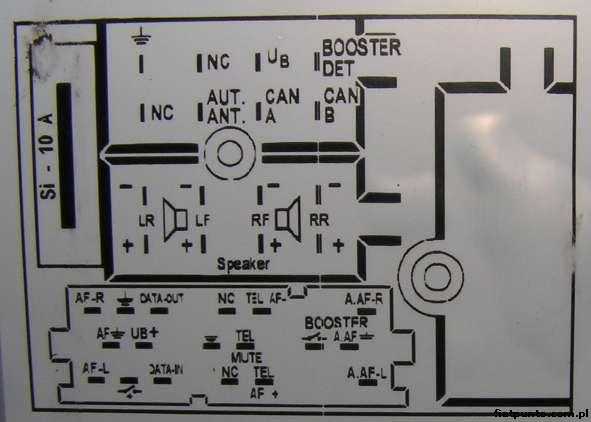

Chyba, że nie posiadasz oryginalnego radia. Kostka w radiu od tyłu wygląda tak

[ Dodano: 27 Lis 2008 00:37 ]
http://fiatpunto.com.pl/img,IMG_492dcf699156b3367.jpg

[ Dodano: 27 Lis 2008 00:46 ]
To znajduje się w tyle radia i w tę "kostkę" wciska się kostkę od instalacji w samochodzie. Jesli radio które posiadasz nie jest oryginalne to łączy się je inaczej. Oryginalne radia to blaupunkty lub grundigi oznaczone symbolem 199 cd.

Ok, to rozumiem ale kupilem kostke iso u nas w todaxie na okrzei i teraz nie wiem ktory kabel z ktorym polaczyc bo z instalacji samochodu sa inne kolory. Wiadomo ze plus i minus to nie problem ale inne np. wlasnie te can a i can b do ktorych kabli podlaczyc w kostce iso ??

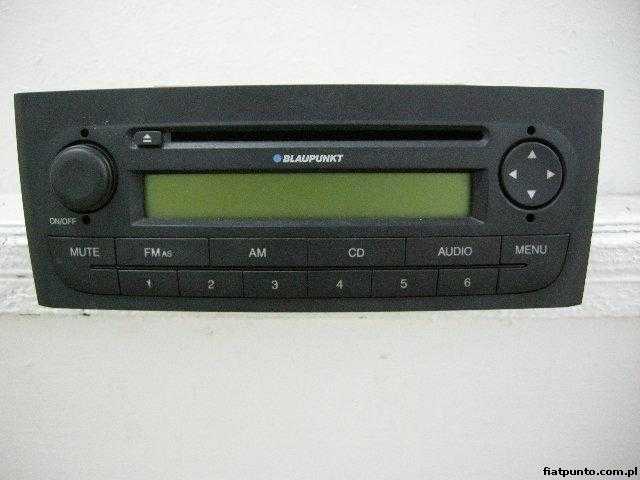

Oryginalne radio wygląda tak http://fiatpunto.com.pl/img,IMG_492dd2f7c45789149.jpg

i wlasnie w tym problem ze nie mialem kostki tylko same kable. Kupilem kostke i musze polaczyc odpowiednio kable i wpiac sie w radio he he Co za debil odcial kostke to nie wiem

[ Dodano: 26 Lis 2008 23:54 ]
dokladne takie mam tylko bez napisu blaupunkt. A nie mnasz zdjecia od tylu z podlaczonymi kablami to by byl klucz do sukcesu chyba

Na zdjęciu kostki jest zaznaczone na których pinach jest can. jest to pin 1 i 3 kostki.

takie mam radyko dokladnie tylko od tylu zebym mial zdjecie z podlaczona kostka

[ Dodano: 27 Lis 2008 00:02 ]
ok jutro popatrze a szary i niebieski od czego sa ?? i czy te nizej kostki to jest ktoras od wzmacniacza ??

[ Dodano: 27 Lis 2008 00:04 ]
w sumie dwa niebieskie napisales ale chyba sie pomyliles czy nie ?? nizej sa trzy male kostki i jest ktoras od wzmacniacza ??

Radio jest tak podłączone jak napisałem. Musisz z odcietej wiązki przewodów wydobyć kolory kabli opisane wyżej i podłączyć w odpowiednie piny. Sa to standardowe instalacje i nie ma innych przewodów. Każdy samochód posiada to samo. Kostka musi być podwójna czyli góra kostki to głośniki, a dół to podłączenie do instalacji samochodu. Radio ma podłączany tylko jeden plus na 4 pinie, więc nie wyłącza się stacyjką. Od tego jest elektronika radia i sieć can.

ok, dzieki jutro bede cwiczyl a co z reszta kabli ?? tzn szary i niebieski i czy jest tu wyjscie na wzmacniacz jedna z tych trzech kostek to bedzie wzmacniacz bo widze ze jest na tel i chyba na zmieniarke a jest na wzmacnaicz ta 3 ???

Szary jest od wyciszenia radia przy zastosowaniu zestawu głosnomówiącego. Zestaw tym kablem podaje sygnał i wtedy radio wycisza się, niebieski jest od zasilania wzmacniacza anteny. Kostki które piszesz poniżej służą do podłączenia wzmacniacza wyjścia aux, zestawu głosnomówiącego, wyjścia danych na wyświetlacz wielofunkcyjny.

Ok, jak wstane to sie biore za podlaczenie, dzieki bardzo

[ Dodano: 27 Lis 2008 20:45 ]
Radyjko gra nawet kodu nie wołało he he Dzieki za pomoc YACEK !!!! Mam tylko jeszcze pytanko he he gdzie podłaczyć wzmacniacz ?? Bo to wyjscie aux to chyba do innych urzadzen i chyba wzmacniacz bedzie musial isc przez glosniki. Dobrze mysle ???? pozdro

Witam!
Kiedyś pisalem do blaupunkta i do fiata i stwierdzili ze to radio nie posiada LINEOUT, sam tez sprawdzalem i line out faktycznie brak. W dolnej kostce jedyny pin( booster det ) po lewej to zalaczanie wzmacniacza - dziala ok, po wlaczeniu radia wzmacniacz zalacza sie. I teraz żeby działał wzmacniacz trzeba kupić taki który nie posiada sterowania line out czyli "czincze" tylko sterowanie po kablach głosnikowych. Są takie napewno. Możesz zapytać w Wiślaninie na 1 piętrze w stoisku chyba 2Ncar. Oryginalny kabelek Blaupunkt Line Out ktory idealnie pasuje do tego radyjka jest tak naprawde AUX-IN (2x klawisz CD = AUX) do tego można podlaczyc MP3 player i to dziala ok.

OK, dzięki. Ja wymysłiłem sobie, że jak się nie da a widze że się nie da normalnie to puszczę wzmacniacz przez kable głośnikowe a sygnał na wzmacniacz pójdzie z kabelka od kluczyka w stacyjce tak chyba bedzie dobrze i wzmacniacz bedzie sie załaczał.

Możesz tak zrobić ale wtedy nawet jak nie będziesz słuchał radia wzmacniacz będzie zasilany ( niepotrzebnie ). Podłączając pod radio włączy się tylko w momencie włączenia radia, a gdy radio wyłączysz to wzmacniacz się wyłączy. I tak powinno być. Poza tym podłączając cokolwiek dodatkowego pod stacyjkę dołączasz się pod sieć can samochodu ponieważ stacyjka jest wpięta w magistralę can. Może się zdarzyć ale nie musi że po takim podłączeniu komputer samochodu zapisze w swojej pamięci błąd ponieważ będzie miał dołączone coś dodatkowego co nie jest zapisane w jego pamięci i nię będzie wiedział co z tym zrobić. Jak to się mówi "wywali błąd" i na skasowanie trzeba będzie jechać na płatny egzaminer. Instalacje samochodowe obecnie są oparte na sieciach którymi steruje komputer tzw body comp i nie można tak sobie w nie ingerować jak np fiat 126p.

No masz racje i chyba ten pomysł mi nie wypali choc wzmacniacz moze chodzic u mnie non stop bo zawsze mam właczone radio, ale rzeczywiscie lepiej bedzie jak nie bede majsterkowal zeby błedów nie było zadnych.

Cieszę się że pomogłem i miłego słuchania muzyki

Bardzo pomogłeś !! dzieki bardzo a w przyszłym tygodniu dam znac jak wszystko zagra bo narazie gra jeden tylny głosnik bo reszte powyciagali debile jekies. Pozdro

Sam się przekanałeś jak to jest z samochodami sprowadzonymi z zagranicy. Nigdy nic nie wiadomo, ale zawsze jest forum
