Dziś w skrócie zaprezentuje jak wykonałem zabudowe CA bagażnika w moim kropku
Dodam tylko, że w bagażniku znajduje się jeszcze butla LPG i koło zapasowe pełnowymiarowe

Potrzebowałem do tego:
- żywica,
- kit żywiczny,
- szpachlówka,
- płyty (najlepiej MDF),
- stare prześcieradło lub specjalna mata,
- wkręty,
- taker,
- klej do drzewa,
- sylikon,
- gąbka wygłuszająca,
- materiał obiciowy,
- papier ścierny,
- narzędzia typu pilarka, wyrzynarka, wiertarka, szlifierka kontowa.
- aha metr też by się przydał

Naturalnie przyda się też sprzęt który tam zagra

Oraz z 5dni czasu bo robiłem to popołudniami po pracy

Zdjęcia średniej jakości bo wszystko robione tel...

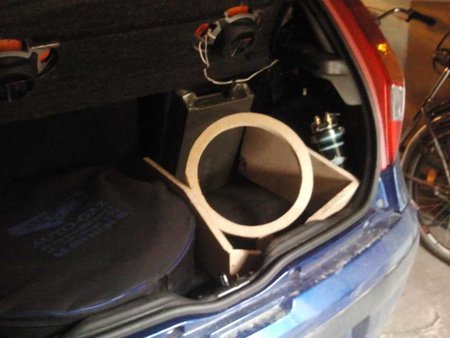

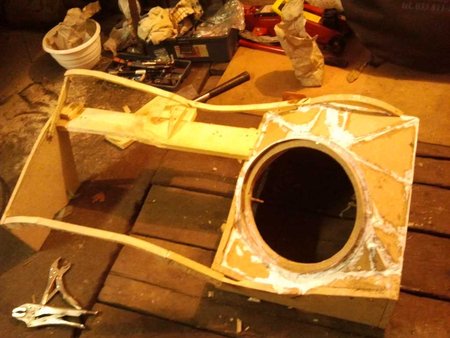

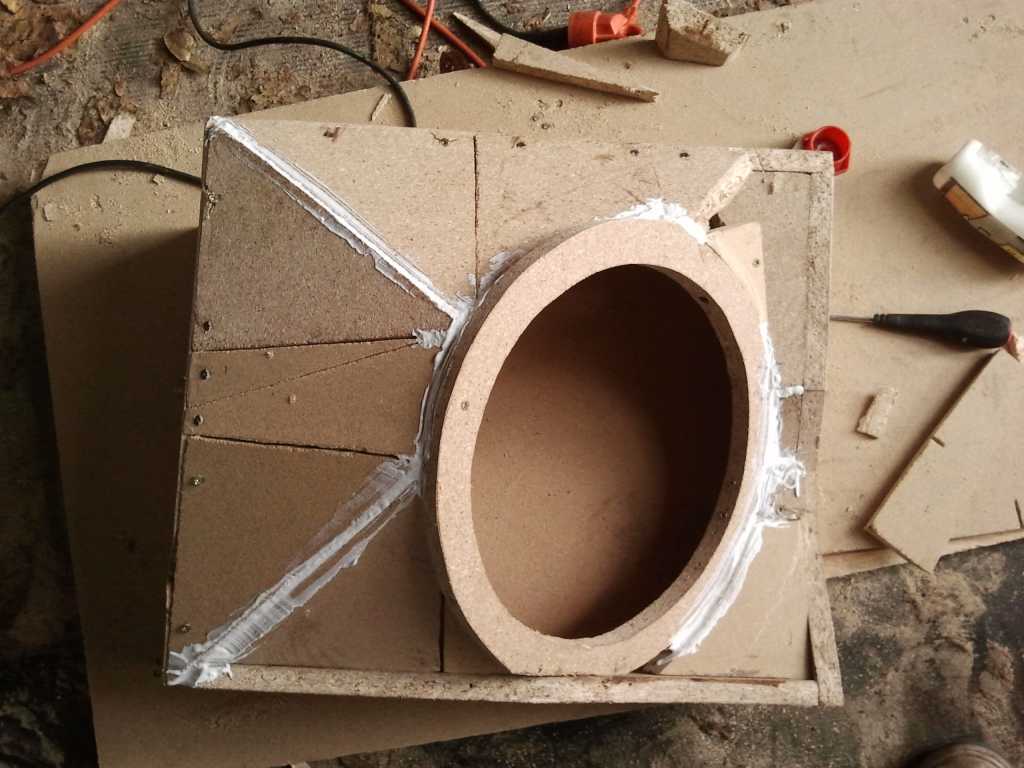

Wpierw tworzymy skrzynie pod głośnik czyli przymiarki w bagażniku:
- wyciąłem krąg montażowy pod głośnik(z racji że mój głośnik ma dużą głębokość montażową i że mam głośniki w półce musiałem kombinować układ tego kręgu by po zamknięci bagażnika nic nie haczyło):





Wiem, że skrzynia nie wygląda profesjonalnie ale inaczej się nie da bo jest zbyt mało miejsca w bagażniku..

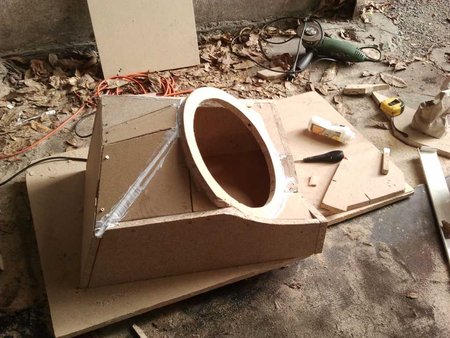

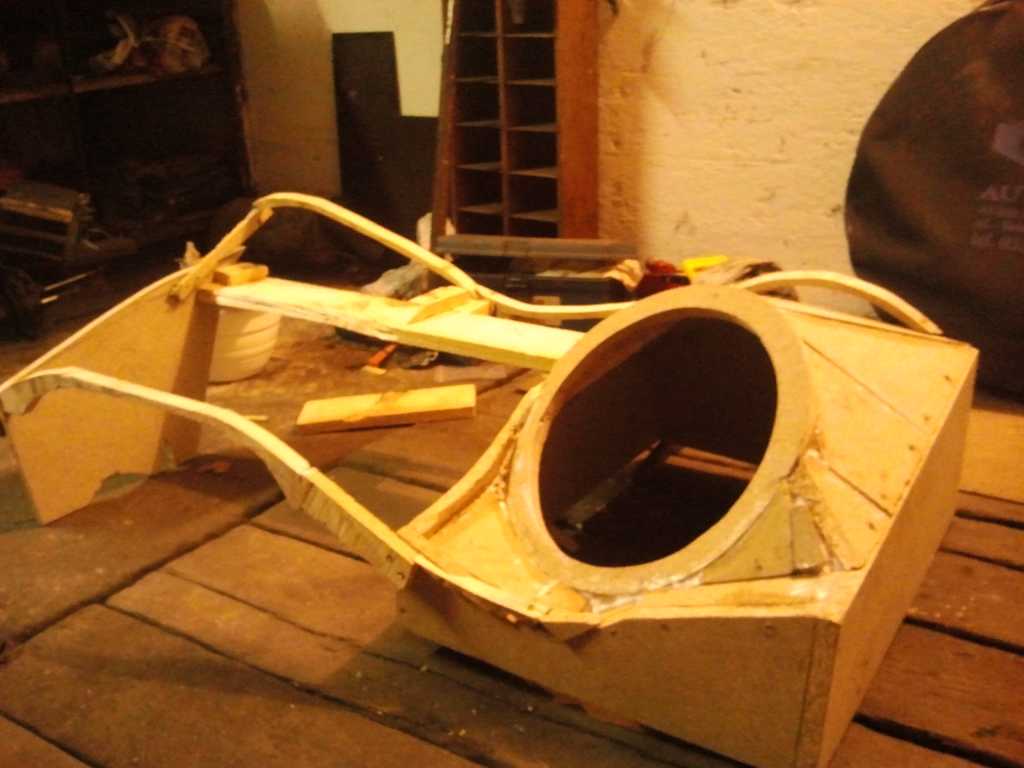

Następnie wykonujemy część pod którym będzie kolo zapasowe:
Uwaga!- ważne jest żeby dobrze dopasować część zabudowy z zamkniętym oparciem żeby ładnie wszystko dolegało:

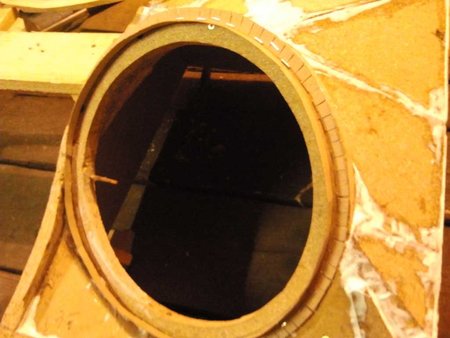

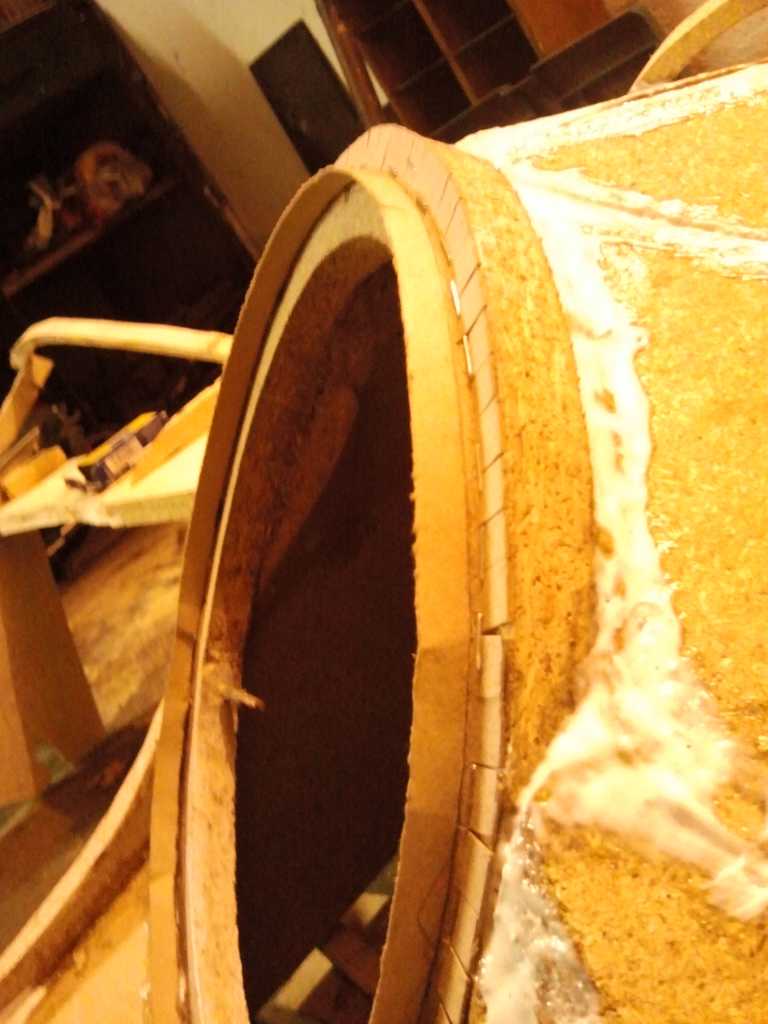

Kolejnym etapem było stworzenie rantu na kręgu w którym będzie chował się głośnik, u mnie wystarczyła gruba tektura, nożyczki i taker:




Tutaj widać jak ładnie kryje się głośnik:



Następnym krokiem jest dokładne uszczelnienie skrzyni oraz sklejenie jej by nigdzie nie uchodziło ciśnienie ze skrzyni...

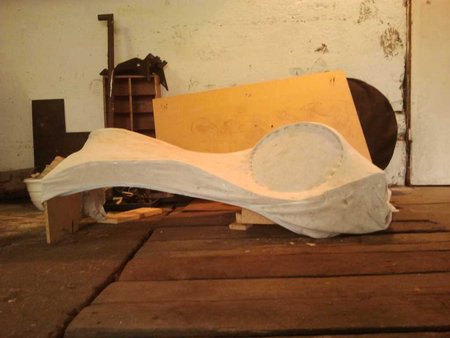

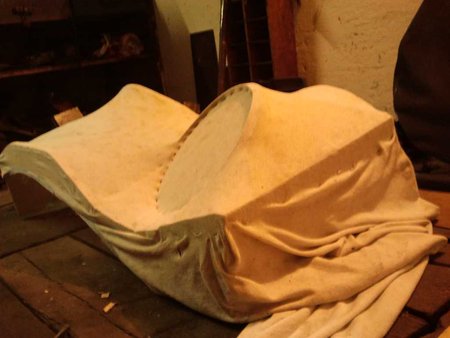

Na całość nakładamy materiał ( ja użyłem starego prześcieradła z frotki bo jest elastyczny i można go idealnie dopasować, naciągnąć) i postrzelać zszywkami :

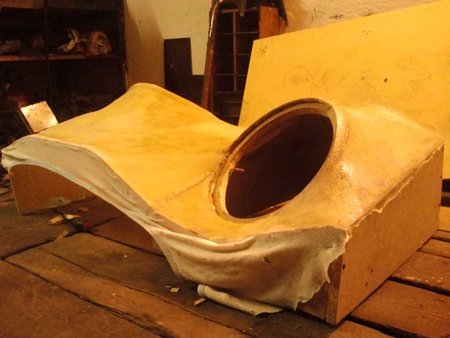

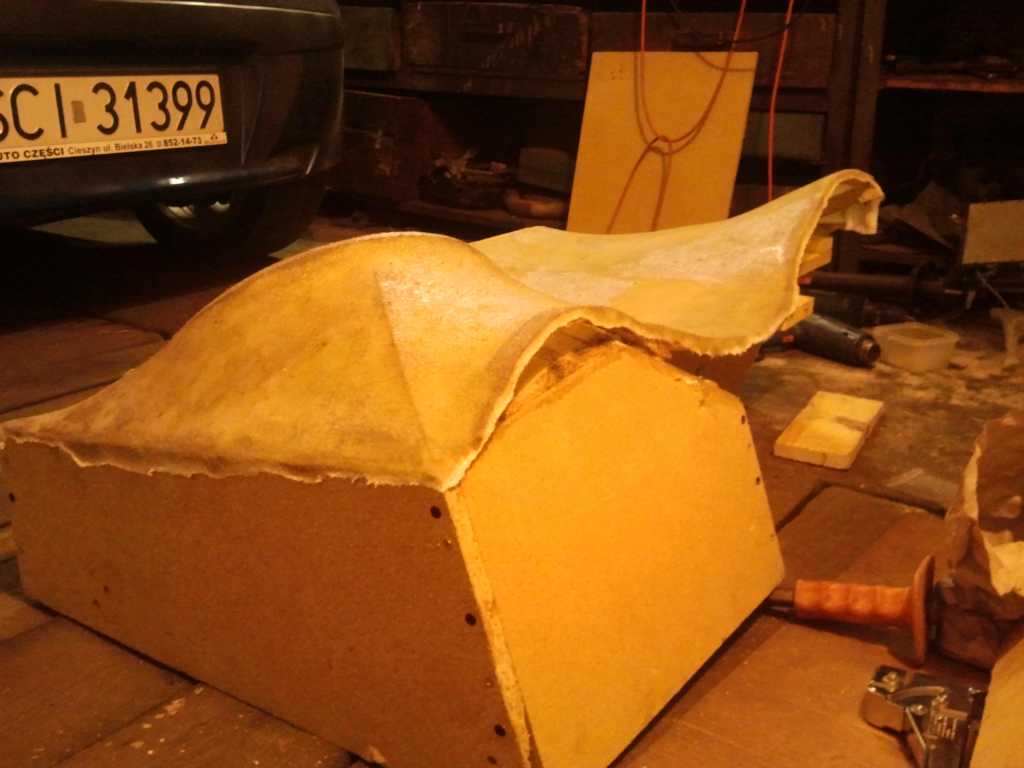

Jak już ładnie uformujemy materiał to mieszamy żywice z utwardzaczem i nasączamy cały materiał zabudowy i czekamy 20min aż ztwardzie, po tym odcinamy nadmiar materiału, zostawiamy tylko z przodu bo będzie nam jeszcze potrzebne

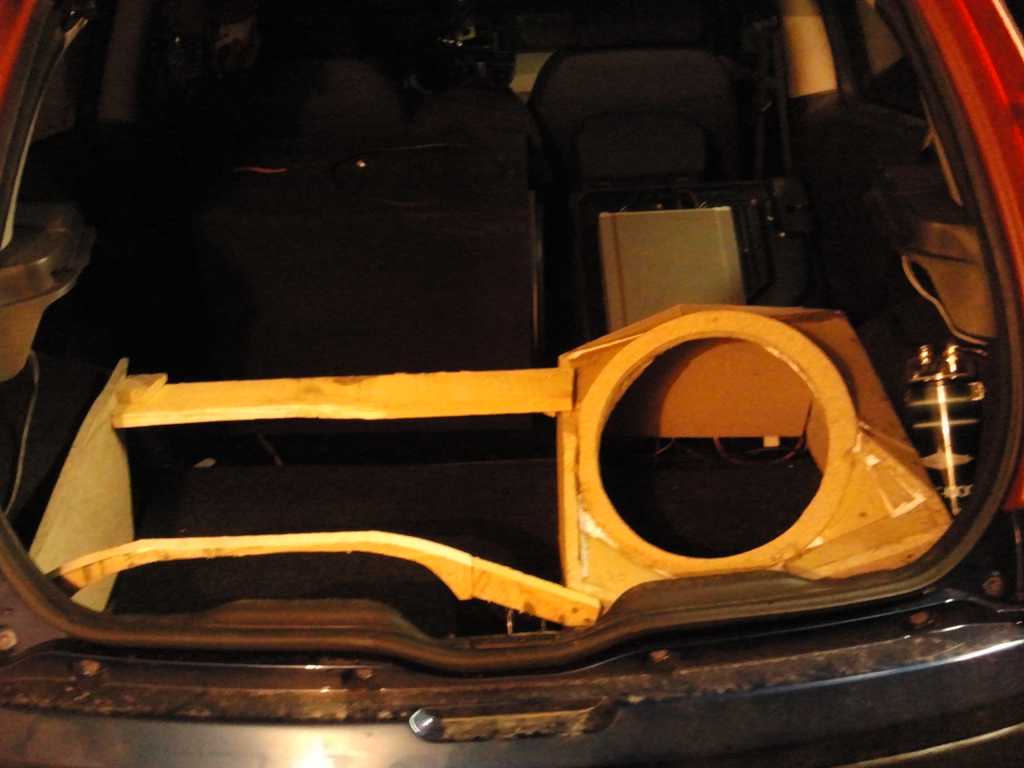

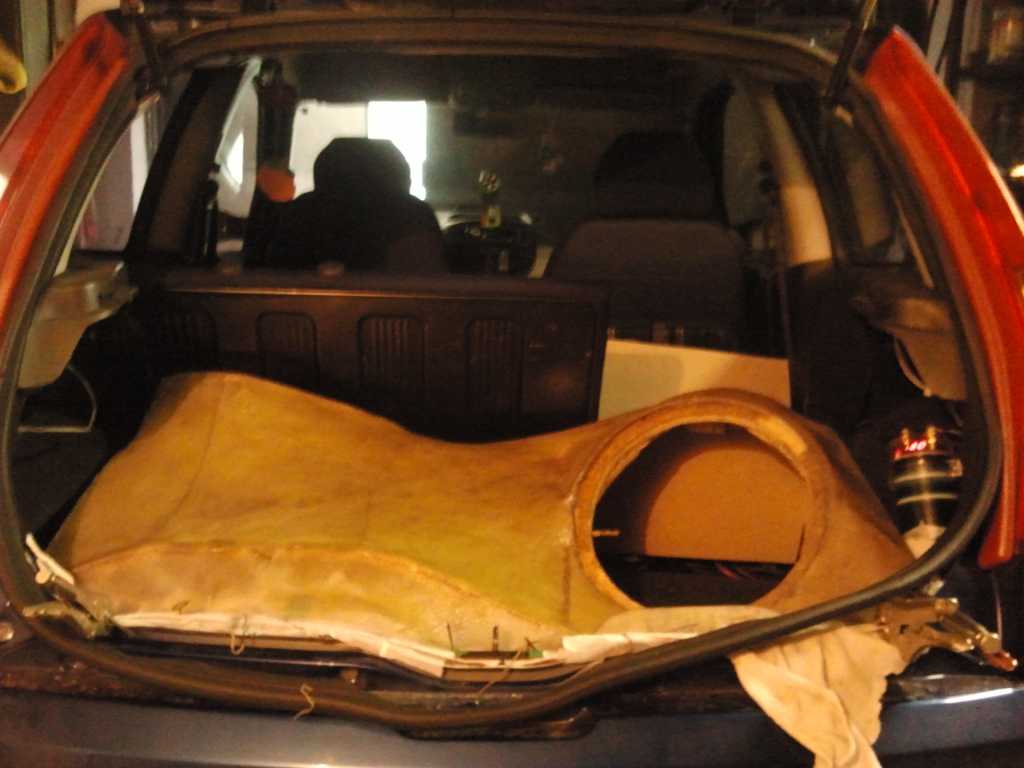

No i pierwsza przymiarka w aucie:

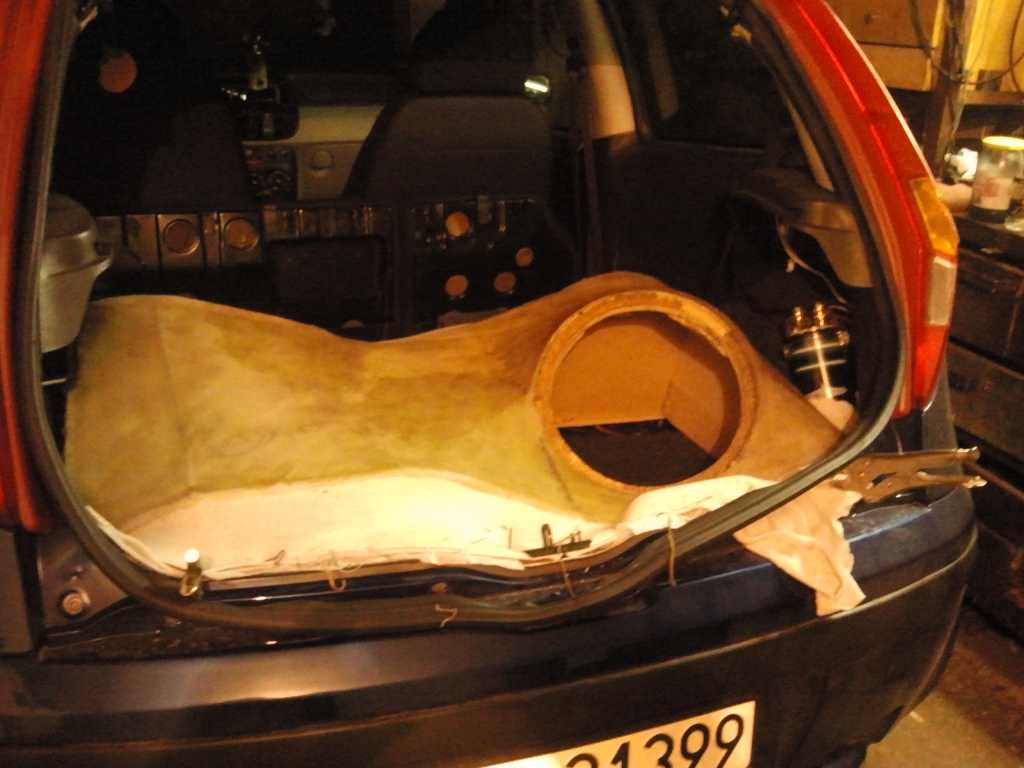

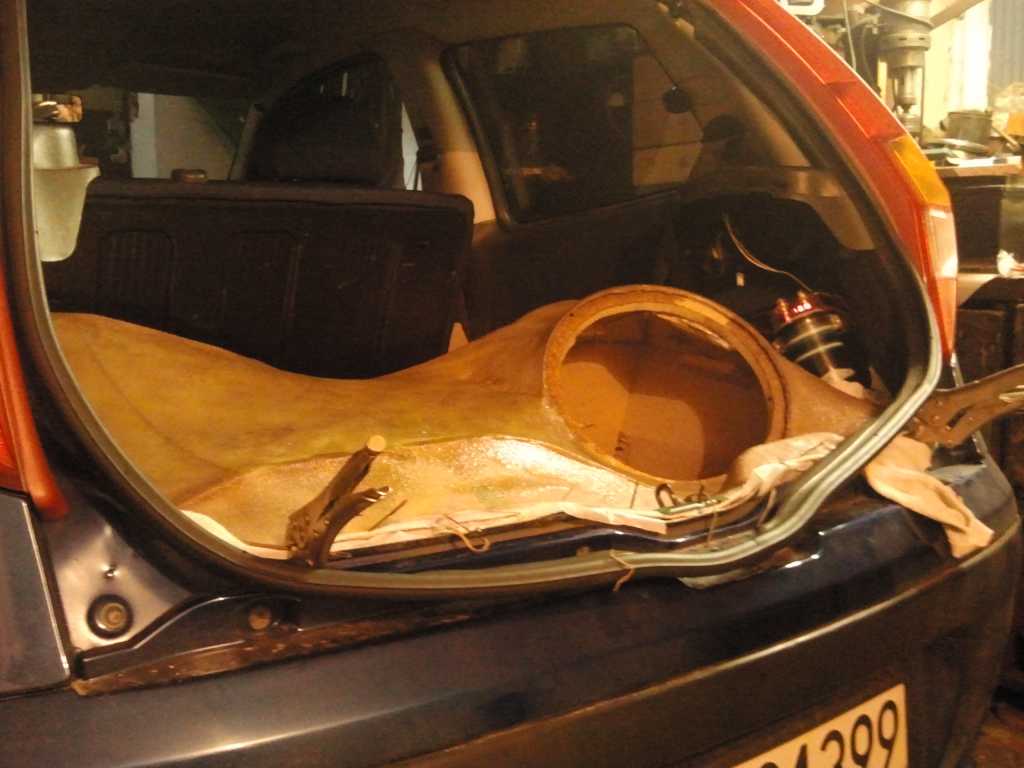

Odciągamy uszczelkę bagażnika, zaklejamy folią wykładzinę belki bagażnika, naciągamy materiał dopasowując do kształtu belki i zaczepiamy czymś i jak wcześniej nasączamy materiał żywicą i czekamy aż wyschnie:

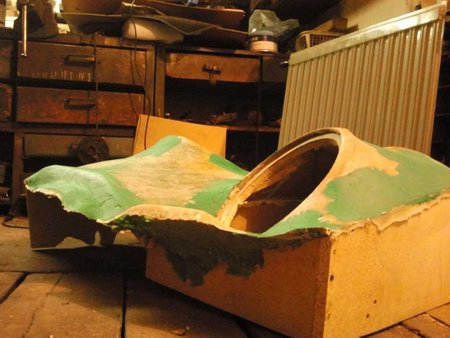

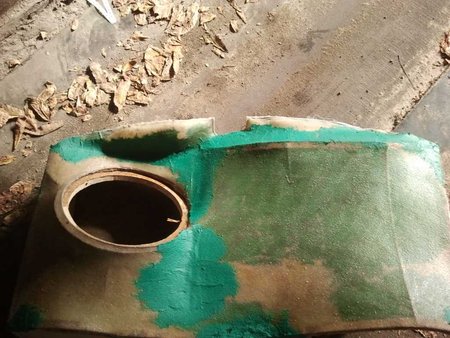

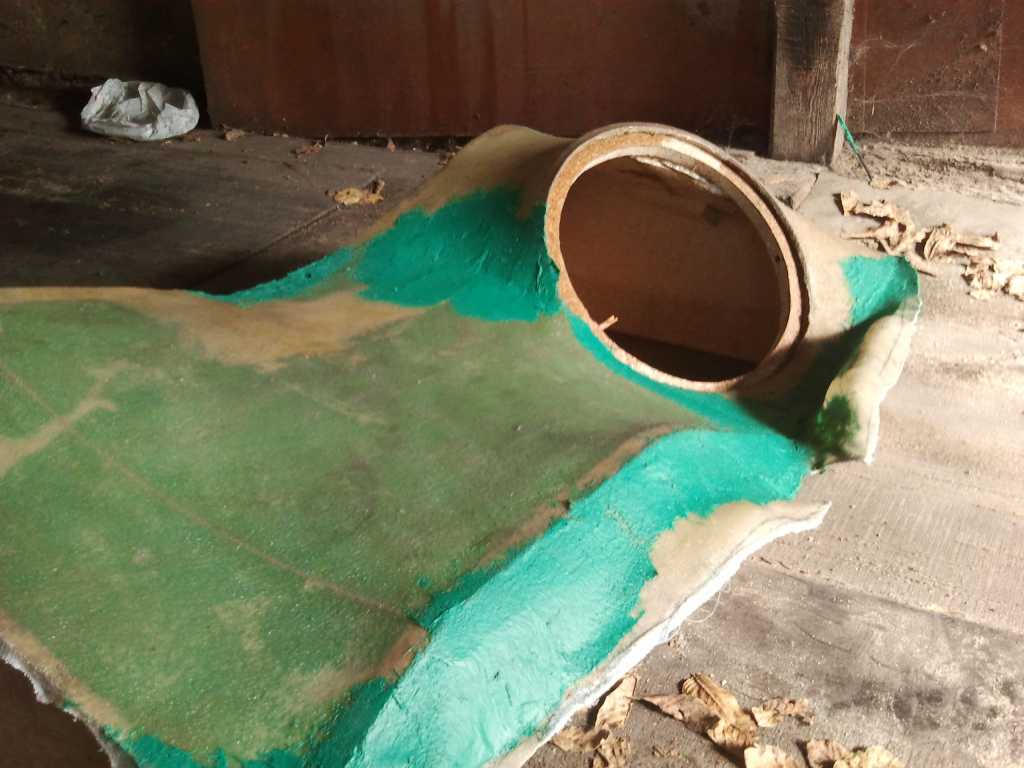

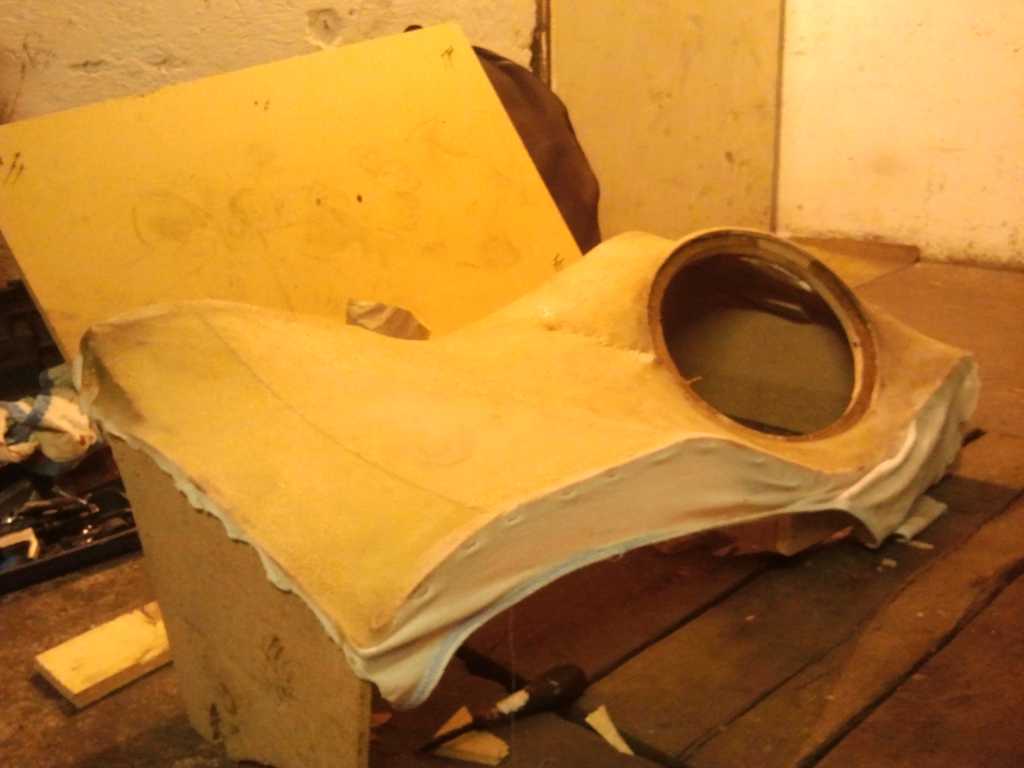

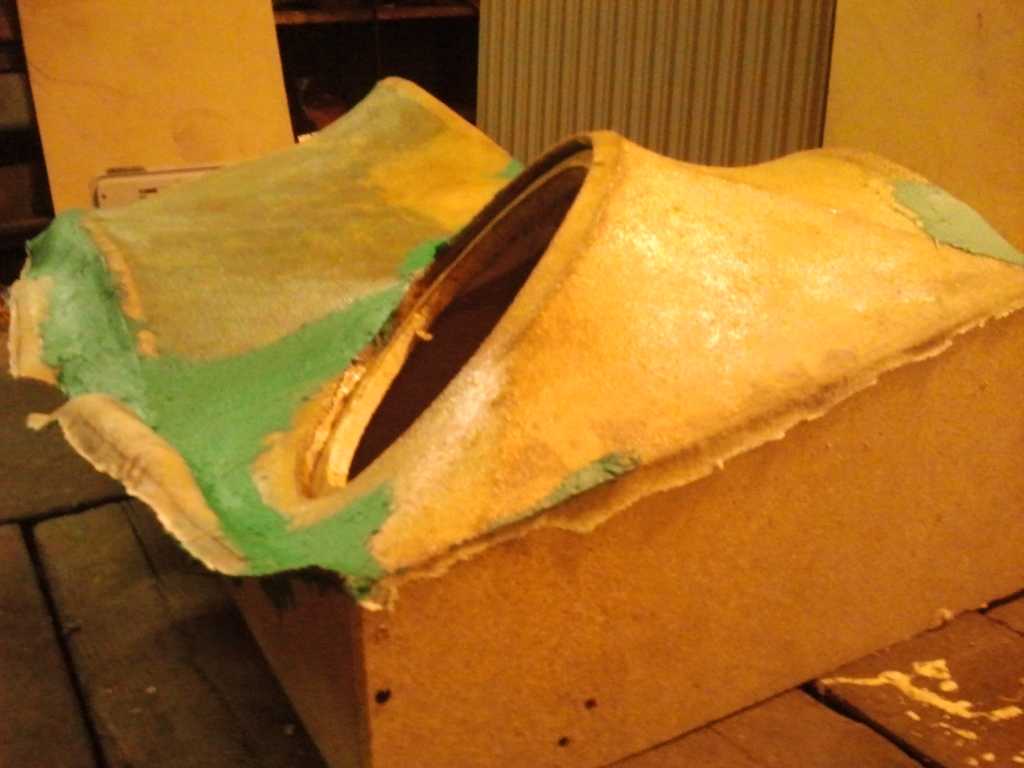

Po odcięciu reszty materiału wyjmujemy zabudowe z bagażnika i od spodu smarujemy cieka warstwę kitu żywicznego oraz od góry modelujemy zabudowe by miała zaokrąglone kształty. I szlifujemy, szlifujemy, szlifujemy bardzo pomaga szlifierka ale po pierwsze maseczka obowiązkowo a po drugie uważać żeby dziur nie zrobić bo zabudowa ma grubość ok 2mm mimo to jest twarda i sztywna:

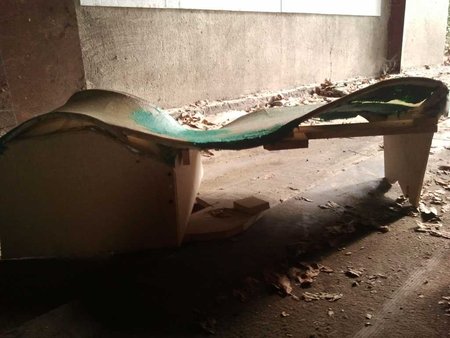

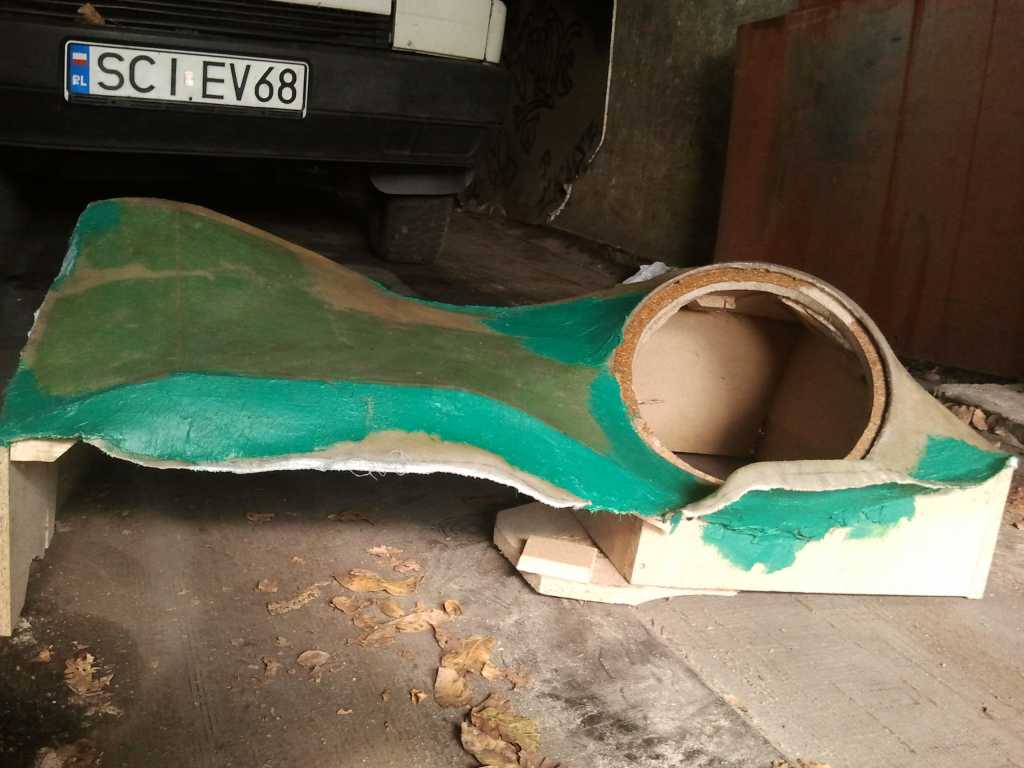

Z profilu widać jak zabudowa ładnie nabrała okrągłych kształtów:)

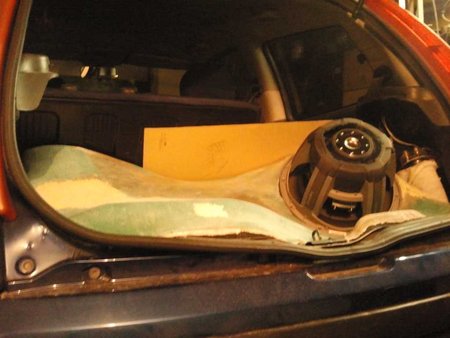

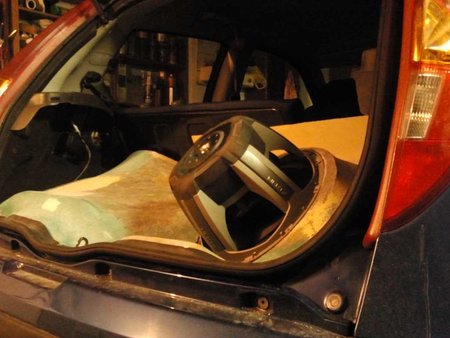

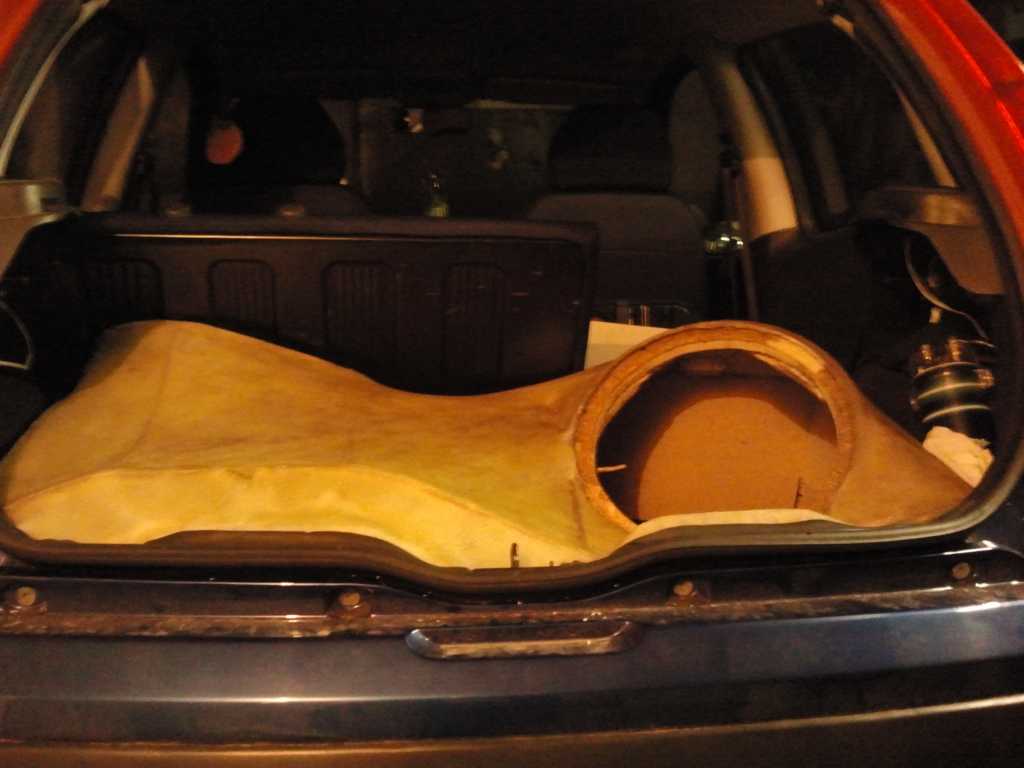

Przymiarka z głośnikiem:

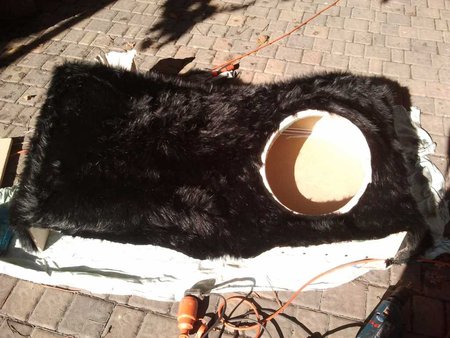

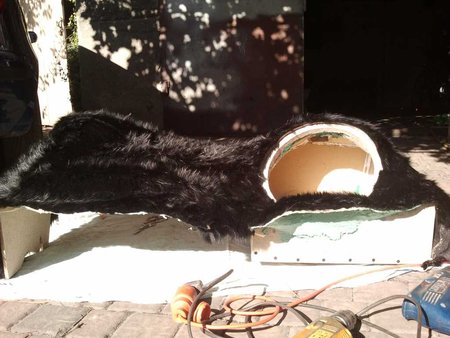

Na wierzchniej warstwie można całość zrobić szpachlówką pod lakierowanie zabudowy, ja tego nie robiłem ponieważ zdecydowałem się na oklejenie materiałem futerkowym. Nałożyłem klej na całość, potem materiał, w miejscach gdzie odstaje strzelamy takerem do czasu wyschnięcia kleju:




Materiał docinamy, jedynie po bokach zostawiamy po +-25cm, będą nimi obłożone nadkola tak że wszystko się ładnie zleje w bagażniku

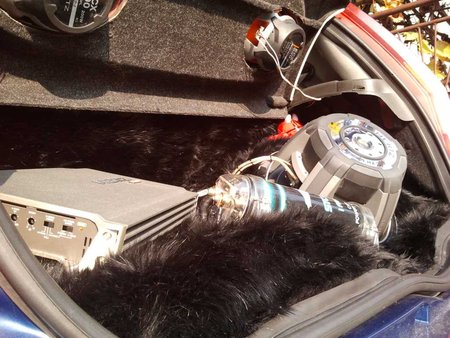

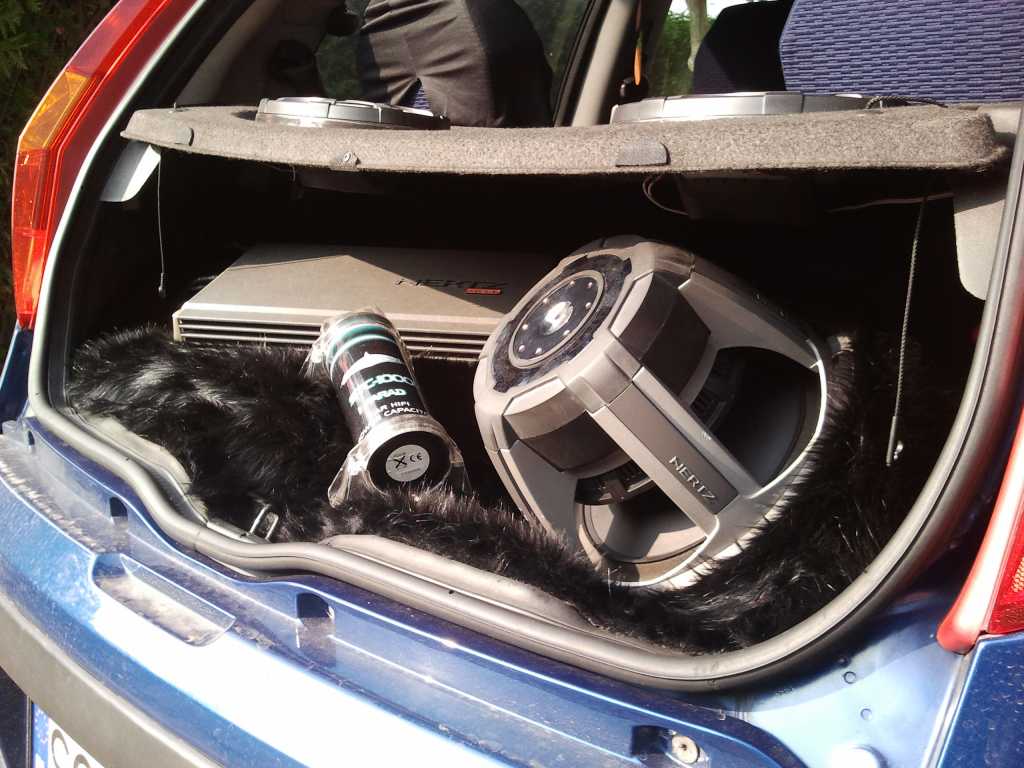

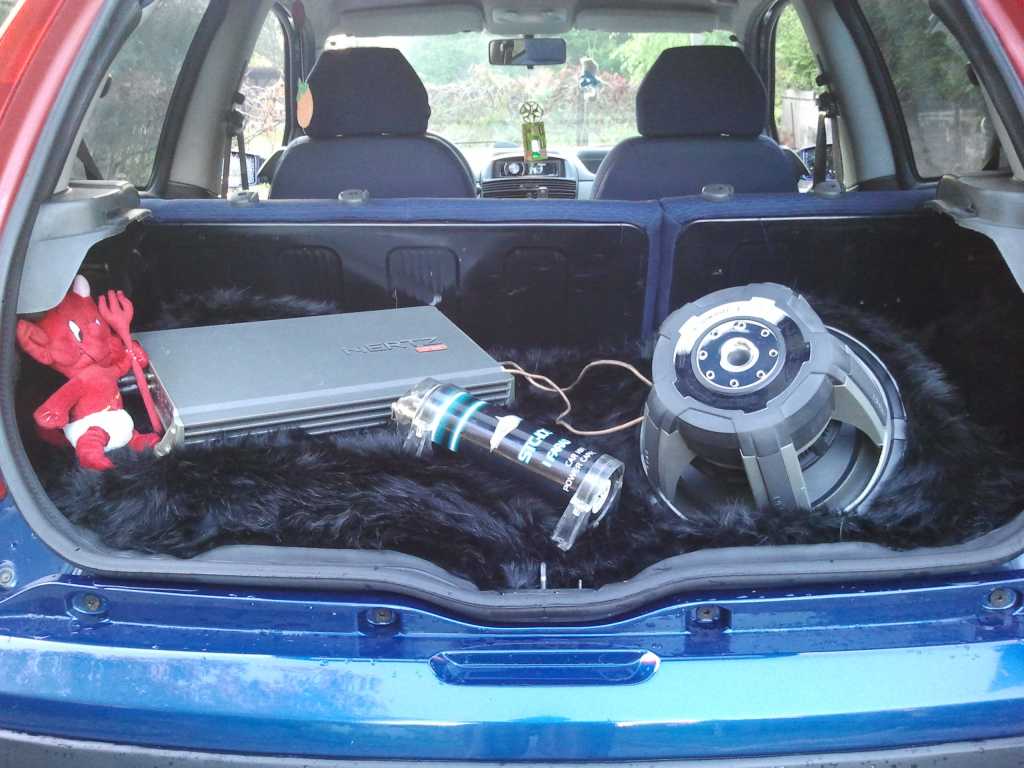

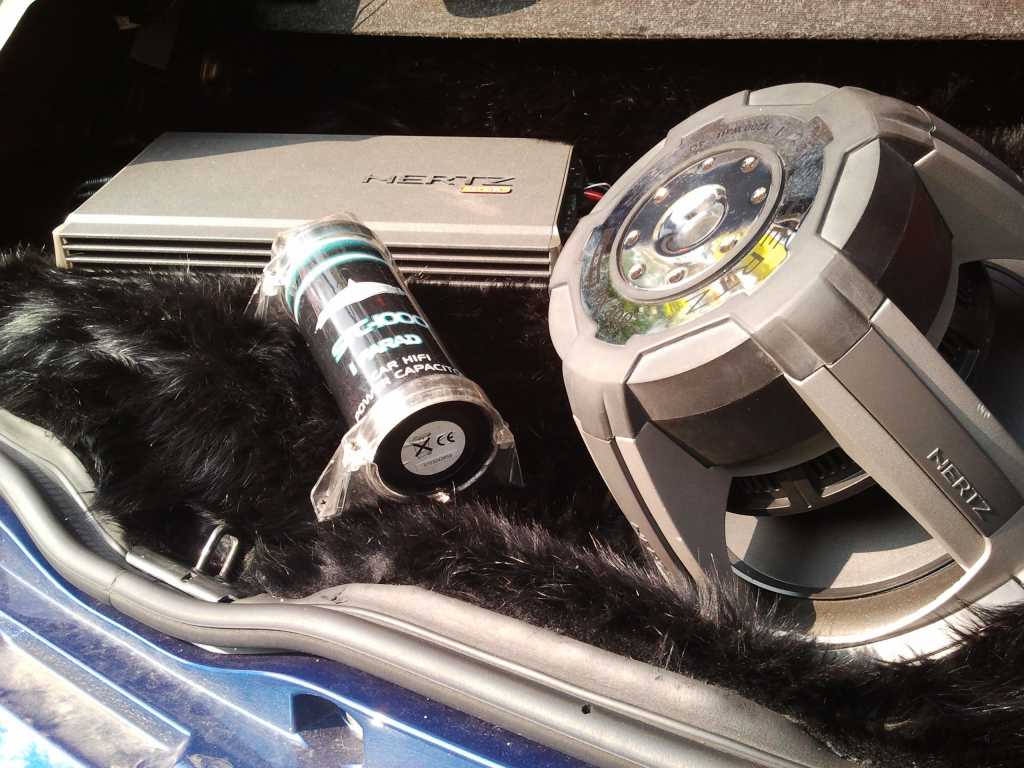

Następnie kładziemy oparcie, wkładamy zabudowe do bagażnika, zamykamy oparcie które dociska zabudowe dzięki czemu siedzi ona sztywno, wykładamy nadkola materiałem ewentualnie docinamy nadmiar, zakładamy uszczelkę oraz cały osprzęt w moim przypadku głośnik, wzmacniacz, kondensator. Podłączamy kabelki, a żeby było schludnie to wiercimy otwory na kable bezpośrednio w miejscach ich przykręcenia tz +/-/rem wzmaka, do kondensatora. Dzięki temu kable się nie walają a są pod spodem zabudowy:



Na oparcie założyłem ten sam materiał co na zabudowe wiec nie ma tej brzydkiej blachy:




Tutaj z kolei widać jak mało miejsca jest pod głośnikiem w półce dlatego takie ważne było odpowiednie ułożenie kręgu w skrzyni a i tak głośniki są podniesione na półce o jakieś 3cm:

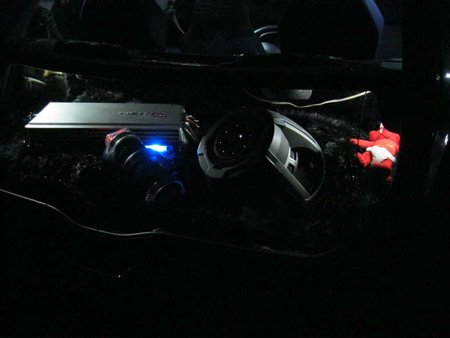

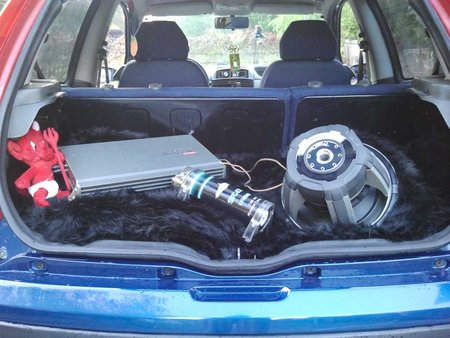

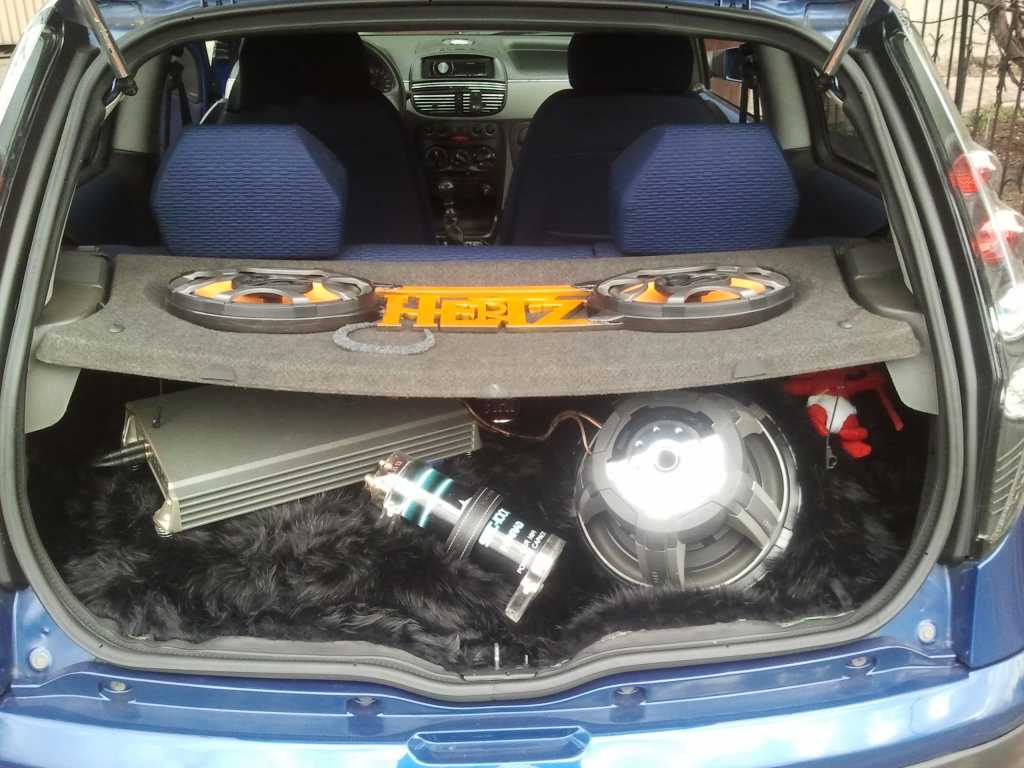

Na koniec zakładamy ładne podświetlenie i cieszymy się jak gra i wygląda



Główna zaletą jest szybkie wyciągniecie koła zapasowego w następujący sposób:
Otwieramy oparcie wewnątrz auta i wysuwamy koło które jest w pokrowcu i gotowe
U mnie mieści się tam jeszcze gaśnica, apteczka i inne nie duże drobiazgi

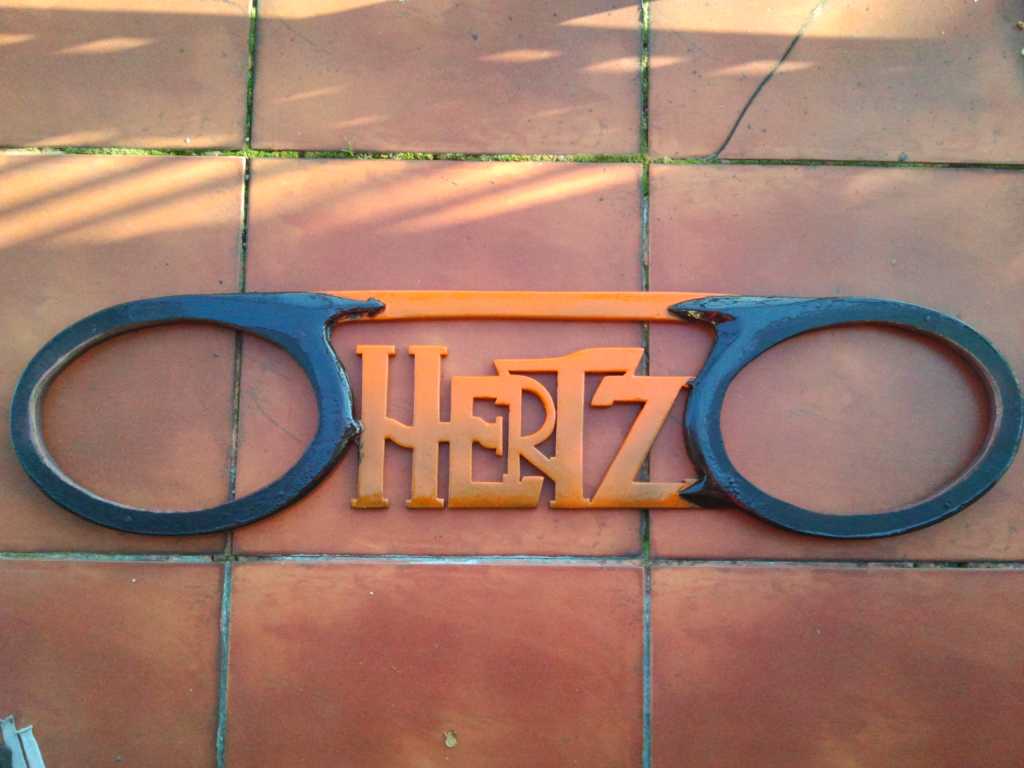

Tutaj jest zrobiona podkładka pod głosniki w półce, została ona zaprojektowana i wykonana przeze mnie ma ona jeszcze dodatkowe zadanie, mianowicie żeby półka się nie załamywała:

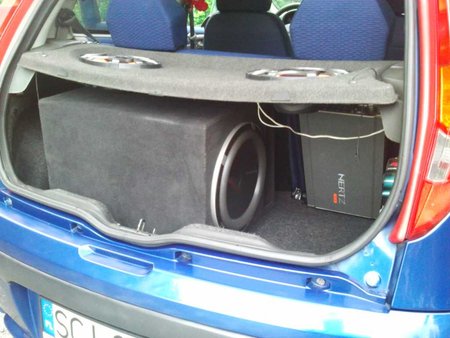

A tak było wcześniej. I tak nie było bagażnika nawet koła nie mogłem tam włożyc i musiało być za siedzeniem




Jak coś nie jasno opisałem to pytać i oceniać

fishbone20, powrzucaj zdjęcia na forumowy serwer, bo za pół roku one przepadną

Pierwsze chciałem tak zrobić ale bałem się, że tak nie wolno bo dużo jest tych zdjęć i czy za bardzo nie obciążyły serwera
I patrzyłem na inne posty gdzie tak mieli zrobione
troszkę dużo ich jest żeby to przerobić ale postaram się

Lepsze to niż wizyta kogoś za rok w tym temacie a tu zonk, brak zdjęć

Zdawałem sobie z tego sprawę ile mamczasu na zmianę zebym nie musiał zakładać niepotrzebnie nowego postu??:P

Wiesz co, nie powiem Ci, ale dzisiaj jak to zrobisz, to powinieneś zdążyć. Ewentualnie całość utwórz w nowym poście poniżej, to zastąpię je. Ale całość, żebym nie musiał pojedynczych zdjęć się doszukiwać i kopiować

Pozmieniałem i mam nadzieję, że wszystko jest oki

Krok po kroku ze zdjęciami, tera nie straszne mi babranie sięw żywicy Więc za jakisczas rusze z tematem kierunkowania i obrobienia wooferów w drzwiach

Akurat samą żywicą tutaj to byl pikuś i 20min roboty przygotowanie reszty kilka dni
Przy drzwiach na szczęście jest mniej kombinowania i mozna coś fajnego wykombinować:P

a konkretnie jaka to żywica? moze wreszcie bym ogarnął boczki z miejscem na głośniki bo z gt nigdzie nie ma;P

co do zabudowy:) podoba mi się. ale pewno czasochłonna nieźle:)

Hmm jaka... żebym ja to wiedział??:P Podjechałem do firmy która wykonuje baseny, zbiorniki i jakieś łódki czy coś i od nich odkupiłem
Ja zbytnio doświadczenia z żywicą nie mam jeśli chodzi o zabudowę to moja pierwsza zabawa tego typu
a zajęło mi to jakieś 5 popołudni do tygodnia, teraz mając już jakieś tam doświadczenie na pewno szybciej lub gdybym miał taką instrukcje jaka wykonałem to też by było łatwiej

W skali 10 na 10
Za wykonanie 10
Estetyka 10
Jakość dźwięku 1, wiać że nie masz pojęcia o akustyce i fali dźwiękowej. Całość tylko pierdzi i zagłusza samo siebie dzięki głośnikom w półce jeden zagłusza drugi niesymetryczna tuba to masakra, jak obliczyłeś pojemność skrzyni i jak stroiłeś bas?
Całość zawsze gra tak jak najsłabsze ogniwo. Ciśnienie akustyczne z basowego wbija Ci membrany głośników w półce.

I tutaj nie masz racji, fishbone ma o tym bardzo duże pojęcie i zajmuje się caraudio od lat, a ja mogę potwierdzić, że gra mu to najlepiej w okolicy i pewnie śmiało mógłby rywalizować z Tobą jeśli w ogóle masz jakikolwiek sprzęt. Zakładając, że masz, nie wiem co, ale jestem pewien, że rywalizować mógłby na pewno i bardzo możliwe, że miałbyś z nim marne szanse, bo gra mu to o wiele lepiej od niejednego zestawu oferowanego w sklepach CA (dźwięk jest czysty, wyraźny, z odpowiednią nutą basu).

fishbone20, możesz nagrać jakiś filmik żeby pokazać jak to gra

Powiem tak, skrzynia nie jest idealnie wyliczona tylko i wyłącznie dlatego że jest już maxymalnie duża. Nie ma możliwości zrobienia większej mając w bagażniku jednoczesnie butle LPG i koło zapasowe... Skrzynia owszem pierdziała w pewien sposób zanim została wystrojona i wygłuszona. Co prawda w opisie nic nie wspomniałem o tym ( bo zależy jaką zabudowe kto by robił, każde strojenie jest indywidualne) ale jest zrobiony basrefleks (trójkątny) w tylnej części skrzyni i dobrana jego długość. Bass jest czysty, soczysty i głęboki. Wszyscy u mnie cenią audio za jakość dźwięku głośno i czysto... Co do głośników w półce nie zaprzeczę ale jeszcze nie zdążyłem zrobić półki otwartej pod nie by ciśnienie uchodziło na auto, jest to też kwestia bezpieczeństwa przed kradzieżą...
Jak na to że robiłem wszystko sam jest to zrobione bardzo dobrze. W CA siedzę parę lat i już kilka skrzyń wykonałem pod różne głośniki i wszystkie grały czysto i mocno.
Co do filmiku to niestety nie mam czym za bardzo nagrać...

Fakt jakimś faktem, że w takich warunkach pewniejsza by była skrzynka closed-nie ma problemu z nieregularnym kształtem, i mniejszą objętość ma A tak nawiasem...z reguły skrzynek BR się nie wygłusza, ew tylko jedną ścianke....jak ty masz to zrobione?

Na początku nie miałem wygłuszonej ale bas był nie fajny, wygłuszyłem dolą stronę skrzyni oraz tył i jest dużo dużo lepiej. skrzynia na początku też była zamknieta ale było trzeba zrobić wylot. Po zrobieniu wylotu dobraniu jej długości i wygłuszeniu efekt 3krotnie lepszy od pierwotnej skrzyni:P

Ale jakbyś te głośniki z pułki wyp** i zamontował porządny przedni zestaw z serii HI-ENERGY to efekt był by jeszcze o niebo lepszy

Z tyłu głośniki muszą być, półka będzie przebudowana tak aby bas z bagażnika wychodził bezpośrednio na auto (tylko muszę znaleść na to czas a jego brak...)
Jak ktoś z tyły by jechał to by sam bas tylko słyszał, a ja lubię jak otacza mnie dźwięk z każdej strony

Jedyne co Ci mogę podsunąć to otwory po seryjnych głośnikach



No tak tylko co to za dzwięk jak scenę masz wywaloną w kosmos przez głośniki w półce Ale to już jak kto lubi.

ps. Jak Ci zależy na ciśnieniu to polecam Audio System w przednie drzwi i sub CI nie potrzebny

telefon niby w HD nagrywa
nagraj,wrzuć chętnie bym zobaczył jak to śmiga wygląda ciekawie no,ale coś za coś bagażnika nie ma

W seryjne miejsca 6x9 głośniki nie wejdą:P:P a zmieniać ich nie będę bo je nie cały rok temu nowe kupiłem
No ja tak lubię i mi wystarcza

Owszem tel w HD nagrywa ale dźwięku basu nie uchwyci, co najwyżej trzaskanie lub charczenie i potem mi powiecie co to za dziadostwo mam

A bagażnik mi nie potrzebny To co najważniejsze to w nim jest

Ludzie, jak wy chcecie do kurdy bladzi uchwycić jakość audio na nagraniu To raczej jest test jakości mikrofonu w urządzeniu nagrywającym, a nie audio Ale, co kto lubi

No więc piszę, że nie mam sprzętu by to nagrac

To przyjedz ;E
