Pewnie wielu z Was waha się nad kupnem oryginalnego subwoofera do GP
ze względu na jego montaż,podłączenie itp. Na innych obcojęzycznych forach
są opisy,ale zawsze lepiej jak jest "po polskiemu"

Dlatego postanowiłem stworzyć
opis który mam nadzieję komuś pomoże.
Na początek otwieramy bagażnik i sprawdzamy pod prawą wykładziną czy mamy kostkę

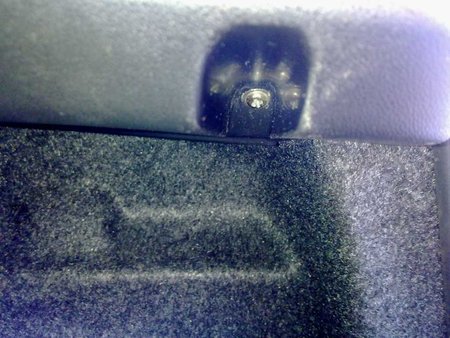

do subwoofera.Żeby ją ściągnąć trzeba odkręcić ( śrubokręt krzyżak ) następujące 2 śrubki :
Załącznik:
21072013453.jpg [ 100.16 KiB | Obejrzany 39808 razy ]
Załącznik:
21072013459.jpg [ 87 KiB | Obejrzany 39808 razy ]

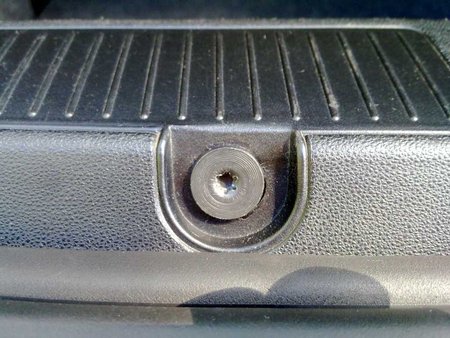

I na progu bagażnika w samym dole jeszcze jedna :
Załącznik:
21072013454.jpg [ 94.07 KiB | Obejrzany 39808 razy ]
Po odkręceniu tych śrubek tak na prawdę można już wysunąć wykładzinę.Ja natomiast zdjąłem cały ten plastik bagażnika (próg).
Doszło wtedy jeszcze odkręcenie jednej śrubki po przeciwnej stronie :
Załącznik:
21072013468.jpg [ 69.66 KiB | Obejrzany 39808 razy ]

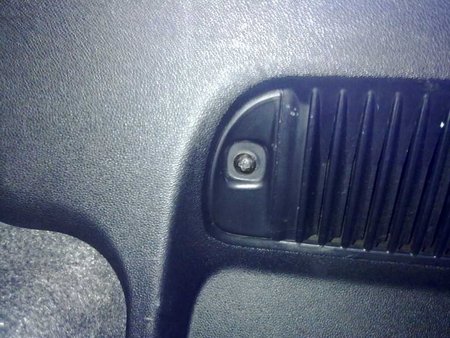

I jednej na samej górze bliżej lewej strony (klucz torx)
Załącznik:
21072013469.jpg [ 96.46 KiB | Obejrzany 39808 razy ]
Ściągamy gumę i cały plastik ciągniemy do góry.Mocno,ale z wyczuciem by nie popękały zapinki

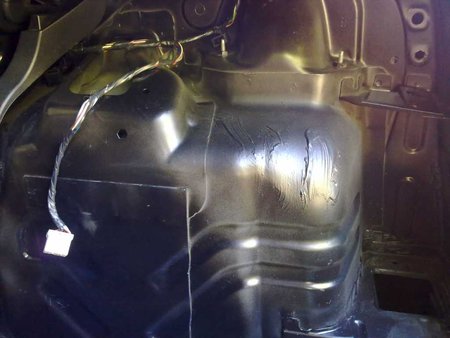

Wtedy całą wykładzinę wyjmujemy bez najmniejszego problemu i naszym oczom ukaże się taki oto widok :
Załącznik:
21072013460.jpg [ 46.16 KiB | Obejrzany 39808 razy ]
Jeżeli macie białą kostkę to już połowa sukcesu ponieważ ona wpina się do subwoofera.
Możliwe,że ktoś będzie miał również czarną kostkę z czerwoną klamrą,ale osobiście nie wiem
do czego służy ( zmieniarka?? )

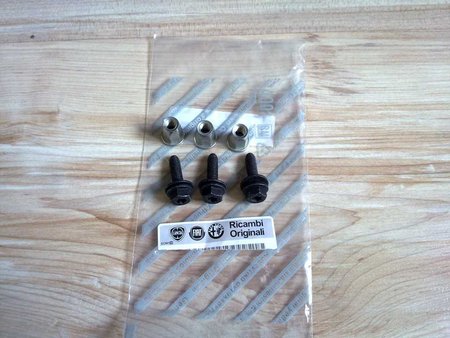

W każdym razie potrzebujecie teraz 3 nity i 3 śrubki. W ASO płaciłem jakieś groszowe kwoty.
Załącznik:
14052013212.jpg [ 74.69 KiB | Obejrzany 39808 razy ]
Numer części :
Nity : 15624411
Śruby : 51760859

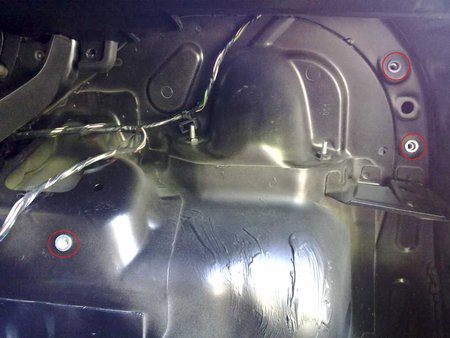

Następnie wbijamy nity w zaznaczone miejsca :
Załącznik:
21072013461.jpg [ 55.14 KiB | Obejrzany 39808 razy ]
Teraz należy dociąć wykładzinę.Z tym akurat trochę mi zeszło,bo chciałem jej jak najmniej wyciąć.
Można iść na łatwiznę i przymierzając subwoofer odciąć całą górę.
Ja wolałem kilka razy dociąć i zrobić na styk niż wyciąć za dużo :
Załącznik:
21072013463.jpg [ 91.55 KiB | Obejrzany 39808 razy ]
Nie zapomnijcie na tym etapie wkręcić dwóch śrubek półki bagażnika które wcześniej odkręciliście !!!

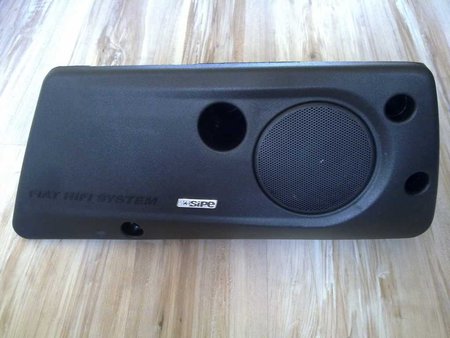

Jak się okazuje według EPER-a są 2 rodzaje subwooferów :
Numer : 735410428
Numer : 735424249
Ja akurat mam ten drugi ( z systemu INTERSCOPE )
Załącznik:
19072013445.jpg [ 53.99 KiB | Obejrzany 39808 razy ]

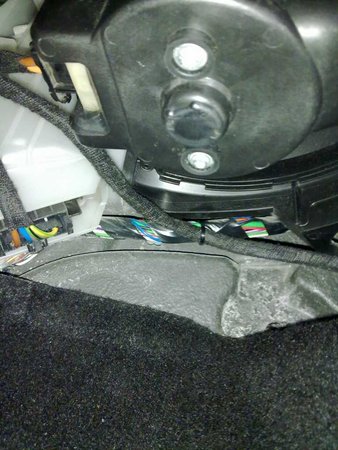

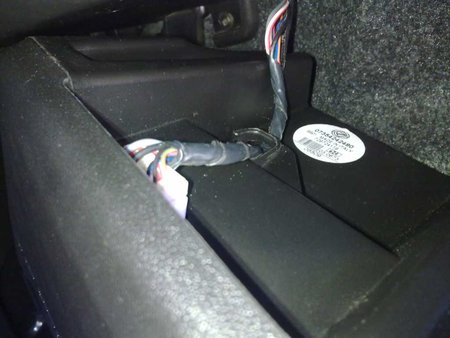

Wystarczy go podpiąć
Załącznik:
21072013466.jpg [ 48.01 KiB | Obejrzany 39808 razy ]
I przykręcić (musicie się zaopatrzyć w dłuugi klucz

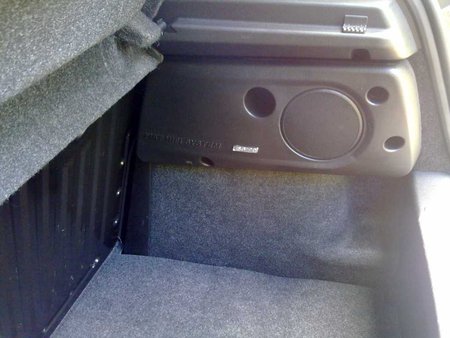

Po całej operacji poskładajcie wszystko w odwrotnej kolejności i temat w bagażniku macie z głowy

Załącznik:
21072013472.jpg [ 62.48 KiB | Obejrzany 39808 razy ]
Na tym etapie włączcie radio.Jak subwoofer zadziała to macie szczęście.
Jeśli nie to jesteście w grupie ludzi ( ze mną włącznie ) którzy nie posiadają brakującej części
instalacji od słupka A do radia.Dokładniej brakuje pięciu przewodów.Także do dzieła !!

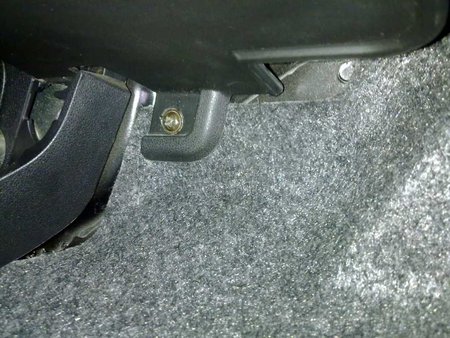

Zdejmujecie osłonę słupka po stronie pasażera ( znajduje się ona po prawej stronie w nogach ).
Śrubki myślę,że znajdziecie bez problemu(krzyżaki).Jedna jest na górze,druga trzyma również próg,a trzecia
jest umiejscowiona po odchyleniu plastiku osłaniającego próg (wystarczy go unieść do góry z wyczuciem).

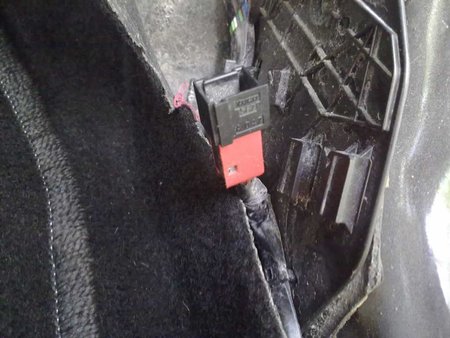

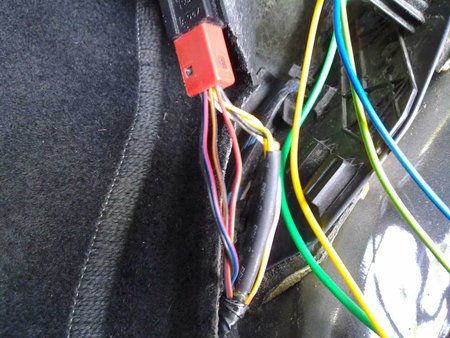

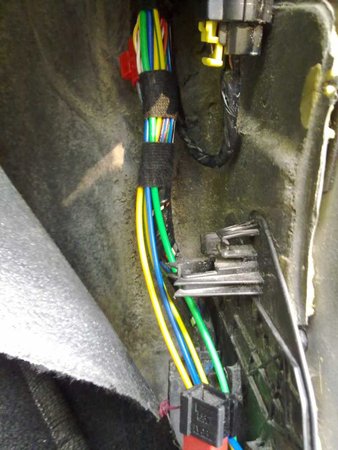

Jak to odkręcimy ukaże się nam kostka :
Załącznik:
19052013313.jpg [ 65.59 KiB | Obejrzany 39808 razy ]
Brakujący element w ASO jest niedostępny,a zdobyć go na rynku wtórnym jest niezwykle ciężko.
Dlatego można dorobić kostkę z komputerowego portu USB albo po prostu wlutować się w odpowiednie
przewody przed samą kostką.Według mnie to pewniejsze rozwiązanie,ale to już jak kto woli.
Zanim jednak to zrobimy przygotujcie sobie przewody.
Ja kupiłem 5 przewodów o dł.3 metrów. Wydawało się sporo,a okazało się,że niewiele zostało jak chcemy
położyć je w miejscu oryginalnej wiązki

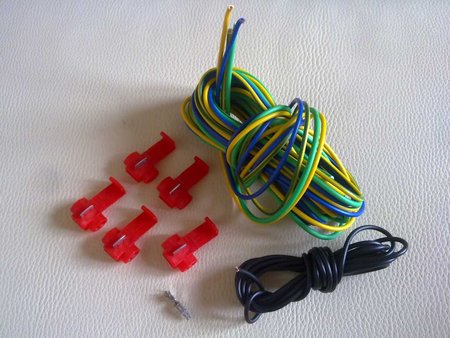

Do tego szybkozłącza ( 5 szt.) i wtyk do kostki ISO.
Załącznik:
24072013486.jpg [ 80.88 KiB | Obejrzany 39808 razy ]

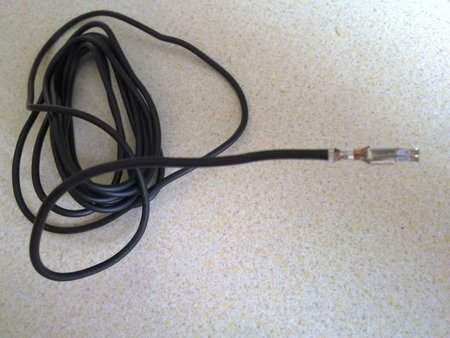

Od razu zanim zejdziecie do samochodu połączcie sobie wtyk z przewodem :
Załącznik:
25072013490.jpg [ 62.37 KiB | Obejrzany 39808 razy ]

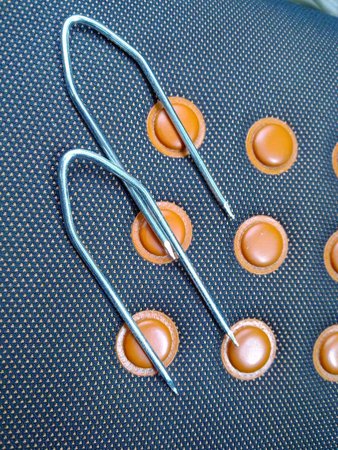

Następnie zaopatrzyłem się w wyjmaki do radia ( całe 5 zł )

Załącznik:
25072013496.jpg [ 183.42 KiB | Obejrzany 39808 razy ]
I już mamy wszystko na wierzchu :
Załącznik:
25072013498.jpg [ 63.71 KiB | Obejrzany 39808 razy ]
W kostce brakuje nam ze schematu wyjścia AUT ANT
Załącznik:
schemat.jpg [ 38.43 KiB | Obejrzany 39808 razy ]

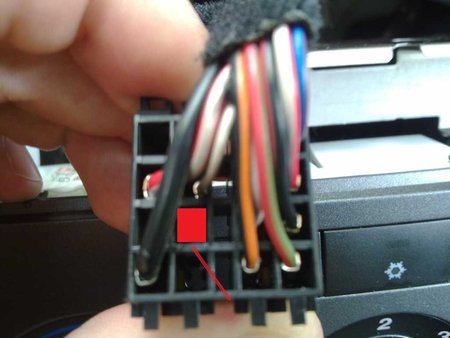

W naszej kostce ma być tutaj :
Załącznik:
25072013499.jpg [ 44.66 KiB | Obejrzany 39808 razy ]
Wcześniej przygotowany przewód ( u mnie czarny ) wsuwamy w puste miejsce aż usłyszymy "klik".
Teraz należy wpiąć się do przewodów kostki radiowej za pomocą szybkozłączek.
Z opisu czerwono-czarnej kostki w słupku A wychodzi na to,że :
PIN 1 - żółty przewód (u nas będzie niewykorzystany)
PIN 2 - czarny przewód (u nas również niewykorzystany)
PIN 3 - x
PIN 4 - x
Interesują nas pozostałe PIN-y :
PIN 5 - czerwono zielony / lewy + w radiu
PIN 6 - pomarańczowo czarny / lewy - w radiu
PIN 7 - niebiesko czerwony / prawy + w radiu
PIN 8 - niebiesko czarny / prawy - w radiu

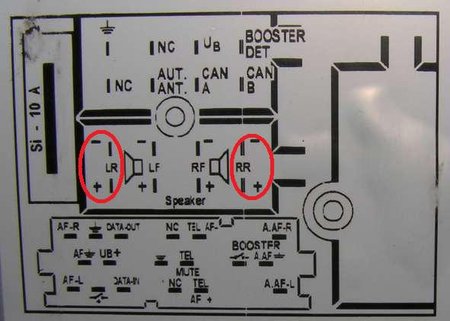

Zaznaczyłem jeszcze na tym schemacie :
Załącznik:
schemat.jpg [ 40.12 KiB | Obejrzany 39808 razy ]
Nie będę pisał jaki przewód u mnie połączyłem z jakim w radiu,bo zakładam,że możecie
kupić przewody innego koloru i zrobi się bałagan

Niemniej mając powyższy opis nie sposób się
pomylić.

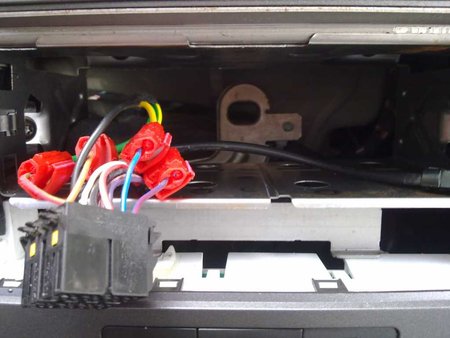

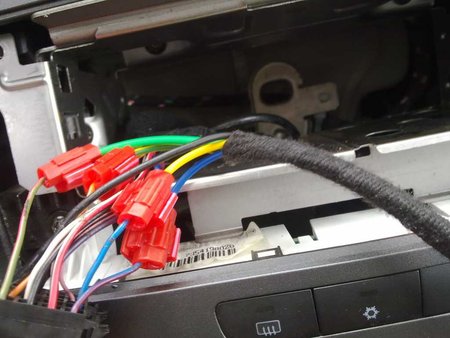

Po podłączeniu i zaizolowaniu wygląda to tak :
Załącznik:
25072013503.jpg [ 58.91 KiB | Obejrzany 39808 razy ]
Załącznik:
25072013504.jpg [ 52.51 KiB | Obejrzany 39808 razy ]

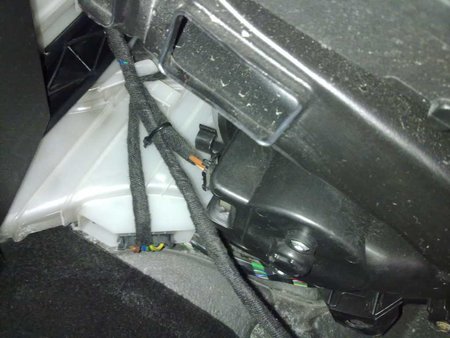

Całość przeprowadzałem zgodnie z wiązką idącą oryginalnie do radia.
Od czasu do czasu podpinałem się opaskami (tzw.tyrtytkami)

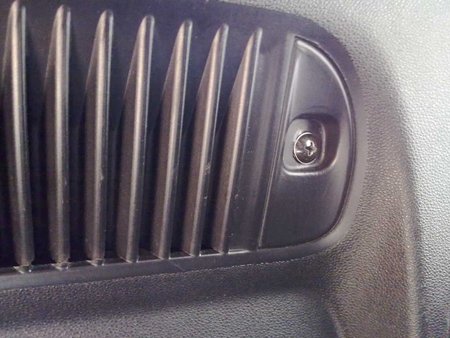

I tutaj pomocne było zdjęcie osłonki pod schowkiem ( jest na trzech zapinkach )
Załącznik:
25072013505.jpg [ 59.17 KiB | Obejrzany 39808 razy ]
Załącznik:
25072013507.jpg [ 82.89 KiB | Obejrzany 39808 razy ]

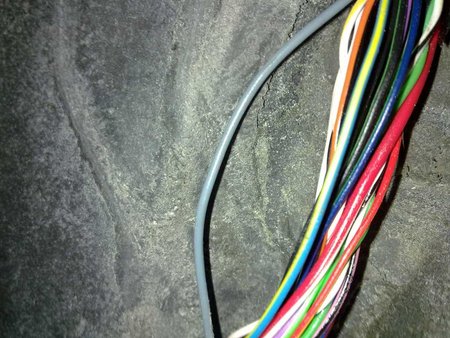

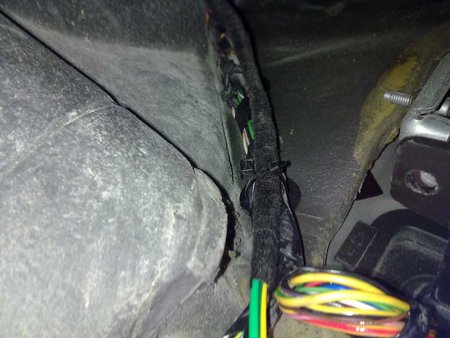

Następnie dobieramy się do wiązki przy słupku A i odnajdujemy szary przewód :
Załącznik:
25072013509.jpg [ 101.94 KiB | Obejrzany 39808 razy ]
Łączymy go z przewodem od utworzonego przez nas wcześniej w kostce wyjścia AUT ANT
( u mnie czarny przewód )
Załącznik:
25072013511.jpg [ 83.92 KiB | Obejrzany 39808 razy ]
Niestety gdzieś mi wcięło fotkę z samym połączeniem przewodów przy tej małej kostce.
Ale podpinamy się analogicznie jak przy radiu. Nawet kolory przewodów się zgadzają wiec
nie sposób się pomylić

Załącznik:
25072013514.jpg [ 88.94 KiB | Obejrzany 39808 razy ]

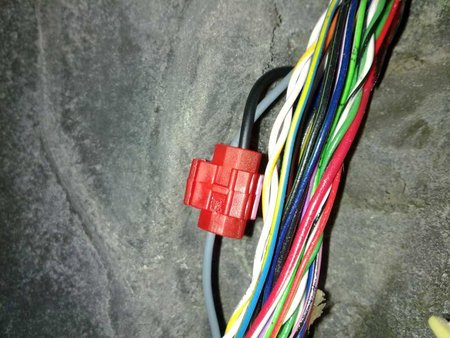

Ponownie izolujemy to i owo :
Załącznik:
25072013513.jpg [ 68.3 KiB | Obejrzany 39808 razy ]
Załącznik:
25072013510.jpg [ 62.16 KiB | Obejrzany 39808 razy ]
Skręcamy plastik przy progu,wsuwamy radio i cieszymy się samodzielnym montażem i
dodatkowymi niskimi tonami
