Witajcie,
Czy ktoś może ma w swoim evo podświetlenie klamek wewnętrznych ? Bo u mnie nad klameczką wygląda że jest coś takiego ale nie świeci

Tak - nad klameczką (chyba tylko przednie - nie zauważyłem, bo z tyłu raczej nie jeżdżę ) świeci się taki krótki "paseczek" w kolorze bursztynu.
Wersja Estiva B&M z roku 2010.

U mnie tylko podświetlane klawisze elektrycznych szyb Evo 2012

ja mam podswietlane klamki. jest tam dioda pomaranczowa, po zgaszeniu samochodu swieci sie az otworze drzwi. i podswietlenie deski rozdzielczej po stronie pasarzera ale jest polaczone ze swiatlami mijania.

no właśnie ja też mam ten pasek nad klamkami, ale nie świecą muszę podjechać chyba do serwisu, niech zrobią aby świeciły. Chyba że masz jakiś pomysł co może być powodem że nie świecą ?

[ Dodano: 05 Lis 2013 09: ]


no to własnie o to chodzi. Qrcze, deska mi się świci a klamki nie... Jakieś pomysły co może być powodem ?

Pokażcie na fotce o co chodzi z podświetlaniem deski rozdzielczej?, lub proszę opiszcie sytuacje.
Jestem ciekawy jak to wygląda i czy to mam

sadoo,

Podziękował

Również posiadam P Evo Estiva Blue&Me z 2010, mam podświetlane przyciski elektrycznych szyb, ale niestety klamki już nie są podświetlane.

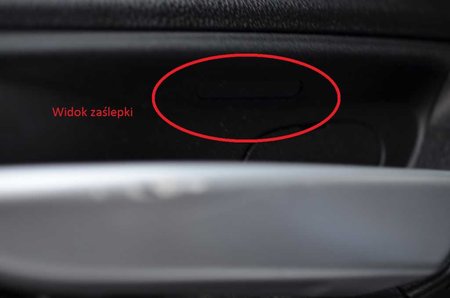

W miejscu gdzie powinny być diody do podświetlania są najprawdopodobniej zaślepki.

Czy ktoś może pokazać zdjęcie jak wygląda efekt podświetlenia?
Spróbuje się zorientować czy będę w stanie sam to założyć.

I co zrobił ktoś z was to podświetlenie?
Trzeba jakieś nowe przewody prowadzić z kabiny ?
Fajnie by to wyglądało...

A mnie interesuje jaki jest numer fabryczny takich lampek bo chciałem dokupić ale w ASO powiedzieli że nie wiedzą że takie cos istnieje .Ma ktos możliwośc podania takiego numeru bo ja nie mogę nic znaleśc na ten temat .Jeśli sa takie oryginalne to chcialbym coś takiego dokupic bo inna opcja niz oryginał raczej nie będę w stanie to zrobic .Pozdrawiam

Montaż podświetlenia klamek wymaga dokupienia lampek podświetlenia (jest to kawałek pleksi z diodą i specjalnym gniazdkiem) do kupienia w ASP koszt około 90 złotych za sztukę. Ten element należy zamontować w miejscu zaślepki. Numery tych elementów to 71754514 i 71754513 jeden jest lewy drugi prawy. I to dopiero połowa sukcesu. Należy posiadać instalację w drzwiach, żeby to podłączyć. Służę pomocą teoretyczną, bo robiłem to u siebie. Można podłączyć te lampki pod przełączniki elektrycznych szyb. Niektórzy nazywają to drukarnia. Podświetlenie podtrzymuje napięcie od momentu wyłączenia silnika do chwili otworzenia drzwi maksymalnie przez 2 minuty. I jeszcze wtyczka, która prawdopodobnie występuje w wiąże i jest nie do kupienia. Można przylot owa przewody do ko ńcówek lampki. Mogę przesłać zdjęcia. Pozdrawiam.

Jestem gorąco zainteresowany tematem chociaż cena oryginalnych lampek przeraża.
U siebie kombinowałem tak że zamiast nich zastosować paski ledowe o kolorze pomarańczowym.
Tylko że nie chciałbym dolutowywać pasków do podświetlenia przycisków (uważam podobnie jak ty że jest to druciarstwo ) ale prowadzić przewody od samej wtyki w drzwiach. Wiem że jest z tym sporo zabawy, bo robiłem ostatnio podświetlenie drzwi, ale myślę że warto.
Więc jeśli znasz nr pinów we wtyce w drzwiach które odpowiadają za podświetlenie klamek to je podaj.
A u siebie jak robiłeś : ciągnąłeś przewody od drzwi czy podpinałeś się pod przyciski ?
Pokaż zdjęcia jak nie tu to zapraszam na pw.
Z góry dzięki
Pozdrawiam

[ Dodano: 29 Lis 2015 15: ]

I jak tam sprawa z podświetleniem? Zarzucisz fotki?
Mnie interesują przede wszystkim nr pinów we wtyce w drzwiach od których ciągnąłeś przewody do podświetlenia.
Pozdrawiam

Podpinam się możesz na temat tych lampek i samego podlączenia cos więcej ? Rozumiem że w aso można kupic same lampki bez kostek ciekawe czy jakieś inne kostki by pasowaly pzd

[ Dodano: 02 Gru 2015, 10:49 ]

Tak nawiasem to podświetlenie klamek nie występuje w evo przynajmniej w katalogu który posiadam .Natomiast podświetlenie deski tzw ambient light występuje w wersji Emotion ,nie dostepne w wersji Activ,Estiva reszta wersji jako opcja

A to podświetlenie deski dałoby radę jakoś dołożyć ???

Jest taka możliwość. Użyty jest tam światłowód. Oryginalny element w ASO kosztuje około 170 złotych.

[ Dodano: 07 Gru 2015, 21:56 ]



[ Dodano: 07 Gru 2015, 22:01 ]

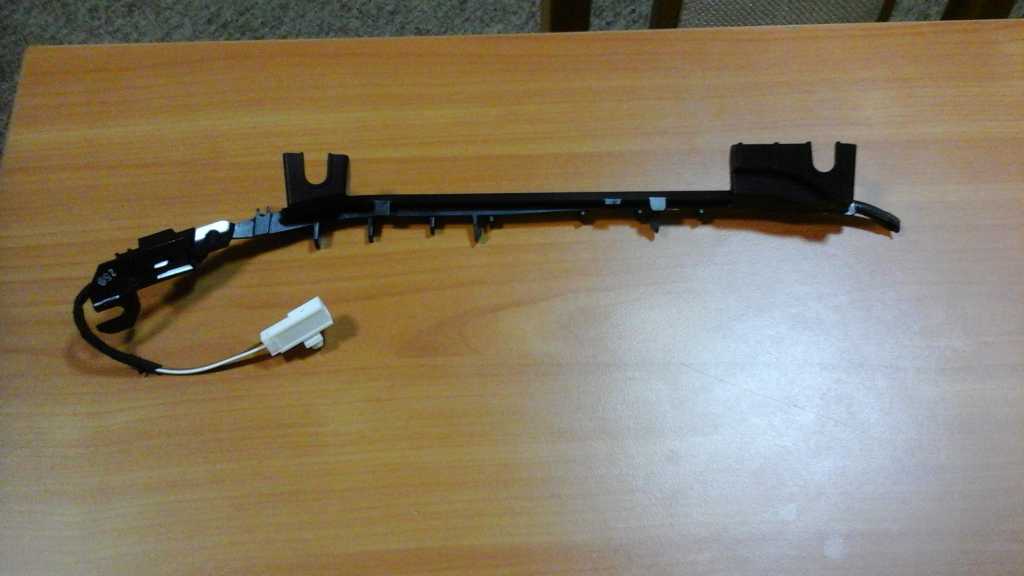

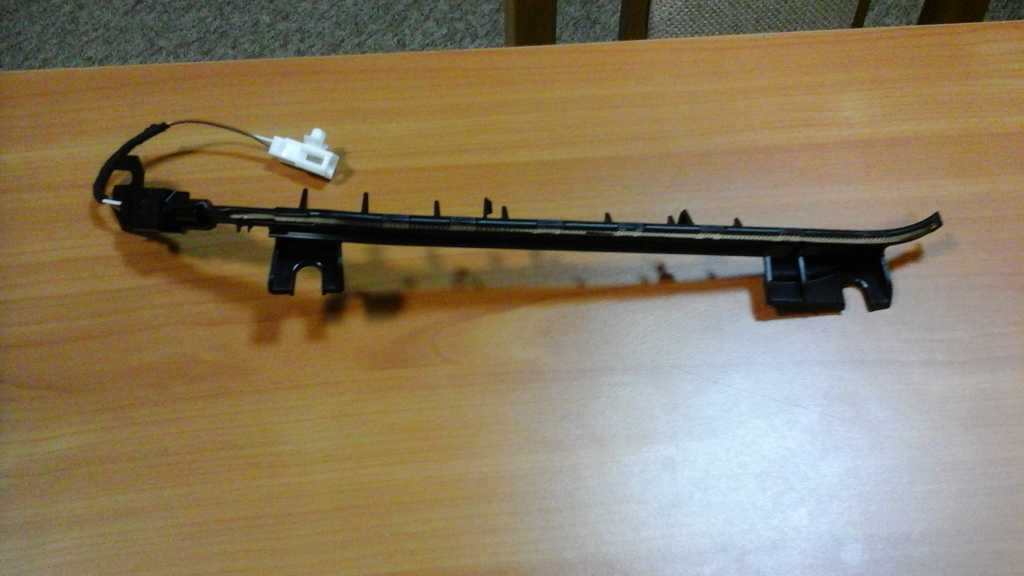

Tak wygląda oryginalny element podświetlenia deski.

Fajne to.
Mozesz podac numer tej czesci?

Numer tej części:
- 51839585 podświetlenie kolor pomarańczowy,
- 51839593 podświetlenie kolor biały.

Dzięki Krzyś na numery swoją drogą to ciekawe czy dużo roboty z zainstalowaniem takiego światelka i czy ktoś w stolicy by to zrobil za dobre pieniadze .Pewnie trzeba by coś jeszcze dokupic aby to działało w wersji która tego nie posiada chodzi mi o wtyczki itp

Drogi AKAB wstrzymaj się do 20 stycznia a przedstawię Ci i innym manuala z tego podświetlenia oraz z podświetlenia klamek wewnętrznych. W tej chwili nie mam czasu. Naprawdę jest to bardzo proste i podejrzewam, że w swoim samochodzie masz wszystkie niezbędna elementy. Poza tym co opisałem we wcześniejszych postach. Nie wiem czy warto wydawać na to pieniądze innym. Przykładem tego może być montaż tempomatu, gdzie ktoś żąda za to 300 złotych granda w biały dzień. Zdjęcie poduszki kierowcy, okręcenie kierownicy, wymiana przełącznika (koszt przełacznika około 200 zł), dołożenie jednego kabelka pomiędzy przełacznikiem, a body i uaktywnienie programem. Roboty na około 1 - 1,5 godz. Tyle to nawet za roboczogodzinę nie płaci się w ASO. Wszelkie wskazówki otrzymasz na PW. Pozdrawiam.
PS. Masz tę samą wersję wyposażenie co i ja. Dynamic

Mysle ze doloezenie tego to po prostu kupno odpowiednich elementow z diodami i wpiecie w istniejaca instalacje elektryczna.
Puste miejsca na wtyczki do podpiecia swiatelek na 99% sa w aucie.

puntoevodynamic... mam do Ciebie prosbe... jak bedziesz to montowac, zwroc uwage na typ wtyczki podlaczeniowej.
Porownaj prosze to z wtyczka ze swiatelek pod daszkami przeciwslonecznymi lub swiatelkiem w bagazniku... wyglada mi na identyko.
Jezeli te same, to sobie cos takiego sam zmajstruje u siebie.
Podswietlenie klamek juz mam

ok poczekam spoko nie ma pośpiechu a manual do klamek tez sie przyda dzięki wielkie

Kris84 wizualnie wydaje mi się, że jest to taki sam wtyk i gniazdo jak przy lampkach oświetlenia bagażnika, schowka i progu drzwi. Będę to mógł sprawdzić dopiero po 20 stycznia, gdyż ten element mam 300 km od miejsca swego obecnego pobytu. Mówimy o podświetleniu deski. Może też wystąpić problem z montażem tego elementu i to nie z powodu elektryki. Zawsze można sobie zamontować wtyczkę z innego podświetlenia przycisków. Problem może polegać na tym, że ten element znajduje się pomiędzy dwoma zgrzewanymi częściami deski i może nie chcieć tam wejść. Życzę wszystkim Wesołych Świąt.


[ Dodano: 22 Sty 2016, 16:00 ]

Witam
Informacja dla cierpliwych w poniedziałek zamieszczę manual dotyczący podświetlenia klamek wewnętrznych.
Pozdrawiam.

czekamy czekamy cierpliwie

Witam

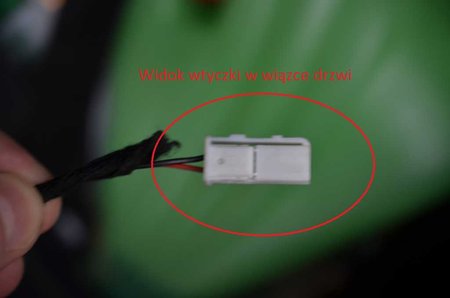

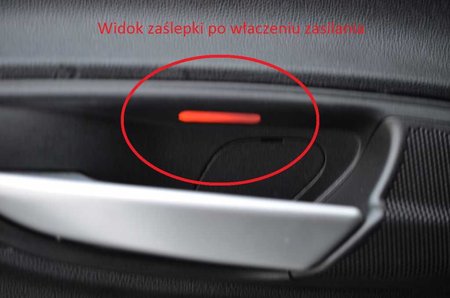

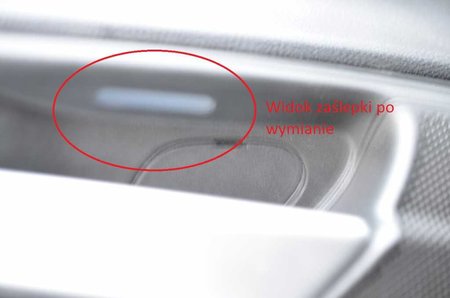

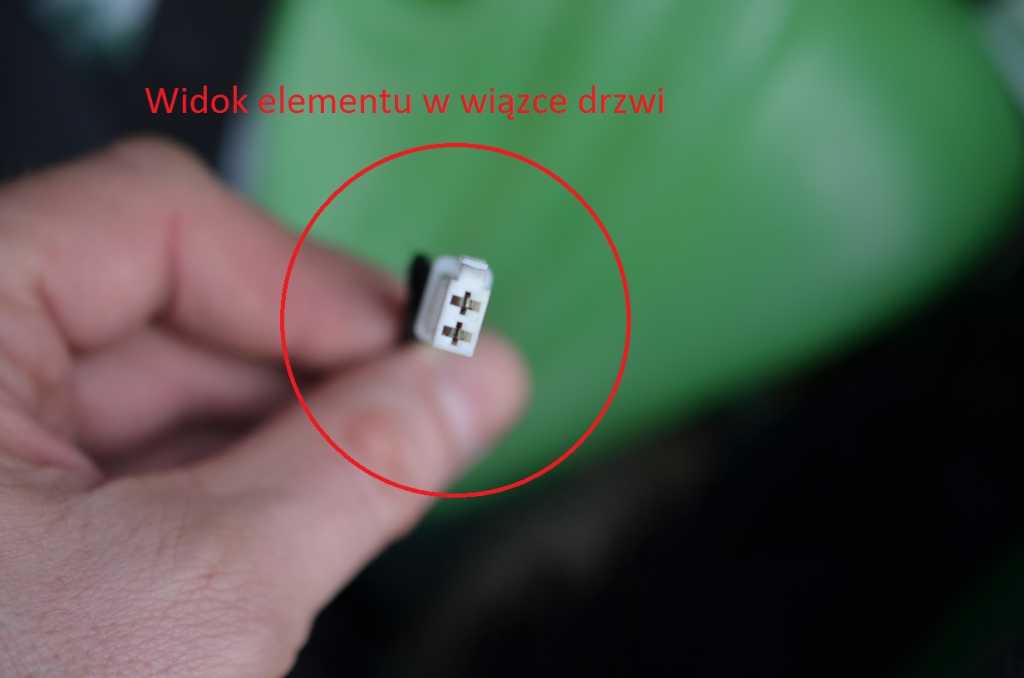

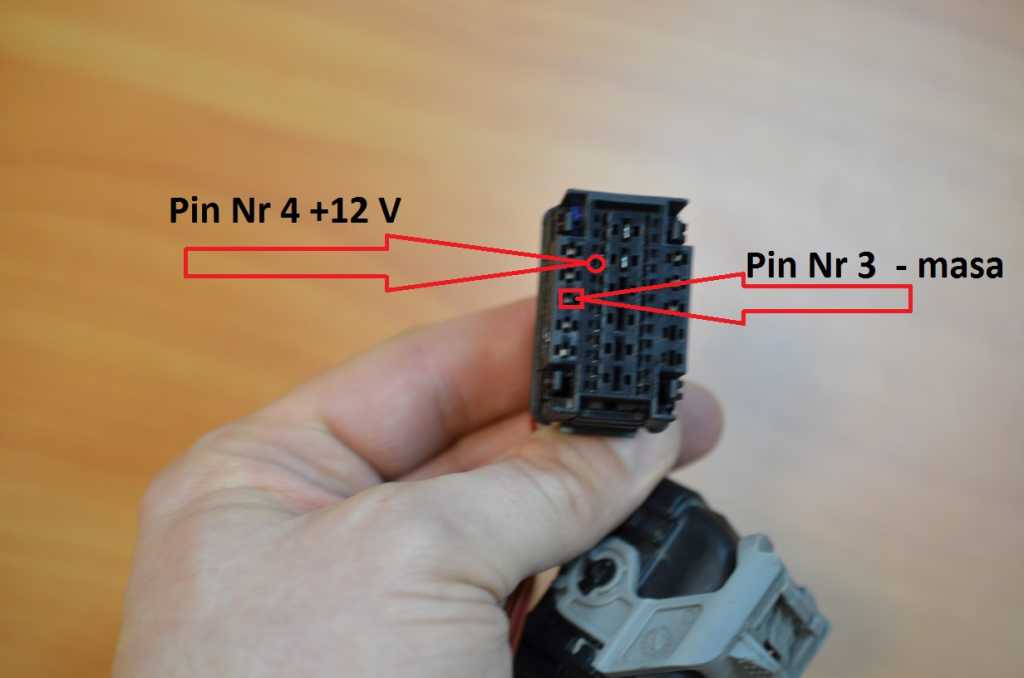

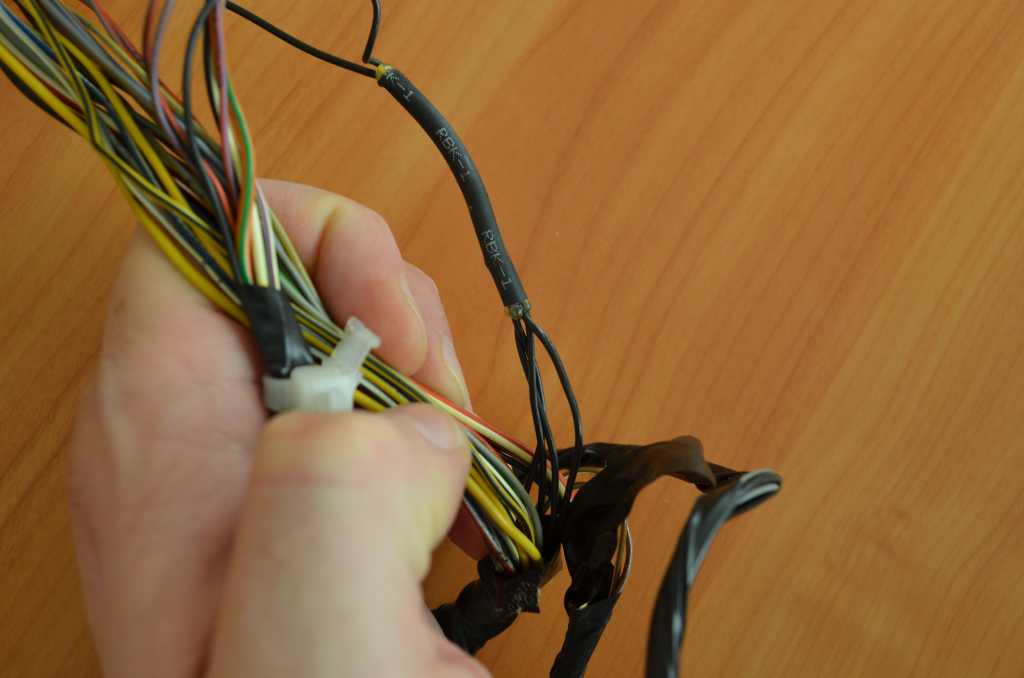

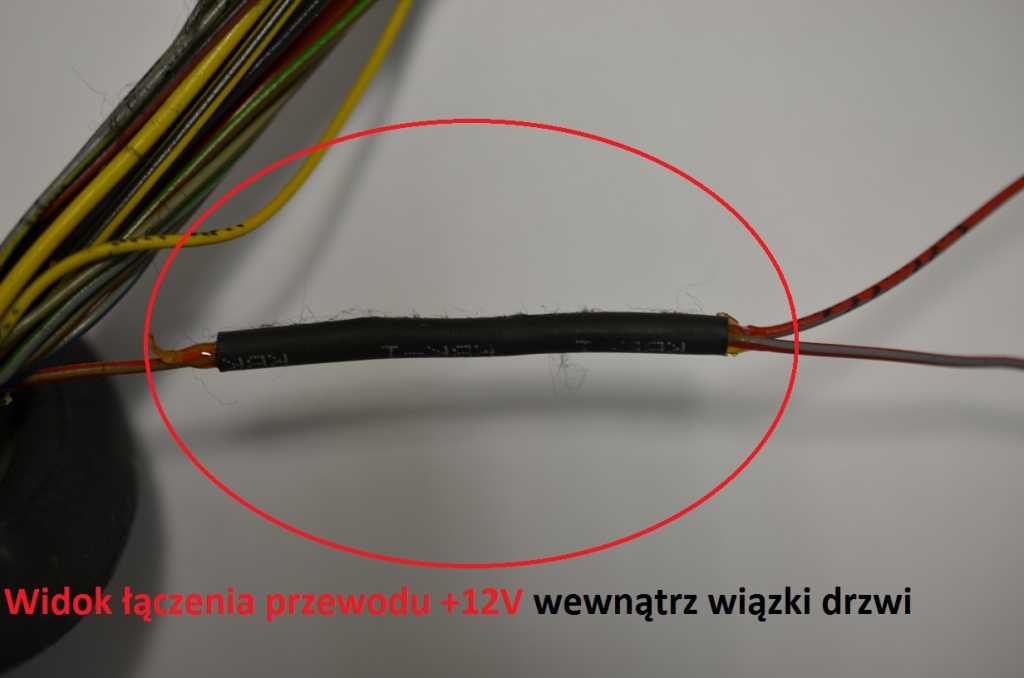

Zgodnie z obietnicą znalazłem trochę czasu i przedstawiam posiadaną przeze mnie wiedzę w zakresie podświetlenia klamek wewnętrznych. To od czego zawsze uciekamy druciarstwa, w tym przypadku okazało się fabrycznym druciarstwem Fiata. Zasilanie podświetlenia klamek wewnętrznych jest podłączone pod przełącznik szyb elektrycznych wewnątrz wiązki drzwi pod szmacianą izolacją. Więc tak na prawdę wszystko jedno, w którym miejscu połączymy się pod te przewody, czy pod izolacją, czy też bezpośrednio przy przełączniku szyb elektrycznych. Podane na zdjęciach nr pinów są przeze mnie przyjęte i nie są zgodne z oznaczeniami fabrycznym wtyczki. W tylnych drzwiach podświetlenie nie występuje, ale można pociągnąć przewód i będzie. Teraz biorę się za podświetlenie deski. Pozdrawiam.
