Witam.
Czy można w jakiś sposób sprawdzić, czy 3 pinowe złącze do diagnostyki komputera punto jest napewno dobre.
Może ktoś ma schemat i wie w jaki sposób sprawdzić ciagłość przewodów między gniazdem 3pin a gniazdem złącza komputera. Chodzi o numery konektorów w złączu elektronicznym komputera. Pozdrawiam.

do środkowego pinu gniazda idzie przewód biało czerwony, który łączy się z pinem 15 w kompie; zewnętrzny przewód niebiesko biały idzie do pinu 10 w kompie, a drugi zewnętrzny czarny przewód idzie do złącza masy

Autor postu otrzymał pochwałę

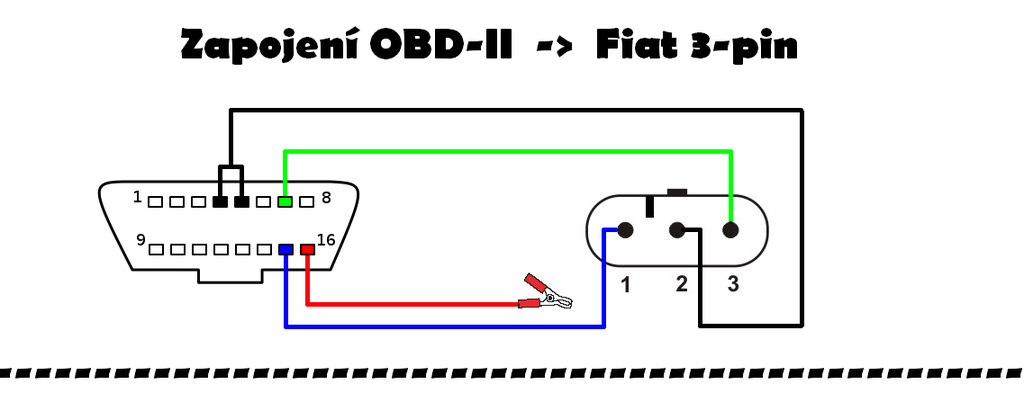

Pogrzebałem w sieci i znalazłem poglądowe rysunki dotyczące gniazda i wtyku diagnostyki komputera fiat 3pin.Zgłupiałem i widzę różnice . W kablu vagkkl we wtyku masa idzie na środek ,linia K i L po bokach wtyczki .

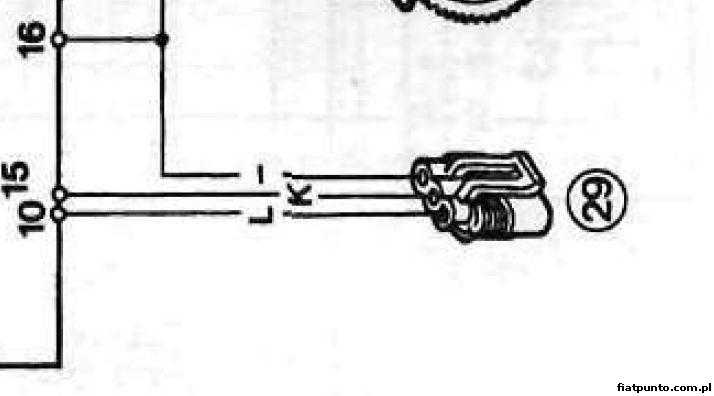

W książce 'sam naprawiam" gniazdo komputera 3 pinowe na rysunku przedstawia linie K i L w środku i jednego boku bok a masa na drugim boku . Ma ktoś pojecie o co chodzi?
Poniżej rysunki poglądowe:

sprawdź kolory przewodów na swojej wtyczce i będziesz miał jasność co do kolejności
rzeczywiście jest błąd na schemacie wkł, sprawdziłem i u mnie w aucie masa jest w środku wtyczki
