 Post #845811 Wysłany: 06 Lut 2019, 15:36;
 Temat postu: Dorobienie otwierania klapy bagażnika emblematem
Offline
Puntoświr
Awatar użytkownika

Imię: Radek
Samochód: Grande Punto 5d
Silnik: 1.4 16V 95KM
Paliwo: Benzyna + LPG
Wersja: Dynamic
Województwo: śląskie [S]
Miejscowość: Jastrzębie-Zdrój
Rejestracja: 19 Sie 2017,
Posty: 626

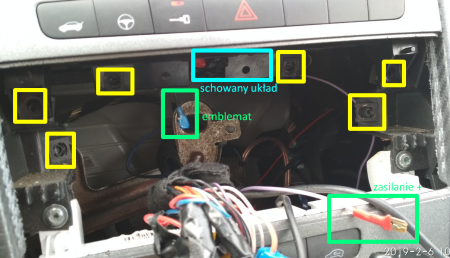

Witam, jeśli chciałby ktoś dorobić sobie otwieranie bagażnika znaczkiem z punto evo/punto 2012 to trzeba zrobić mały układzik który spowoduje prawidłowe działanie przycisku. Emblemat podłączamy do masy a wyjście prowadzimy do deski rozdzielczej 1 przewodem, odkręcamy przyciski (awaryjne,asr itp) sa na 6 śrubkach i wlutujemy się w przewody:
dioda centralnego pin 8(szary z żółtym paskiem)
otwieranie bagażnika pin 9 (niebieski z żółtym paskiem)
dodatkowo musimy zasilić układ pod + np.pod radio.
Jeżeli znaczek będzie otwierał bagażnik mimo zablokowania drzwi to trzeba zmienić wartość R3.
https://youtu.be/NnvcALz0IPE

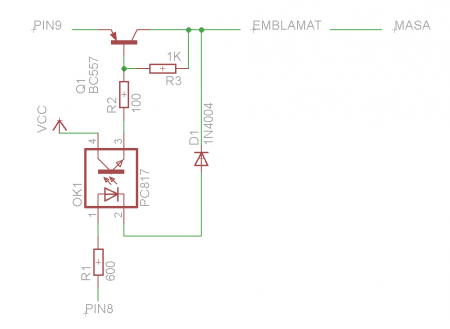

Na zdjęciach pokazany moduł(1 wersja poglądowa)






(Post zostanie zaktualizowany jak się zrobi cieplej i emblemat będzie już na swoim miejscu.)


Załączniki:

Screenshot_189.png [ 120.39 KiB | Obejrzany 811 razy ]


_________________
Schemat elektryczny Grande Punto:
Body komputer: https://drive.google.com/open?id=1kKqpbb_J3zNKpHKHHfqzoKvDmAn1wojM
Skrzynka bezpieczników pod maską: https://drive.google.com/open?id=1WD9oZf5J60mBzwPYs33UJfkvV6tqbIzM
Trochę rzeczy z kropkiem KANAŁ YT
Góra
 Profil



 Post #845919 Wysłany: 09 Lut 2019, 17:25;
 Temat postu: Re: Dorobienie otwierania klapy bagażnika emblematem
Offline
Klubowicz
Awatar użytkownika

Imię: Krzysztof
Samochód: Grande Punto 3d
Silnik: 1.4 8V 77KM
Paliwo: Benzyna
Wersja: Emotion
Województwo: małopolskie [K]
Miejscowość: Nowy Targ
Rejestracja: 02 Lis 2011,
Posty: 2073
Pomógł: 48
za ile dorwałeś sam przycisk na klapę ?

_________________
topic57539.html <---- moje Grande Punto z rzeszy


Góra
 Profil


 Post #845937 Wysłany: 31 Mar 2019, 21:45;
 Temat postu: Re: Dorobienie otwierania klapy bagażnika emblematem
Offline
Puntoświr
Awatar użytkownika

Imię: Radek
Samochód: Grande Punto 5d
Silnik: 1.4 16V 95KM
Paliwo: Benzyna + LPG
Wersja: Dynamic
Województwo: śląskie [S]
Miejscowość: Jastrzębie-Zdrój
Rejestracja: 19 Sie 2017,
Posty: 626
40zl z wysyłką około.

[ Dodano: 10 Lut 2019, 00:12 ]

Nowy w ASO jak dzwoniłem 96-98zl ale nie jestem pewny czy ten klikany, najlepiej do Aso dzwonić.

[ Dodano: 31 Mar 2019, 21:43 ]

https://youtu.be/FGi3jaOL9RQ

[ Dodano: 31 Mar 2019, 21:45 ]

Znaczek to podróbką za 30zl przerobiona, nie chciałem ciąć klapy dla znaczka z evo.
