 Post #851120 Wysłany: 03 Gru 2019, 10:17;
 Temat postu: Podłączenie kamerki samochodowej pod bezpieczniki
Offline
Sympatyk kropek

Samochód: Punto Evo 3d
Silnik: 1.3 75KM mJTD
Paliwo: ON
Województwo: kujawsko-pomorskie [C]
Rejestracja: 27 Sty 2019,
Posty: 9
Witam wszystkich.

Nie znalazłem niestety podobnego wątku, więc zakładam nowy.
Zakupiłem kamerkę Viofo A129-G Dual + Adapter zasilania stałego Viofo Hardwire Kit ACC (HK3) + Przejściówki do bezpieczników ATS.
Celem moim jest podłączenie ww. kamerki do stałego zasilania, ale w sposób umożliwiający dosyć szybki demontaż instalacji. W tym celu kupiłem przejściówki do bezpieczników, aby wpiąć się bezpośrednio w skrzynkę z bezpiecznikami. Przejściówka posiada 2 bezpieczniki: pierwszy w który instaluje się oryginalny bezpiecznik i drugi osobny bezpiecznik pod kamerkę. Dzięki temu nie zakładam instalacji na stałe przez niepotrzebne lutowanie przewodów. Nie mam wiedzy elektrycznej, jednak aby to zrobić trzeba wpiąć 3 przewody.
1. Czarny - masa - muszę to wpiąć gdzieś w budę auta.
2. Czerwony - zasilanie stałe - muszę wpiąć się w bezpiecznik, który ma zasilanie stałe (niezależne od przekręcenia stacyjki auta).
3. Żółty - zasilanie aktywne - muszę wpiąć w bezpiecznik, który ma zasilanie tylko po przekręceniu stacyjki auta.

No i teraz moje pytanie do osób ogarniających elektrykę auta. W które bezpieczniki pod deską rozdzielcza powinienem się wpiąć? Nie mam niestety mierników a nie chciałbym czegoś naknocić i niepotrzebnie obciążać ważnych obwodów, także proszę o pomoc. W ostateczności skorzystam z pomocy elektryka, ale chyba sprawa jest aż za prosta, aby zawracać mu gitarę:)
W złączeniu zdjęcia adaptera zasilania, przejściówki do bezpieczników oraz schematy bezpieczników z instrukcji obsługi auta.

Z góry dziękuję za pomoc.


Załączniki:

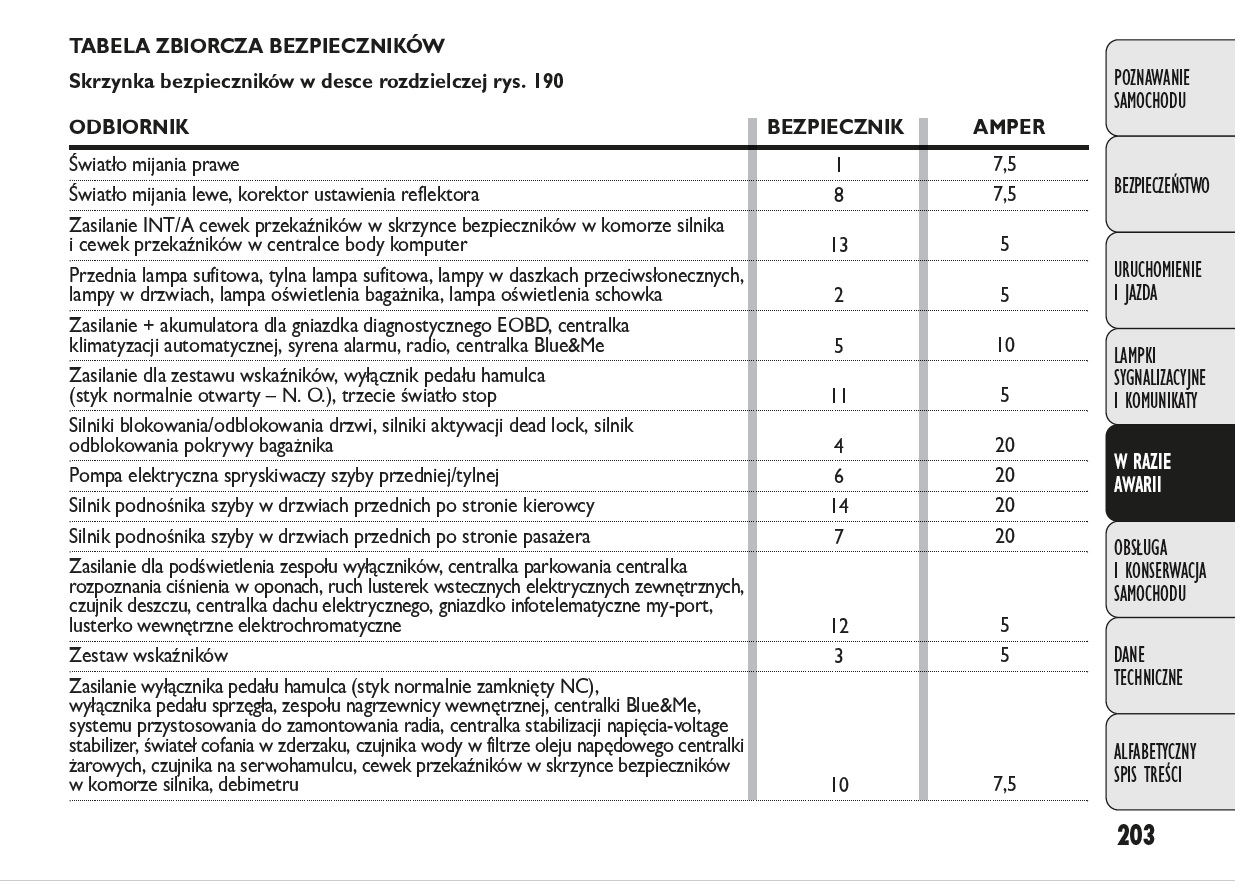

Komentarz do pliku: Tabela bezpieczników

Komentarz do pliku: Schemat bezpieczników

Komentarz do pliku: Przejściówka do bezpieczników (ATS)

Komentarz do pliku: Adapter zasilania stałego Viofo Hardwire Kit ACC (HK3)
