Witam

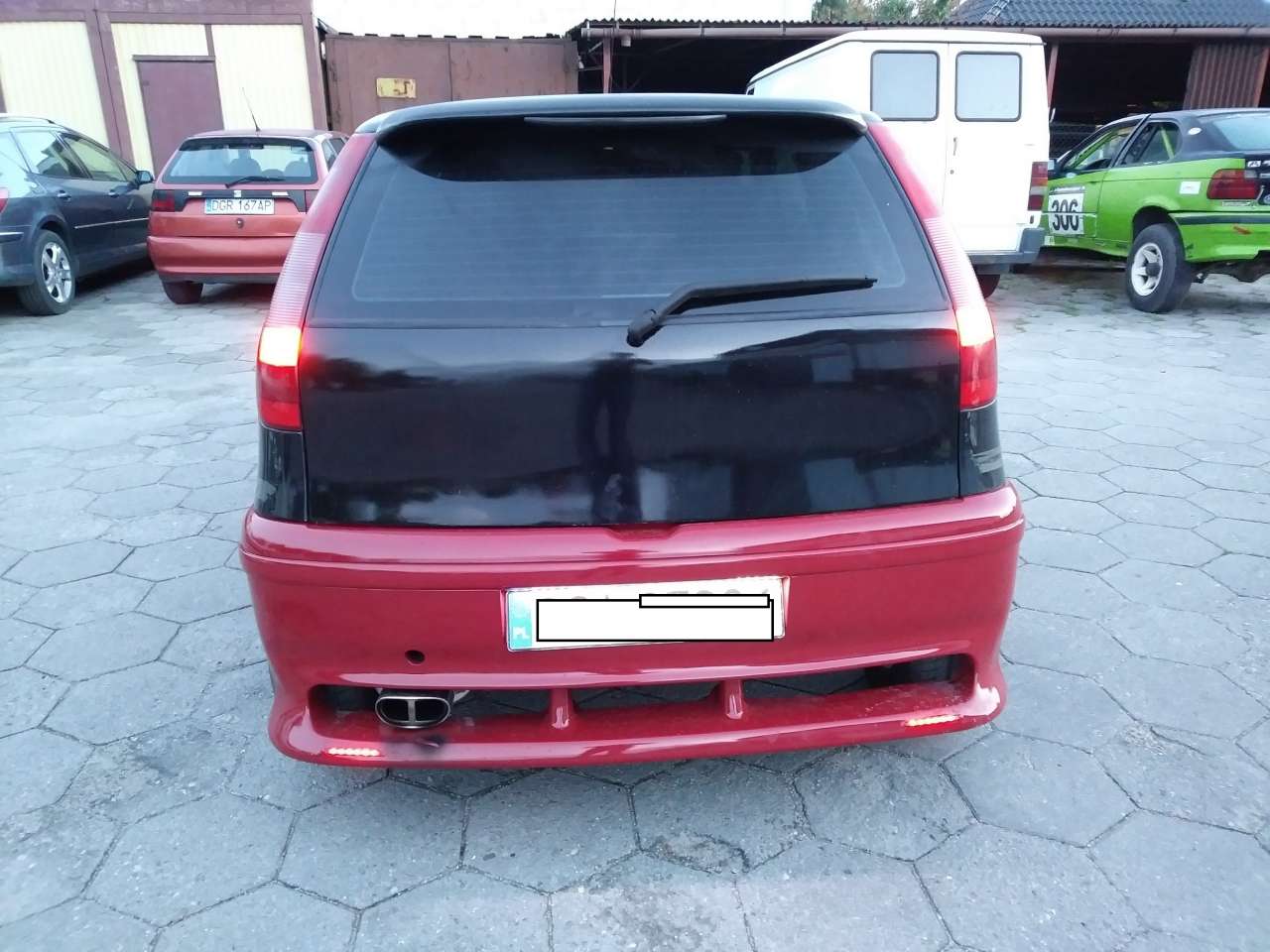

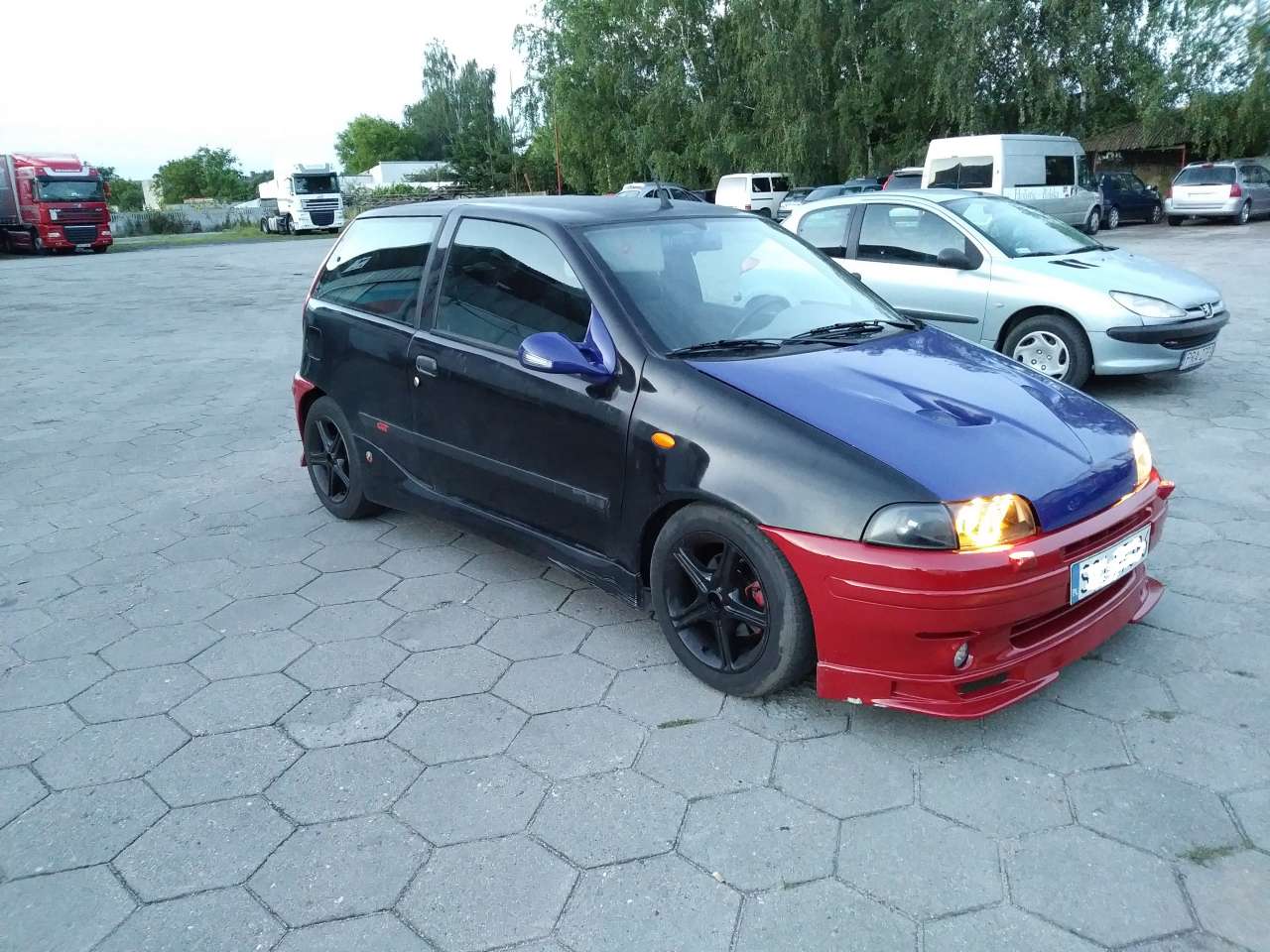

Zawsze marzyłem o Uno Turbo później o Punto Gt i mam dziś je kupiłem lekko rozebrane i już przerobione optycznie ;-) przez poprzedniego właściciela. Pojeździłem troszkę i postanowiłem zabrać się za modyfikacje ...

Komp Stand Alone Megasqirt 3
Turbo z k64.pl TD04HL19
Intercoler Master
wtryski 400cc
pompa paliwa 4bar
AFR
EGT
UKP

ale mój problem że wiązki nie były kompletne i miałem pale zwar.

Potrzebuje waszej pomocy :
schemat elektryczny Punta GT ktoś posiada ?

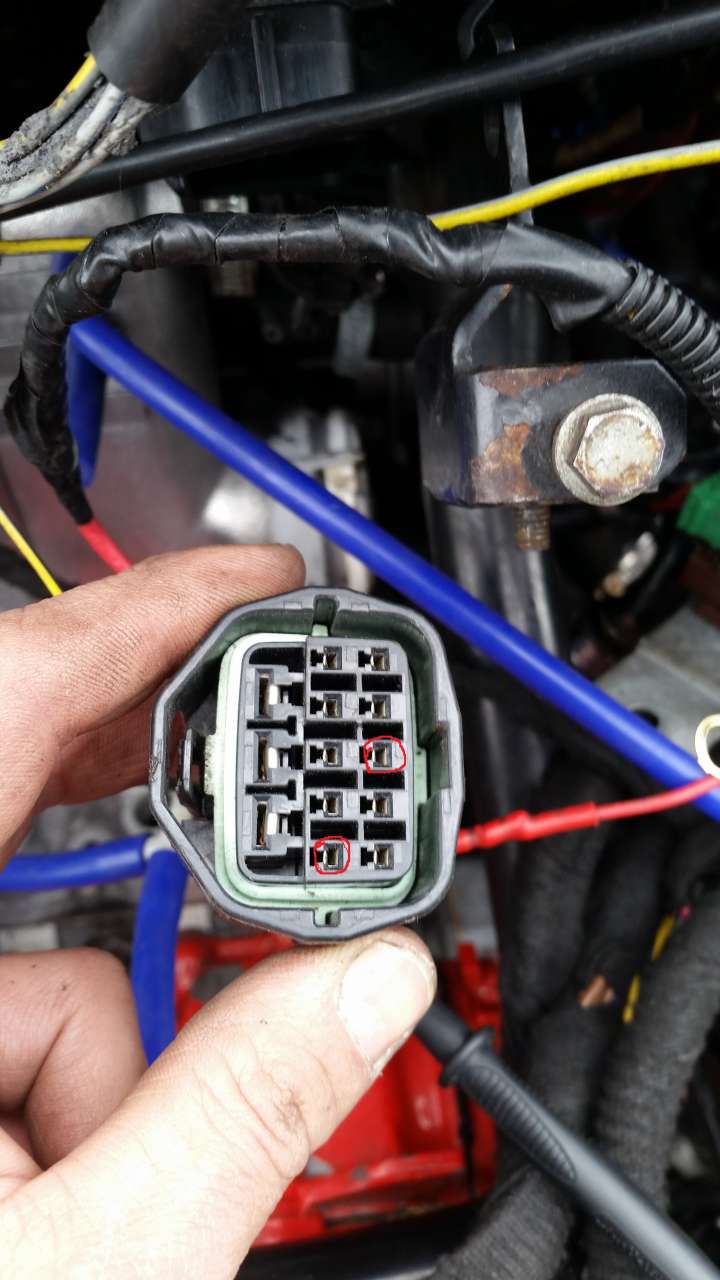

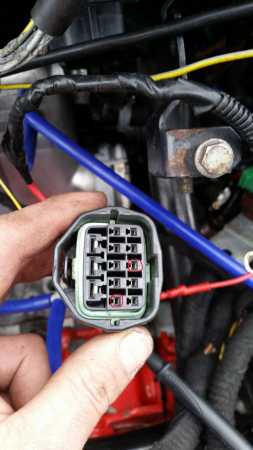

na zdjęciu mam kostę z Uciętymi kablami przy grodzi silnika od pinów zaznaczonych ktoś wie do czego one idą ?

kurde coś ty kupił za parcha .

Zamiast inwestować na dzień dobry w turbo wtryski czy emu , to lepiej ogarnij do wizualnie .
Później przygotuj silnik na większe moce i wtedy możesz atakować td04 emu i takie tam pierdoły .

co do wtyczki to schemat znajdziesz w niebieskiej książce , z tego co pamiętam tamte cienkie piny odpowiadają za kontrolki ciśnienia oleju i wskaźnik 2 piny ładowanie 1pin temp wody 1pin obrotomierz 1pin prędkościomierz 1pin kontrolka silnika 1pin do klimy 2 piny , i chyba coś tam jeszcze ale nie pamiętam .

A te 3 grubsze to zasilanie + na cewkę po zapłonie kolejny to idzie od stacyjki do rozrusznika na cewkę i trzeci to zasilanie + z przekaźnika na pompę paliwa.

Ciekawe czym kierują się Ci "tjunerzy" co robią taki tuning optyczny

Witam ponownie po przerwie .
Silnik przeszedł kmpl remont tłok był pęknięty więc wleciały kute
nowy ostry wałek
zderzak przedni wleciał org z Punta bo z tym wygląda jak ..... poduszkowiec ?
za parę dni biorę się za ogarnięcie zzewnątrz
później hamownia ustawienie map i finał mam nadzieje

zostały mi chamulce 4 lub 6 tłoczkowe do zakupu jak by ktoś miał rysunek jarzm było by super .
